3.15. Регулировка натяжения зубчатого ремня

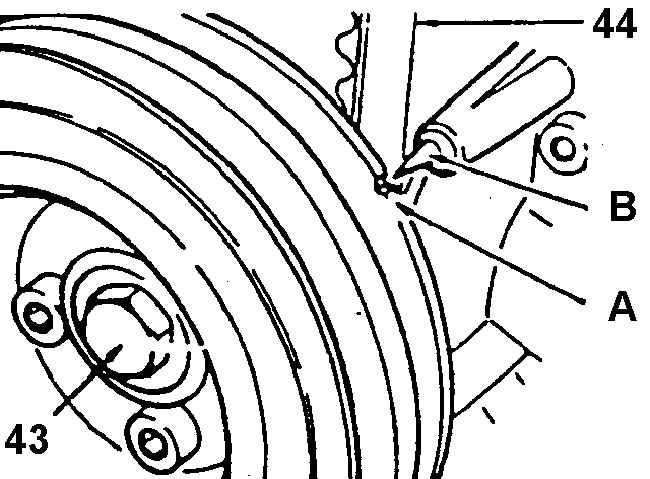

Установка коленчатого вала по метке на шкиве

43. БОЛТ КРЕПЛЕНИЯ ЗУБЧАТОГО КОЛЕСА
44. ЗУБЧАТЫЙ РЕМЕНЬ

А. МЕТКА НА ШКИВЕ КОЛЕНЧАТОГО ВАЛА
В. УКАЗАТЕЛЬ НА ЗАДНЕЙ КРЫШКЕ ЗУБЧАТОГО РЕМНЯ

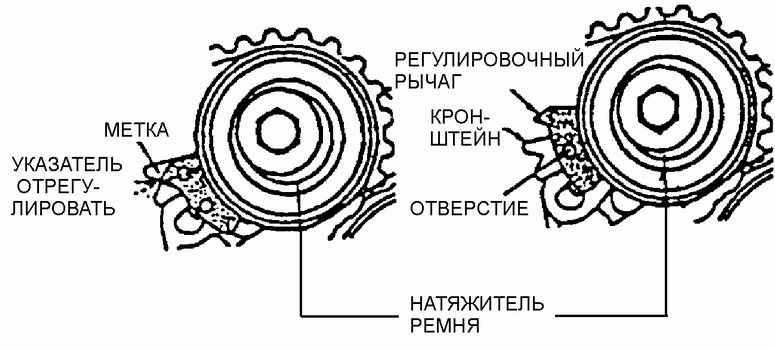

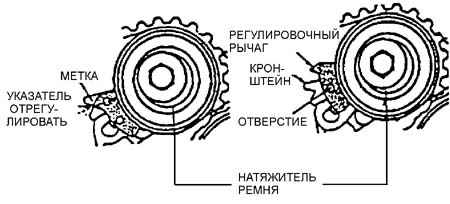

Регулировка натяжителя ремня




Отрегулировать

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять приводные ремни, компрессор кондиционера, насос рулевого усилителя, генератор.
2. Трубопроводы насоса рулевого усилителя.
3. Провернуть коленчатый вал за головку болта зубчатого колеса, чтобы поршень первого цилиндра установился в положение 10" до ВМТ. Метка на шкиве коленчатого вала должна совпасть с указателем на задней крышке зубчатого ремня (см. рис. Установка коленчатого вала по метке на шкиве).
4. Снять болты и переднюю крышку зубчатого ремня.
5. Отрегулировать натяжение зубчатого ремня в следующей последовательности.
5а. Снять три болта 151 крепления водяного насоса.
5б. Выставить регулировочный рычаг по центру отверстия в кронштейне, как показано на рис. Регулировка натяжителя ремня. Слегка затянуть три болта крепления водяного насоса.
Предупреждение

Для фиксации от вращения кронштейна и рычага вставить в отверстие отвертку.


5в. Для правильной установки деталей провернуть коленчатый вал на два оборота (снять три болта крепления водяного насоса).
5г. Повернуть корпус водяного насоса против часовой стрелки, удерживая указатель рычага на метке кронштейна.
5д. Затянуть болты крепления водяного насоса моментом 20–30 Нм.
