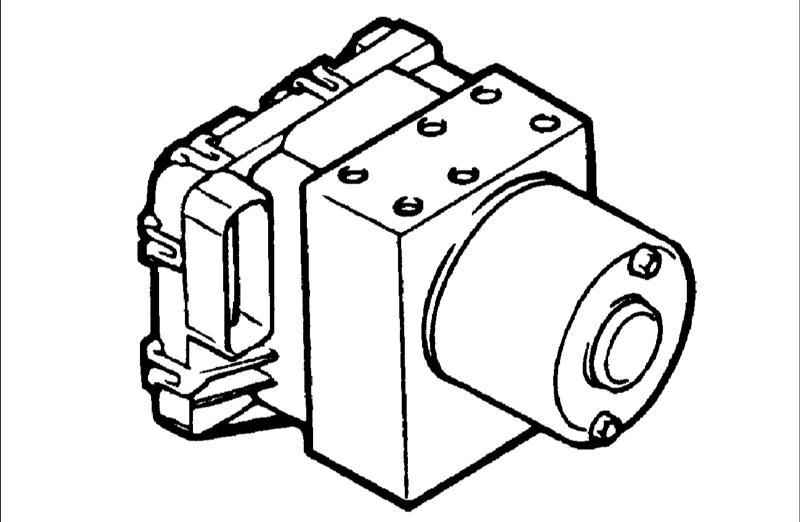

15.18. Гидравлический блок HECU

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

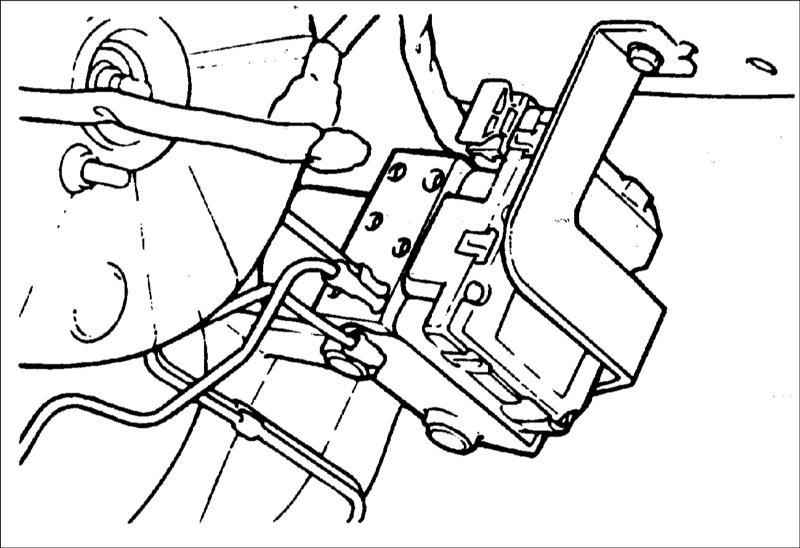

Отсоедините от блока HECU тормозные трубки.

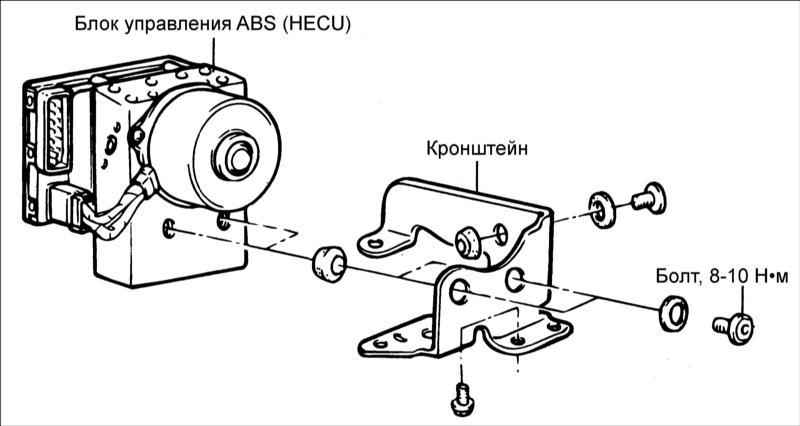

Выверните болты крепления кронштейна и снимите блок HECU вместе с кронштейном.

Не разбирайте гидравлический блок HECU.

Транспортировку блока HECU необходимо проводить в вертикальном положении с отверстиями блока, закрытыми подходящими заглушками, так как тормозная жидкость не должна сливаться с блока.

Отсоедините разъем от блока HECU.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка проводится в последовательности, обратной снятию.

Затяните болты крепления модулятора и гайки крепления тормозных трубок требуемыми моментами затяжки.

Моменты затяжки:

Болт крепления блока HECU: 8–10 Н•м
Соединительные гайки крепления тормозных трубок: 13–17 Н•м
