15.8. Главный тормозной цилиндр

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините электрический разъем от датчика уровня тормозной жидкости.
  2. Отсоедините трубки тормозной системы от главного тормозного цилиндра и закройте открывшиеся отверстия подходящими пробками.

Тормозная жидкость растворяет краску, пластмассу и изоляцию проводов, поэтому при случайном попадании жидкости на лакокрасочное покрытие автомобиля или его компоненты промойте их большим количеством воды.

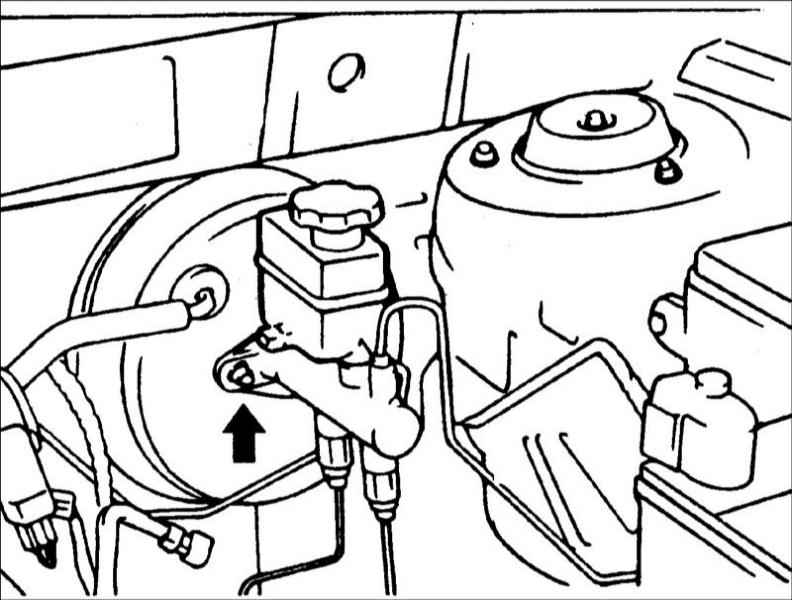

  1. Отверните гайки крепления главного тормозного цилиндра и снимите главный тормозной цилиндр. Момент затяжки: 8–12 Н•м.

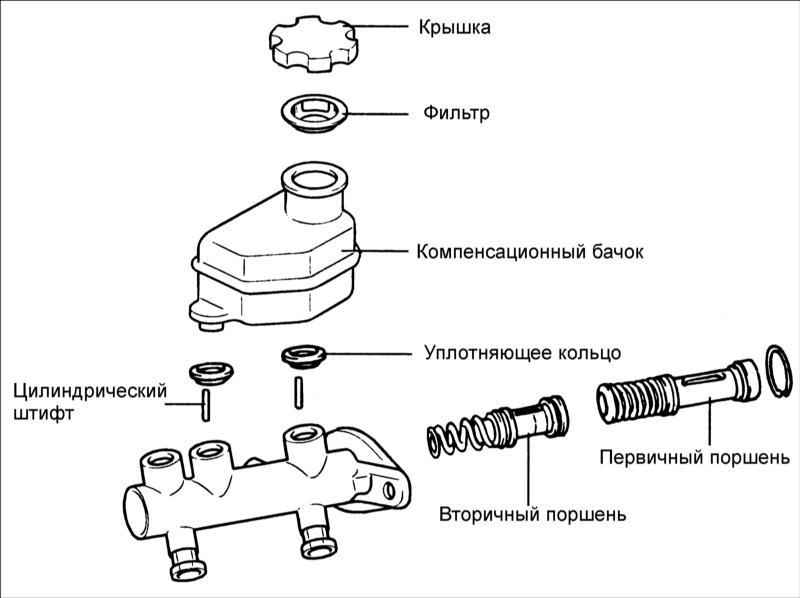

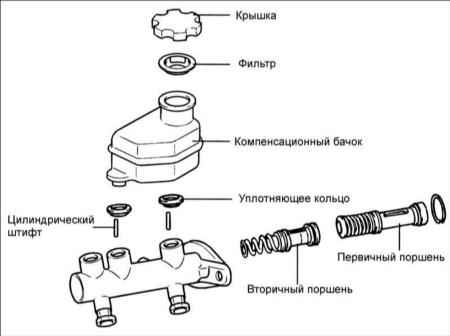

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите пробку и слейте из бачка тормозную жидкость.
  1. Выверните винты и, используя отвертку как рычаг, снимите бачок с главного тормозного цилиндра.

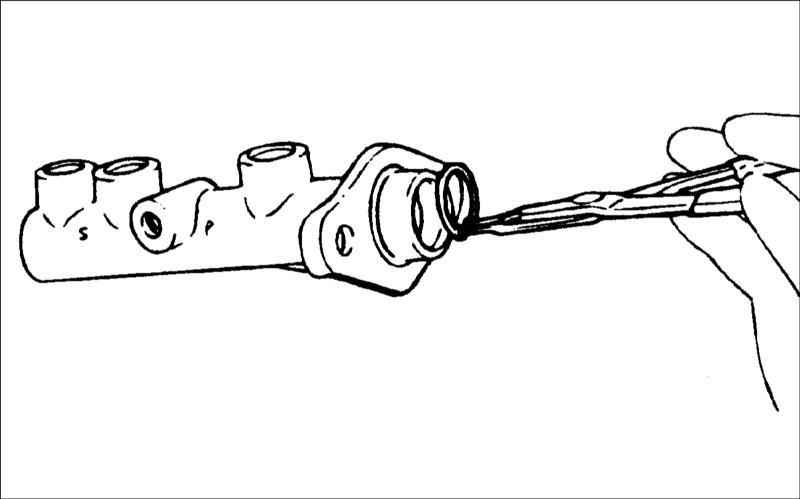

  1. Снимите стопорное кольцо.

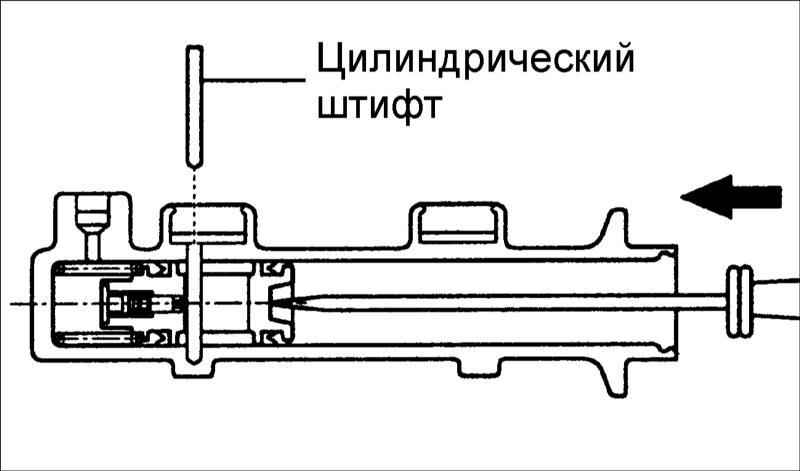

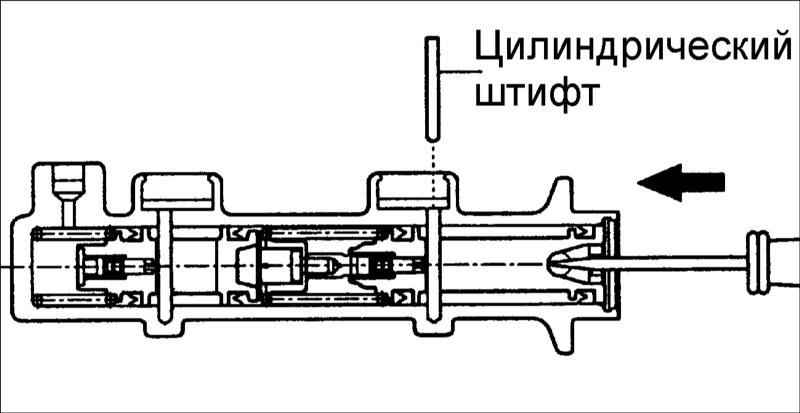

  1. Отверткой нажмите на первичный поршень, достаньте цилиндрический штифт и снимите первичный поршень.
  1. Отверткой нажмите на вторичный поршень, достаньте цилиндрический штифт и снимите вторичный поршень.

Не разбирайте первичный и вторичный поршни.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте внутреннюю поверхность корпуса главного тормозного цилиндра на отсутствие ржавчины и выработки.
  2. Проверьте главный тормозной цилиндр на отсутствие износа или повреждений. При необходимости очистите или замените главный тормозной цилиндр.
  1. Если повреждено отверстие корпуса главного тормозного цилиндра, замените главный тормозной цилиндр в сборе.
  2. Для удаления загрязнений очистите корпус главного тормозного цилиндра изопропиловым спиртом.

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Смажьте рекомендованной тормозной жидкостью внутреннюю поверхность главного тормозного цилиндра и наружные поверхности первичного и вторичного поршней.

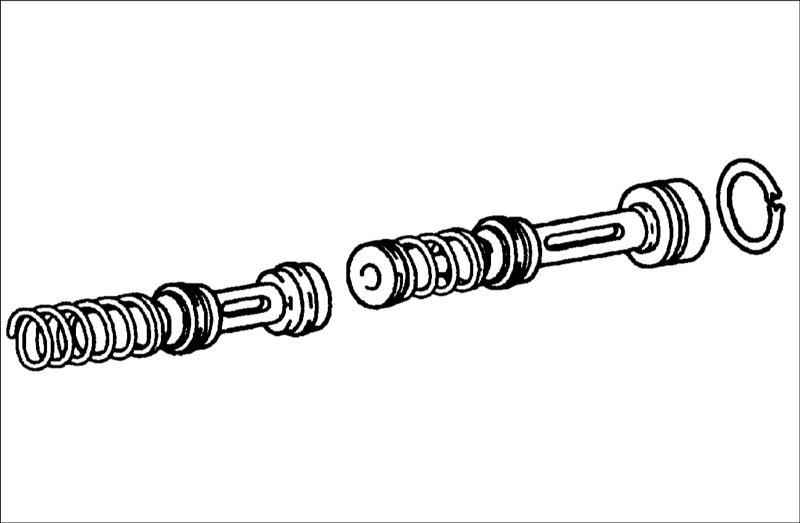

  1. Аккуратно вставьте две пружины и поршни в отверстие главного тормозного цилиндра.

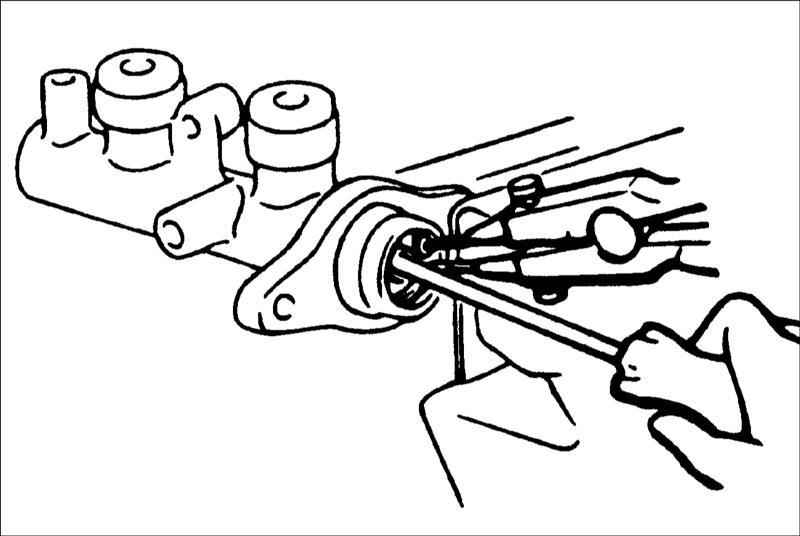

  1. Нажмите на поршни и установите удерживающее кольцо.
  1. Отверткой нажмите на поршень и установите цилиндрический штифт.
  2. Установите два уплотняющих кольца.

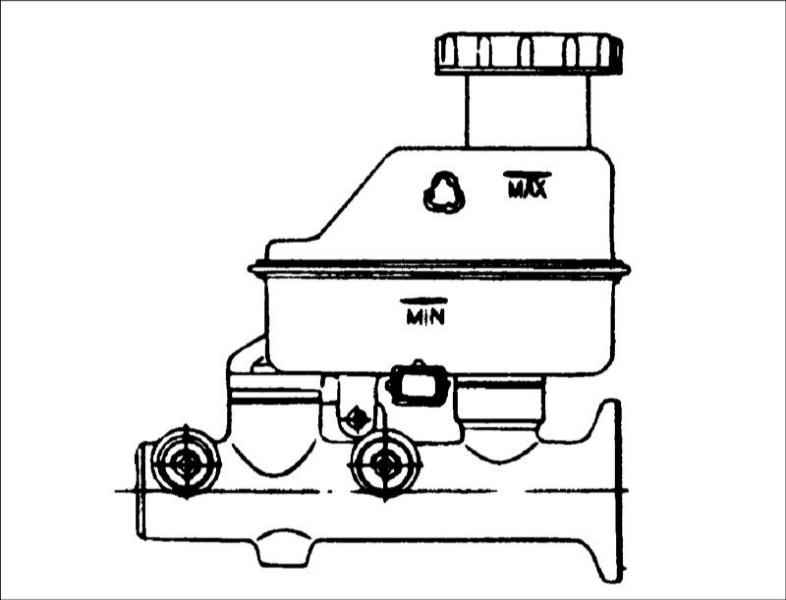

  1. С усилием вставьте бачок в уплотняющие кольца главного тормозного цилиндра.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите главный тормозной цилиндр на вакуумный усилитель тормозов.
  2. Установите главный тормозной цилиндр и вакуумный усилитель тормозов на перегородку моторного отсека.
  3. Подсоедините тормозные трубки к главному тормозному цилиндру.
  4. Присоедините вакуумный шланг к вакуумному усилителю тормозов.
  5. Соедините тягу с педалью тормоза и установите штифт с головкой и отверстием под шплинт и закрепите его новым пружинным шплинтом.
  6. Залейте тормозную жидкость и удалите воздух из гидравлического контура тормозной системы.

Не пытайтесь ремонтировать вакуумный усилитель тормозов, так как он неразборного типа.
