2.13. Снятие шестерен масляного насоса

Работу выполняем на смотровой канаве или подъемнике.

Снимаем переднюю поперечину подрамника (см. «Снятие подрамника» )

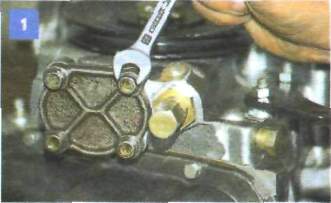

Ключом «на 12» отворачиваем четыре болта крепления крышки масляного насоса...

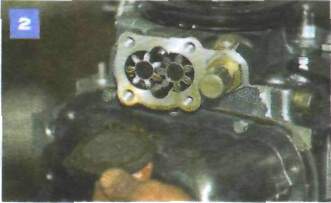

...и снимаем крышку вместе с прокладкой.

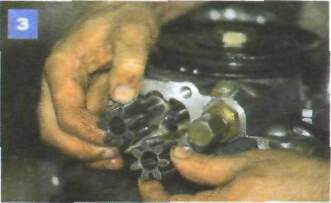

Вынимаем ведущую и ведомую шестерни масляного насоса из полости нижней крышки привода распределительного вала.

Снятые шестерни промываем в керосине и осматриваем. На зубьях шестерен не должно быть сколов, задиров. выкрашивания металла. Зазор между цилиндрической поверхностью полости в нижней крышке привода распределительного вала и вершинами зубьев шестерен должен составлять 0,10-0,20 мм (проверяется плоским щупом). При превышении предельно допустимой величины зазора (0,25 мм) заменяем шестерни новыми.

Осевой зазор шестерен масляного насоса (между торцами шестерен и привалочной плоскостью крышки насоса) должен находиться в пределах 0,10-0,19 мм. При необходимости регулируем зазор подбором толщины прокладки крышки масляного насоса.

Собираем масляный насос в обратной последовательности.
