2.7. Снятие привода распределителя зажигания

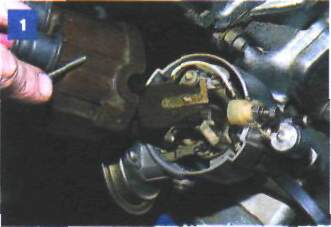

Снимаем крышку распределителя зажигания, не вынимая высоковольтных проводов из ее гнезд (см. «Снятие крышки и ротора распределителя зажигания»). Устанавливаем коленчатый и распределительный валы в положение конца такта сжатия первого цилиндра. Для этого проворачиваем коленчатый вал по направлению вращения пока метка на шкиве коленчатого вала (вторая по направлению вращения) не установится напротив штифта на нижней крышке привода распределительного вала (см. «Проверка и регулировка тепловых зазоров в приводе клапанов» ),...

Снятие привода распределителя зажигания

...а токоразносная пластина ротора распределителя не установится напротив контакта высоковольтного провода первого цилиндра в крышке распределителя (помеченного сверху на крышке цифрой «1»). Снимаем распределитель зажигания (см. «Снятие распределителя зажигания» ).

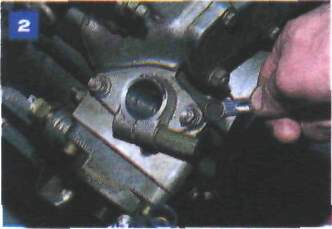

Снятие привода распределителя зажигания

Накидным ключом «на 10» отворачиваем две гайки крепления корпуса привода распределителя к нижней крышке привода распределительного вала.

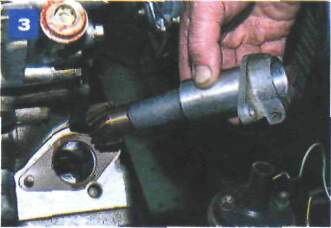

Снятие привода распределителя зажигания

Вынимаем привод распределителя из гнезда крышки.

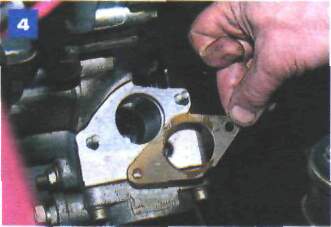

Снятие привода распределителя зажигания

Снимаем уплотнительную прокладку.

Устанавливаем привод распределителя в обратной последовательности. При этом...

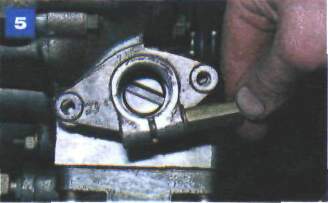

Снятие привода распределителя зажигания

...ориентируем паз валика, как показано на снимке.

Когда шестерня привода распределителя войдет в зацепление с ведущей шестерней коленчатого вала,...

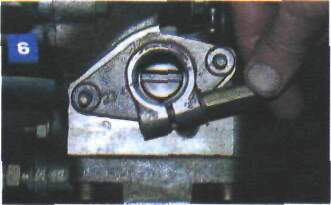

Снятие привода распределителя зажигания

...валик привода немного повернется против часовой стрелки, и паз валика привода займет такое положение.
