2.3. Замена прокладки крышки головки блока цилиндров

Снимаем корпус воздушного фильтра со шлангом вентиляции картера двигателя (см. «Снятие корпуса воздушного фильтра» ).

Снимаем гофрированный шланг подвода подогретого воздуха с патрубка воздухозаборника.

Замена прокладки крышки головки блока цилиндров

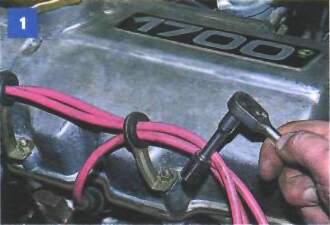

Головкой «на 10» отворачиваем шесть гаек крепления крышки головки блока цилиндров,...

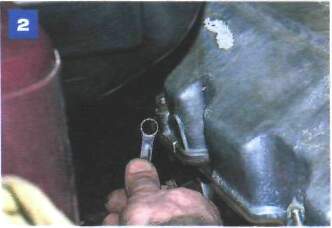

...а седьмую (заднюю с правой стороны крышки) - накидным ключом «на 10».

Снимаем со шпилек головки блока цилиндров...

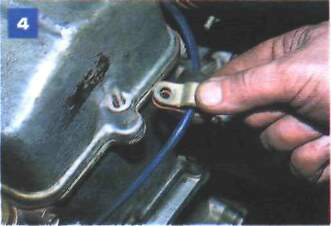

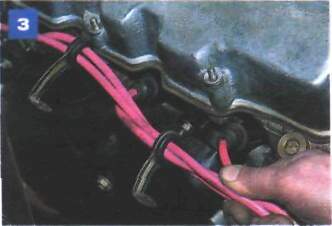

...с правой стороны - два кронштейна высоковольтных проводов,...

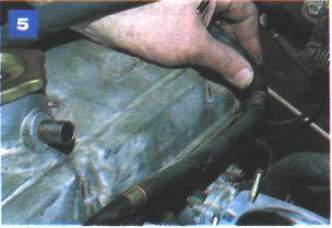

...спереди - кронштейн трубки, подводящей разрежение к вакуумному регулятору опережения зажигания,...

...а с левой стороны - два кронштейна топливопровода.

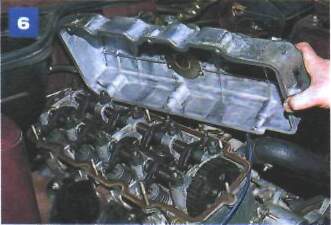

Снимаем крышку головки блока цилиндров со шпилек.

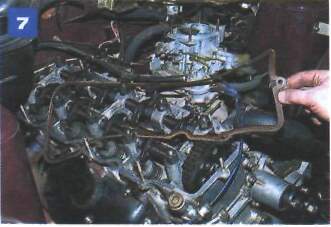

Снимаем прокладку крышки.

Заменив прокладку, устанавливаем снятые детали в обратной последовательности.
