15.8. Ремонт амортизационной стойки передней подвески

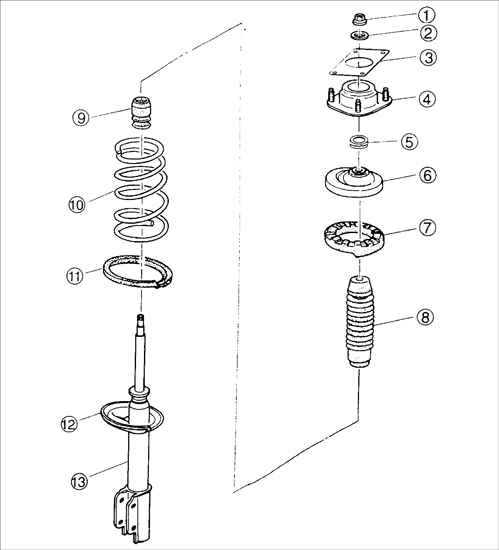

Элементы амортизационной стойки передней подвески

1 – стопорная гайка штока;
2 – пружинная шайба;
3 – стальная пластина;
4 – верхняя опора стойки;
5 – подшипник стойки;
6 – верхнее гнездо пружины;
7 – верхняя прокладка пружины;

8 – пылезащитный чехол;
9 – буфер;
10 – цилиндрическая пружина;
11 – нижняя прокладка пружины;
12 – нижнее гнездо пружины;
13 – амортизатор

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите переднюю пружину, и амортизатор.
2. Выверните четыре монтажных болта.

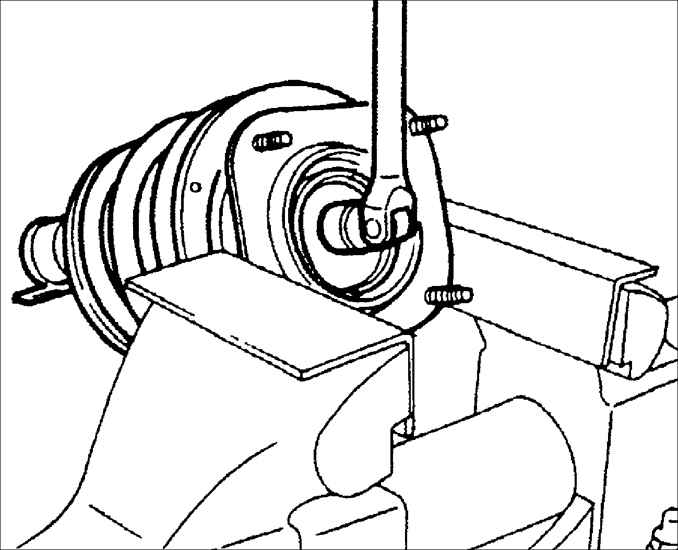

3. Закрепите верхнюю опору стойки в тисках.
Предупреждение Закройте губки тисков пластинами из мягкого материала.
	4. Ослабьте стопорную гайку на два-три оборота.
Предупреждение Не выворачивайте полностью гайки.

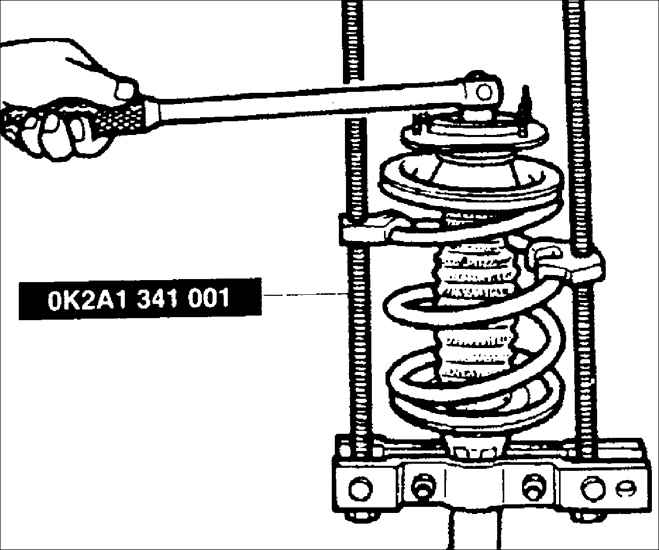

5. Специальным приспособлением OK2A1 341 001 сожмите пружину стойки передней подвески.
6. Выверните стопорную гайку и снимите шайбу.
	7. Отметьте положение верхней опоры стойки передней подвески, затем снимите ее. Снимите верхнее гнездо пружины, верхнюю прокладку пружины, цилиндрическую пружину, защитный чехол, упор, нижнюю прокладку пружины и нижнее гнездо пружины.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте следующие детали стойки передней подвески и, при необходимости, замените их:
   a. возьмитесь рукой за шток амортизатора и несколько раз вдавите и вытяните его из амортизатора;
   b. проверьте, что шток перемещается плавно, без заеданий и усилие, прикладываемое к штоку не изменяется с каждым ходом;
   c. убедитесь, что при перемещении штока отсутствуют посторонние шумы.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Закрепите амортизатор в тисках.
Предупреждение Закройте губки тисков пластинами из мягкого материала.

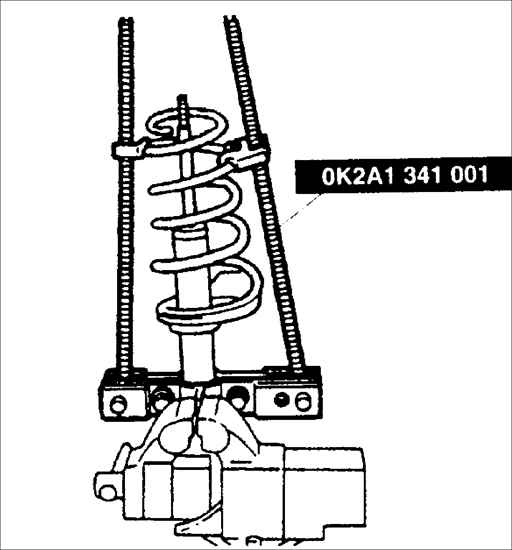

2. Специальным приспособлением OK2A1 341 001 сожмите пружину стойки передней подвески.
3. Установите цилиндрическую пружину, установив нижний конец пружины в выемку.
	4. Установите буфер.
5. Нанесите специальную смазку для резины на упор и верхнее гнездо пружины.
6. Установите верхние прокладку и гнездо пружины.
7. Установите верхнюю опору стойки в его первоначальное положение.
8. Установите шайбу и стопорную гайку штока и, немного, затяните ее.
	9. Снимите специальное приспособление OK2A1 341 001 для сжатия пружины.
Предупреждение Проверьте, что цилиндрическая пружина правильно размещена в верхнем и нижнем гнездах.
10. Закройте губки тисков пластинами из мягкого материала и закрепите верхнюю опору стойки в тисках.
	11. Затяните стопорную гайку штока требуемым моментом. Момент затяжки: 55–68 Н•м
