8.2.8. Клапанные форсунки

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите топливный распределитель вместе с клапанными форсунками.

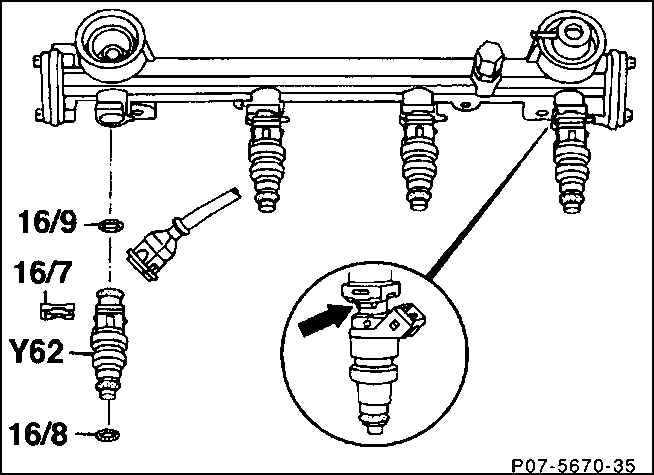

2. Снимите стопоры вращения (16/7) на клапанных форсунках.

3. Вытяните клапанные форсунки из топливного распределителя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте клапанные форсунки в топливный распределитель, предварительно слегка смазав уплотнительные кольца круглого сечения (16/8) и (16/9).

2. Насаживайте стопоры вращения на клапанные форсунки так, чтобы они фиксировались в квадратном выступе (стрелка) на клапанной форсунке (Y62).

3. Установите топливный распределитель вместе с вмонтированными клапанными форсунками.
