12.7.3. Регулировка тросов стояночного тормоза

Для выполнения работ необходимо поднять автомобиль.

Регулировку тросов стояночного тормоза необходимо проводить в следующем порядке:

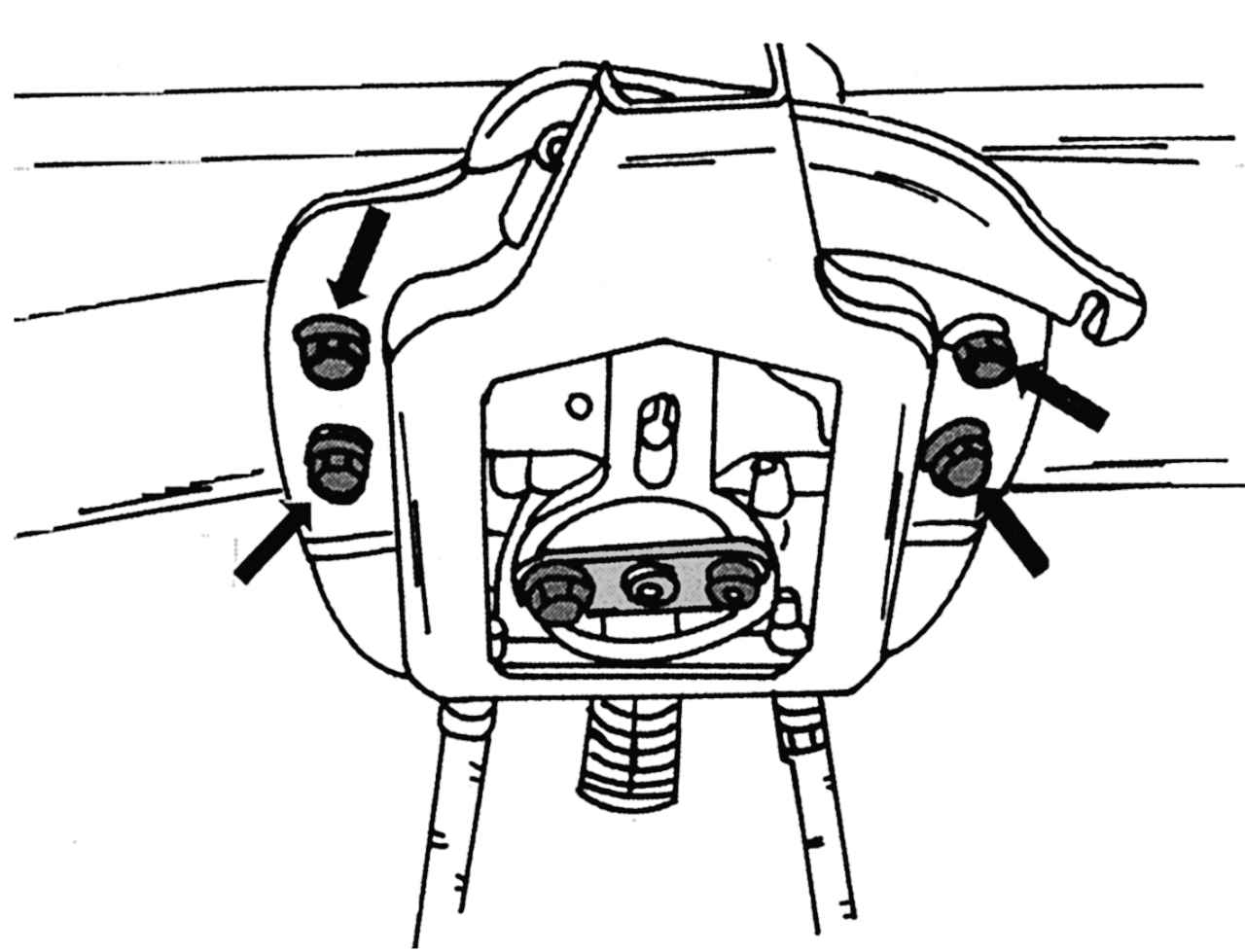

Рис. 296. Уравнитель стояночного тормоза

- отвернуть четыре болта, показанные стрелками на рис. 296;

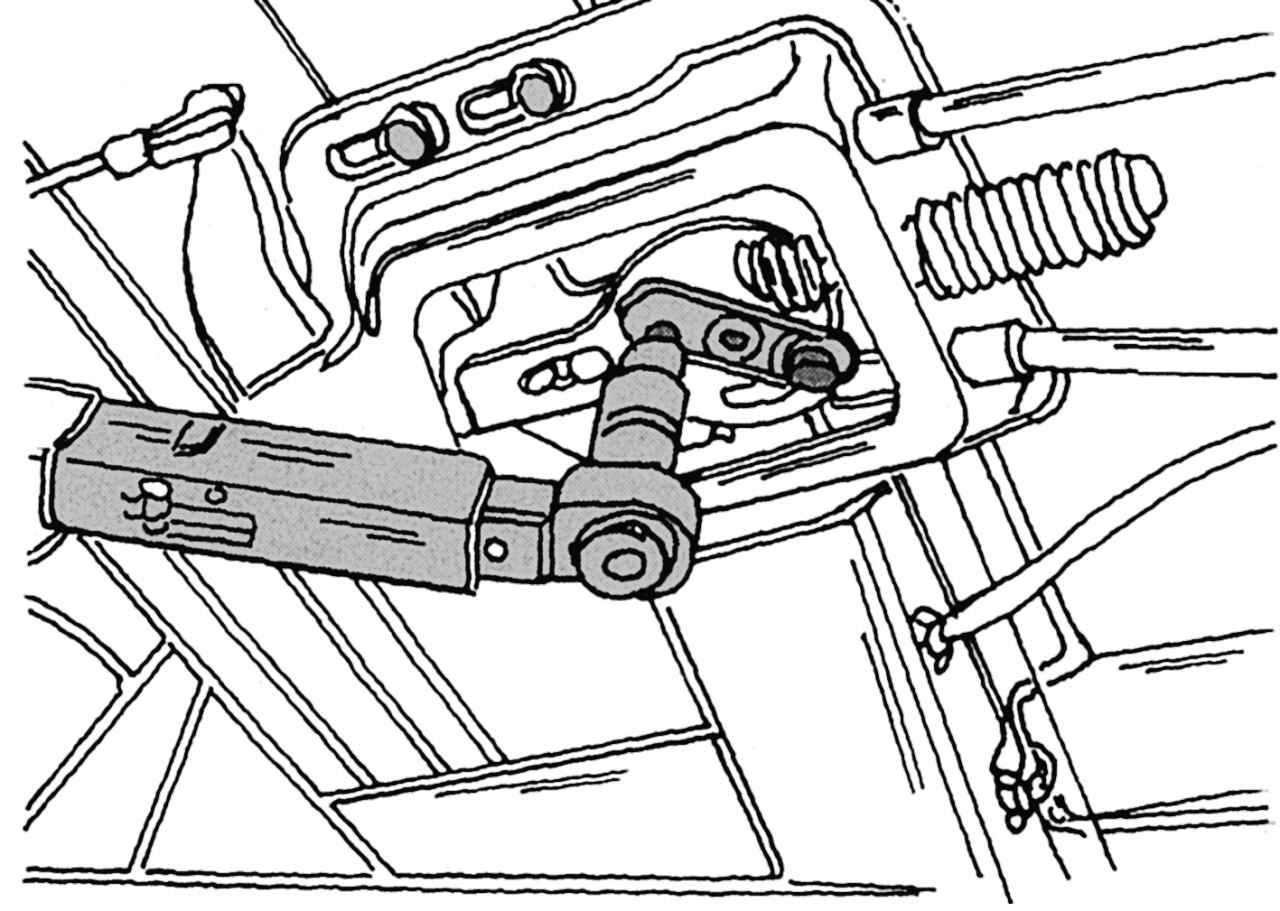

Рис. 297. Регулировка тросов стояночного тормоза

- согласно рис. 297 вставить шестигранник между уравнителем и передним тросом. Вращая ключ, сдвинуть уравнитель назад в направлении стрелки до момента, когда тросы слегка ослабнут;

- в этом положении затянуть показанные на рис. 296 болты и вынуть шестигранник;

- поднять рычаг стояночного тормоза в кабине на 2 зубца;

- ослабить фиксирующий болт в центре регулировочного эксцентрика;

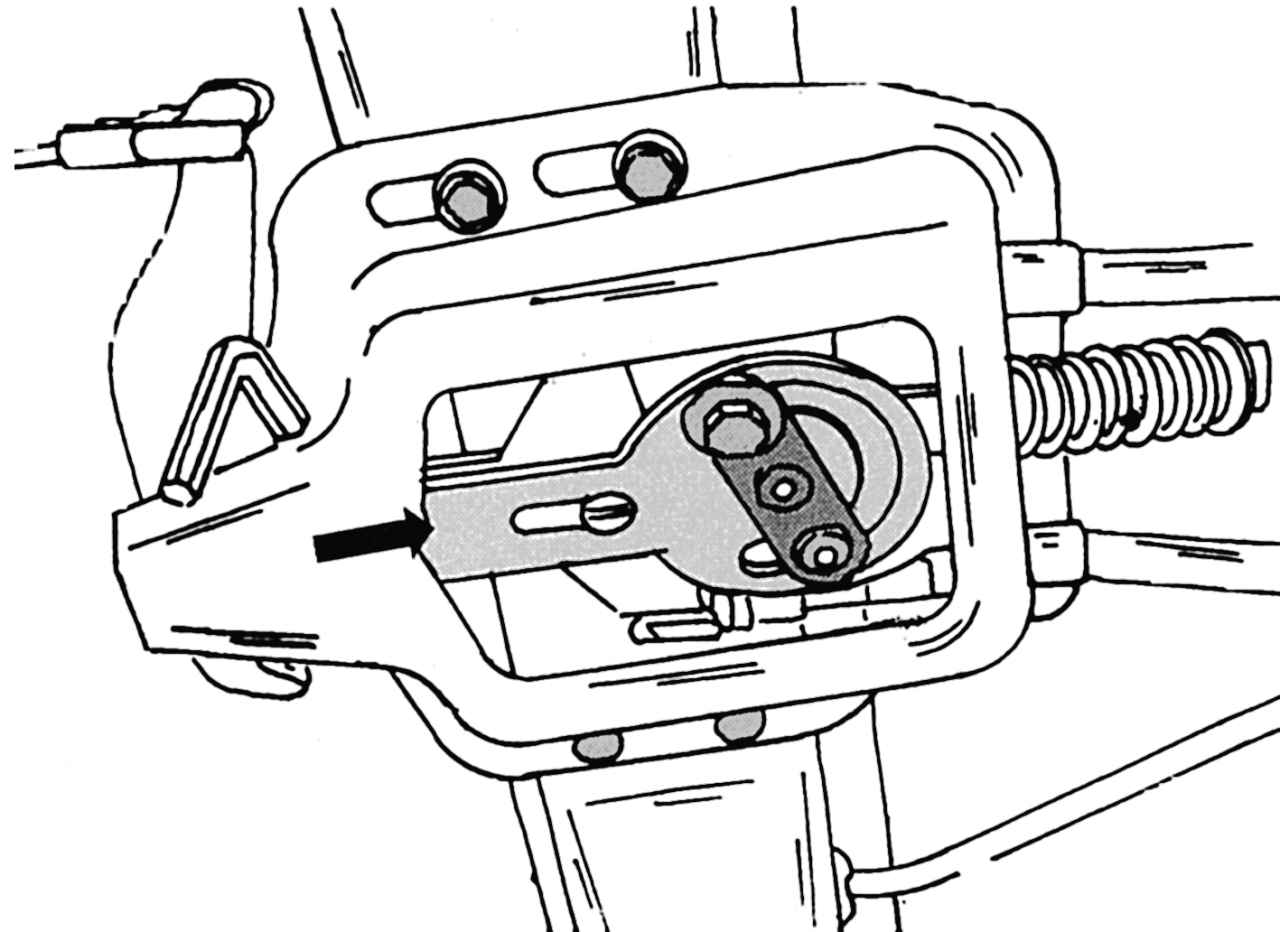

Рис. 298. Перестановка эксцентрикового механизма с нижней стороны уравнителя

- установить торцовую головку на болт, показанный на рис. 298, и завернуть его моментом 15 Н·м. Затянуть фиксирующий болт эксцентрикового механизма;

- поднять рычаг стояночного тормоза и проверить блокировку задних колес.
