12.7.4. Замена переднего троса стояночного тормоза

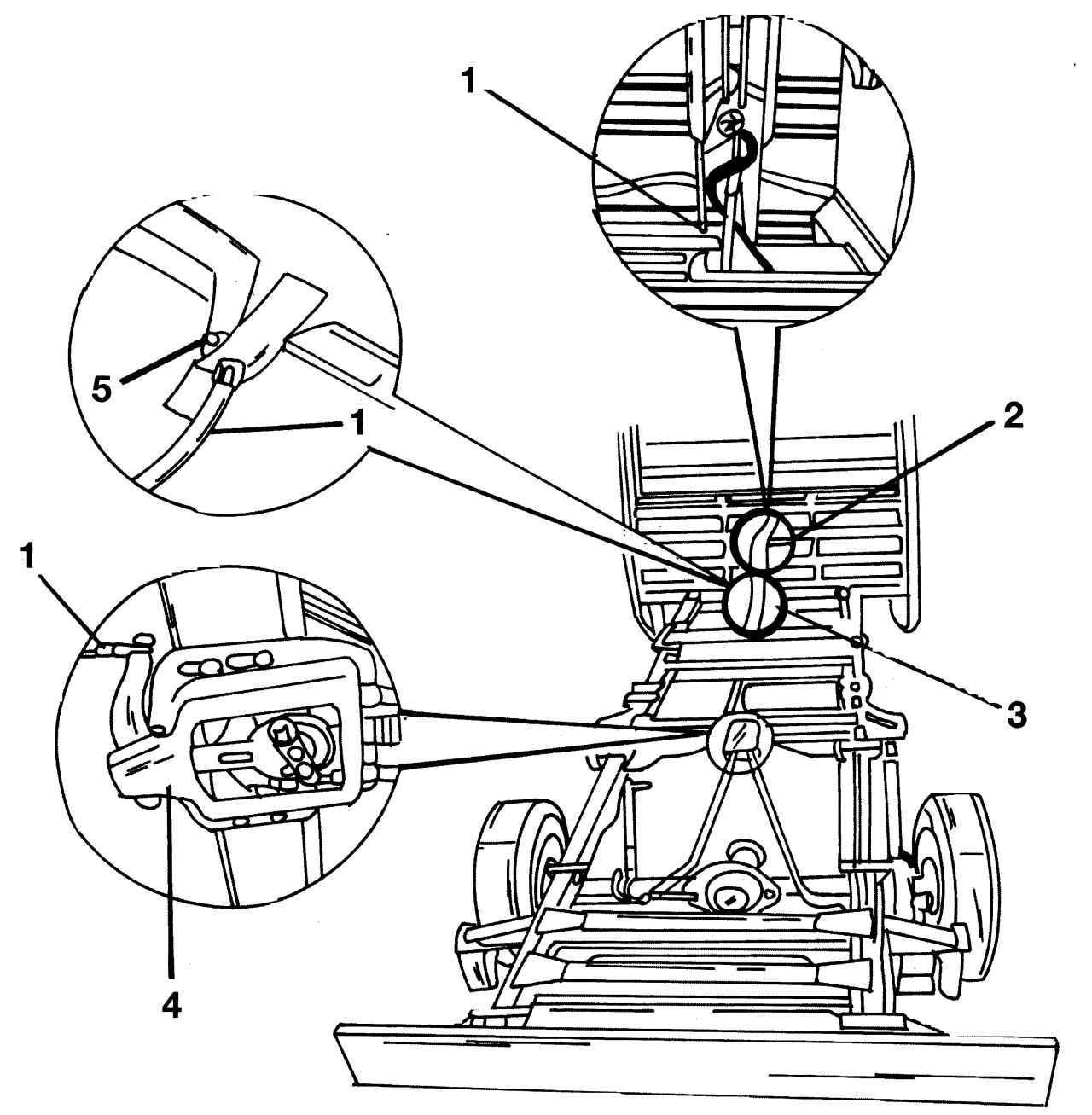

Рис. 299. Замена переднего троса стояночного тормоза: 1 — передний трос; 2 — рычаг стояночного тормоза; 3 — прокладка троса в полу кабины; 4 — уравнитель; 5 — фиксирующие зажимы

Крепление переднего троса показано на рис. 299. Он присоединен между рычагом стояночного тормоза и уравнителем с нижней стороны автомобиля. При замене действовать, как описано ниже, однако следует заметить, что в сервисном центре для снятия стопорного кольца используется специальный инструмент:

Рис. 296. Уравнитель стояночного тормоза

- ослабить четыре болта крепления уравнителя снизу автомобиля (см. рис. 296) и сдвинуть весь рычаг вперед;

- закрепленный на уравнителе трос вынуть из рычага;

- снять фиксирующий зажим с оси крепления переднего троса и вынуть ось;

- разрезать крепежную ленту, удерживающую трос;

- вынуть из поперечных балок фиксирующие зажимы на направляющих троса;

- снять зажим с наконечника троса там, где он проходит в полу автомобиля, и вытянуть трос вниз;

- снять стопорное кольцо крепления троса (для этого используется ранее упомянутый специальный инструмент 901 589 00 63 00) и вытянуть шланг вперед;

Установка проводится в последовательности, обратной снятию. В заключение отрегулировать стояночный тормоз, как описано ранее.
