2.2.2. Проверка зазоров в механизме привода клапанов на двигателях М 102.980 и М 102.982

Принцип гидравлической компенсации зазора клапанов

На двигателях М 102.980 и М 102.982 клапанные коромысла имеют гидравлические толкатели.

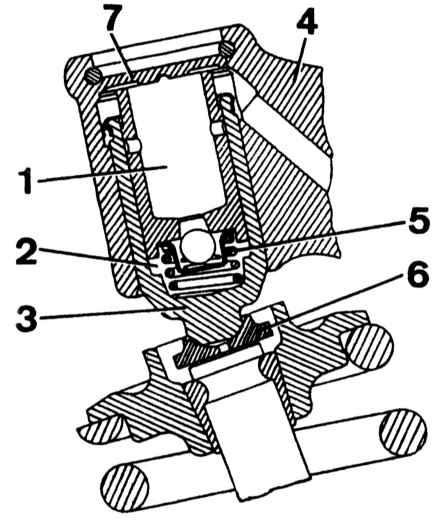

Гидравлический толкатель клапанов

1 — накопительная камера 2 — рабочая камера 3 — толкатель 4 — коромысло	5 — возвратная пружина шарикового клапана 6 — тарелка толкателя 7 — упорная шайба толкателя

Во время работы двигателя в накопительную 1 и рабочую 2 камеры поступает масло под низким давлением (не более 3 кг/см ² ). Тем самым обеспечивается постоянный контакт толкателя 3 со стержнем клапана. При подъеме коромысла 4 кулачком толкатель входит внутрь коромысла, шариковый клапан закрывается, что вызывает повышение давления в рабочей камере. В силу несжимаемости масла обеспечивается передача толкателю и клапану движения от кулачка и коромысла. Пружина 5 обеспечивает постоянное давление толкателя на клапаны и при остановленном двигателе.

Проверка

Если есть сомнения в неисправности толкателей (стук, ухудшение работы двигателя), проверьте их состояние.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите крышку головки цилиндров. Поверните коленчатый вал двигателя вручную так, чтобы затылок коромысла был обращен к кулачку распределительного вала. Измерьте ход толкателя до упора в коромысле. Если ход превышает 0,5—2,4 мм, измените толщину сферической тарелки 6 или упорной шайбы 7 толкателя. Если один из толкателей опускается быстрее, чем другие, то его следует снять и заменить.
