14.16. Снятие и установка резервуара воды и электродвигателя насоса

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.
2. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

3. Выверните саморез у штуцера для заполнения резервуара стеклоомывателя.
4. Поднимите и установите переднюю часть автомобиля на подставки.

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к руководству.

5. Снимите передний локер, впереди и вверху, обратитесь к Разделу Снятие и установка переднего локера крыла.

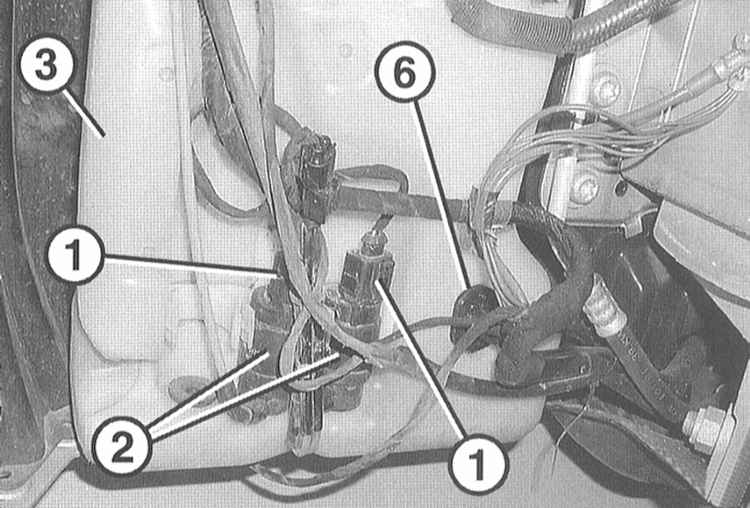

6. Выньте водяные шланги и штекер (1) у электродвигателей насосов (2).

Электродвигатели закреплены сзади у резервуара стеклоомывателя (3).

7. Выньте разъём выключателя контроля уровня воды (6).
8. Отсоедините и выньте электродвигатель насоса из держателя на резервуаре стеклоомывателя.

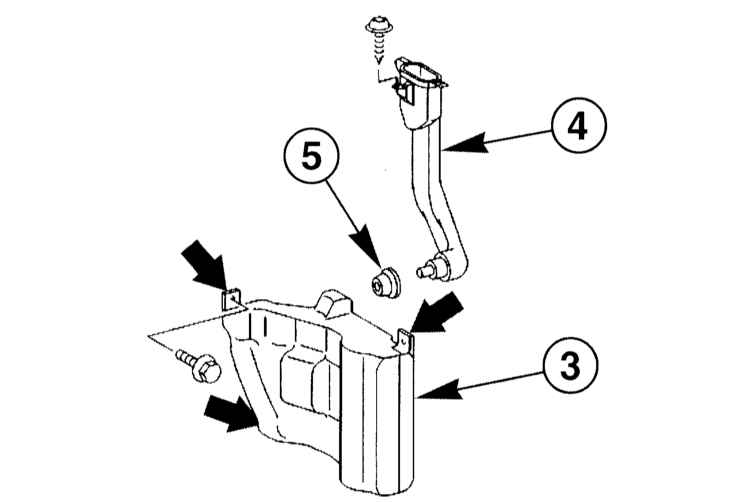

9. Выверните винт крепления и выньте патрубок заполнения водой (4) из резервуара (3). (5) - уплотнительное кольцо.

10. Выверните 3 винта крепления (стрелки на иллюстрации) и выньте резервуар из двигательного отсека.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию. При этом обратите внимание на то, чтобы патрубок для заполнения занял своё правильное положение в уплотнительном кольце (5).
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
