14.31. Снятие и установка громкоговорителя

Громкоговоритель в дверях

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите облицовку двери, обратитесь к Разделу Снятие и установка передней облицовки двери.

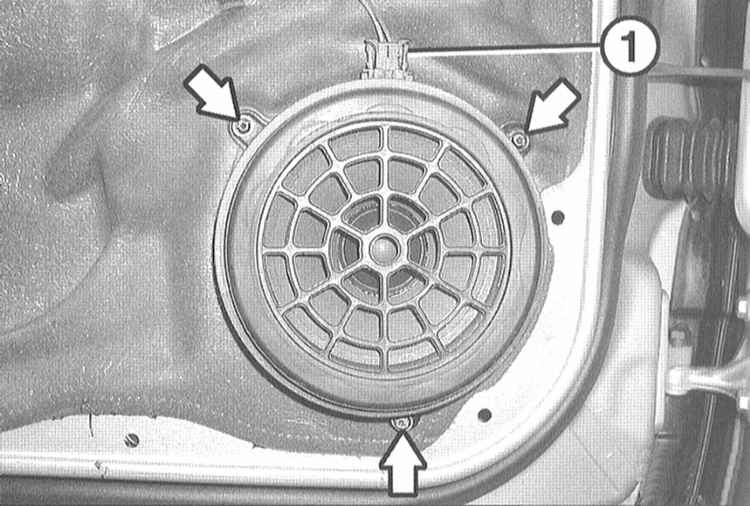

3. Рассоедините разъём (1) громкоговорителя.

4. Выверните 3 винта (стрелки на иллюстрации) и выньте громкоговоритель с корпусом из двери.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.


Высокочастотный громкоговоритель в передних дверях

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите треугольную накладку, обратитесь к Разделу Снятие и установка треугольной накладки.

3. Рассоедините разъём (1) высокочастотного громкоговорителя.

4. Осторожно отвёрткой освободите стопорные лапки (стрелки на иллюстрации) и выньте высокочастотный громкоговоритель из треугольной накладки.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.


Громкоговоритель в панели приборов

Снятие


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Выньте вентиляционный дефлектор из панели приборов, обратитесь к Разделу Снятие и установка вентиляционных дефлекторов.
3. Рассоедините разъём громкоговорителя.
4. С помощью отвёртки выньте громкоговоритель с обратной стороны вентиляционного дефлектора из держателя, а затем из панели приборов.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте громкоговоритель в держатель и зафиксируйте.
2. Состыкуйте разъём.
3. Вставьте верхний вентиляционный дефлектор и закрепите четырьмя винтами.
4. Вставьте крышку в панель приборов и зафиксируйте.
5. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.


Громкоговоритель в полке

Седан

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

 Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. С помощью пластмассового клина выньте крышку над громкоговорителем из полки, как описано в Разделе Снятие и установка полки.
3. Рассоедините разъём громкоговорителя.
4.Откройте багажник.

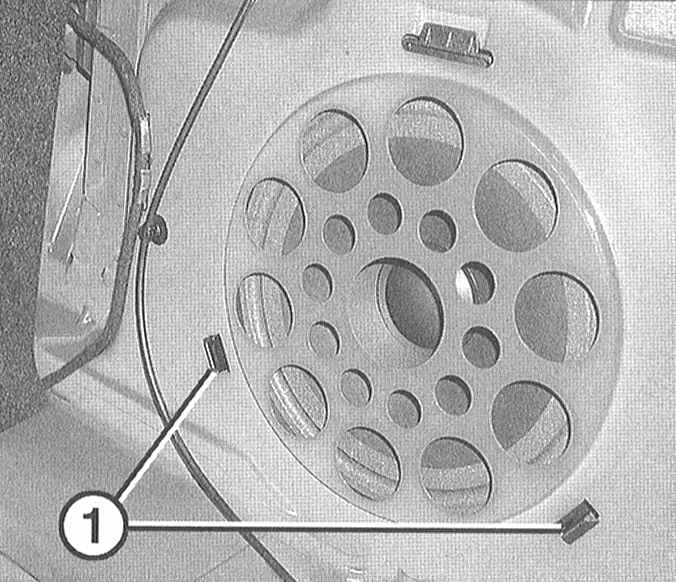

5. Вдавите внутрь стопорные язычки (1) громкоговорителя и выньте громкоговоритель из корпуса.

6. Выверните 4 винта и отсоедините громкоговоритель от корпуса.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
