14.26. Снятие и установка выключателей в дверях

Верхняя группа выключателей/передняя дверь

В группе выключателей рядом с ручкой двери расположены в зависимости от оборудования выключатель электрического сиденья и регулировки рулевого колеса.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите облицовку на передней двери, обратитесь к Разделу Снятие и установка передней облицовки двери.

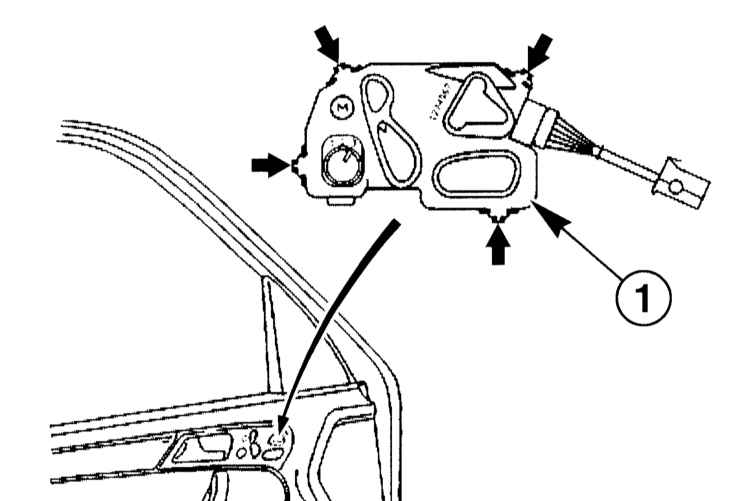

3. Отожмите отвёрткой стопорные планки (стрелки на иллюстрации) с обратной стороны облицовки двери и выньте группу выключателей (1) из облицовки двери.

4. Рассоедините разъём у группы выключателей.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.


Нижняя группа выключателей/передняя дверь

В группе выключателей в зависимости от оборудования установлены выключатели стеклоподъёмника, устройства защиты от детей, а также выключатель для открывания багажника.

Снятие и установка выключателя стеклоподъёмника на двери переднего пассажира происходит аналогичным образом.


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите облицовку на передней двери, обратитесь к Разделу Снятие и установка передней облицовки двери.

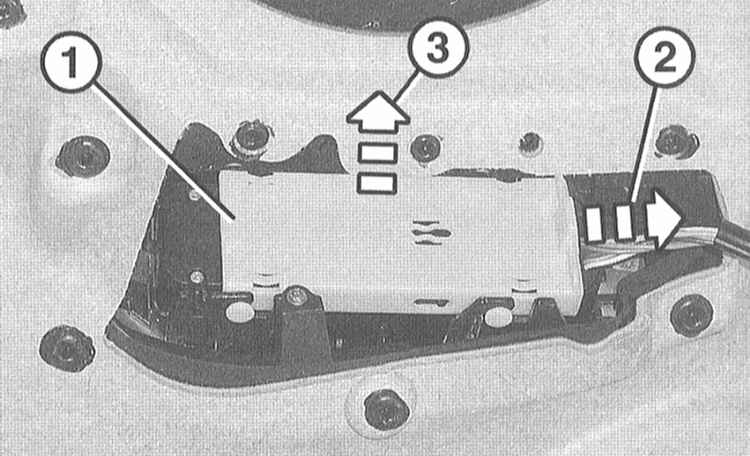

3. Сдвиньте с обратной стороны облицовки двери блокировку (1) в направлении стрелки (2). Отсоедините группу выключателей из держателя (3) и выньте.

4. Рассоедините разъём у группы выключателей.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.


Выключатель стеклоподъёмника/задняя дверь

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите облицовку на задней двери.
3. Рассоедините разъём у выключателя.

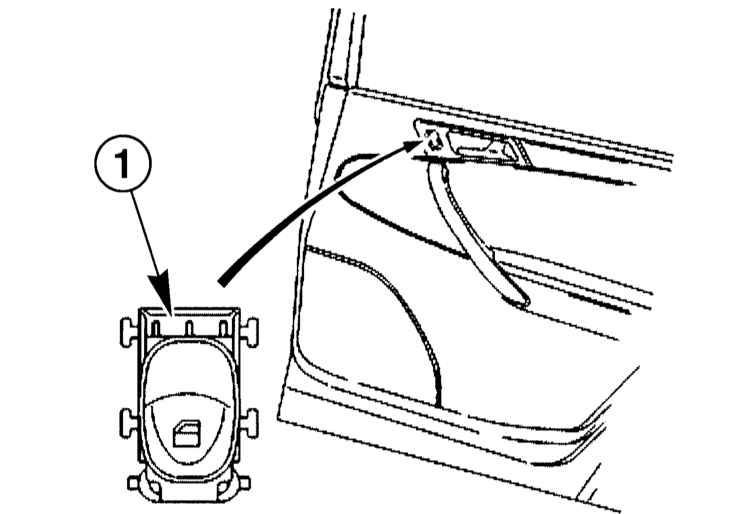

4. Отсоедините выключатель (1) с обратной стороны облицовки двери от держателя и выньте.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
