14.23. Снятие и установка выключателя переднего плафона на потолке

В переднем светильнике на потолке имеются выключатели внутреннего освещения, подсветки чтения и сдвижной панели крыши.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

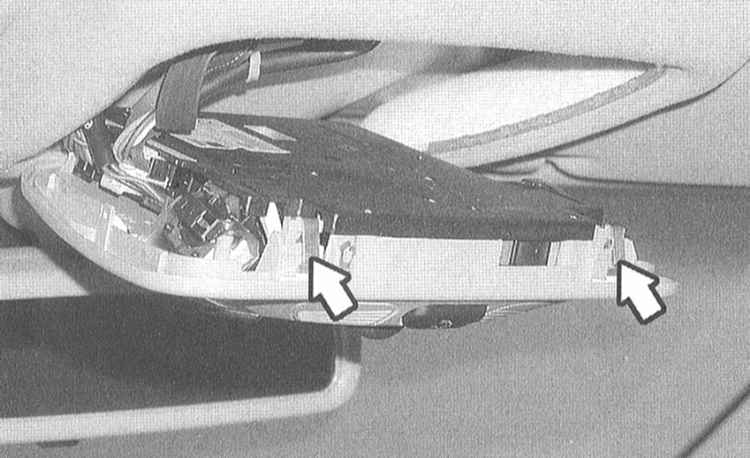

2. С помощью пластмассового клина, например HAZET 1965-20, выньте потолочный плафон за стопорные пружины (стрелки на иллюстрации) из облицовки потолка.


3. Опустите потолочный плафон вниз и потяните вперёд из держателя.
4. Рассоедините разъём потолочного плафона и снимите плафон.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
