6.3.16. Снятие и установка модуля управления впрыском топлива

Модели 463.323 (М612)

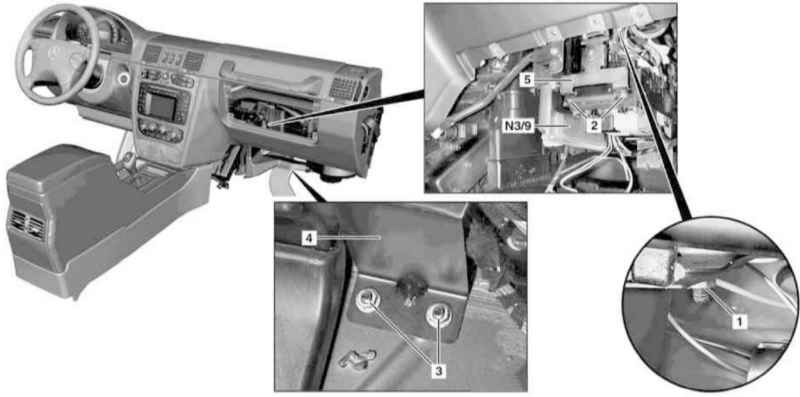

Детали установки модуля управления CDI на моделях 463.323 (М612) (1 из 2)

1, 3 — Гайки
2 — Винт
4 — Опорный кронштейн

5 — Разъем
N3/9 — Модуль управления CDI

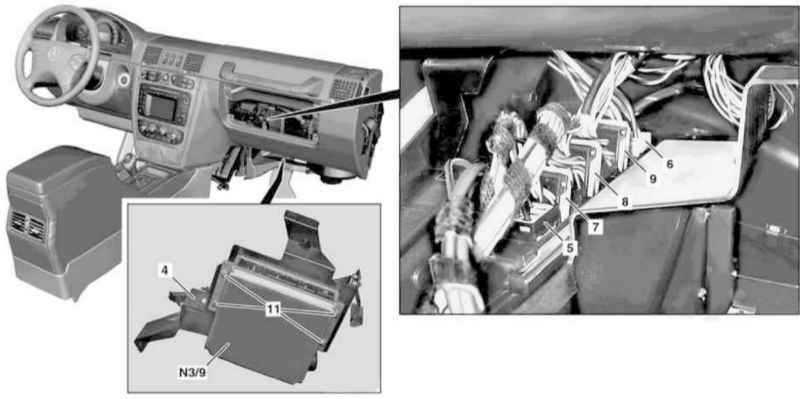

Детали установки модуля управления CDI на моделях 463.323 (М612) (2 из 2)

6, 7, 8, 9 — Разъемы

11 — Винт

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод и заизолируйте полюсную клемму. Если батарея снята с автомобиля, отсоедините от нее также положительный провод.

    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи
  1. Снимите панель коврового покрытия в правом переднем ножном колодце.
  2. Не отсоединяя электропроводку, демонтируйте передний модуль восприятия и активации сигнала (SAM) (см. Главу Бортовое электрооборудование).
  3. Отдайте гайку (1).
  4. Предварительно вывернув винты (2), снимите кронштейн (5).
  5. Отдайте гайки (3) и рассоедините разъемы (5, 6, 7, 8 и 9), - не забывайте отпускать фиксаторы, где они предусмотрены.
  6. Подав вниз и назад, снимите с панели приборов модуль управления CDI (N3/9).
  7. Выверните болты (11) и отделите модуль от опорного кронштейна (4).
  8. Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  9. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Модели 463.333 (М628)

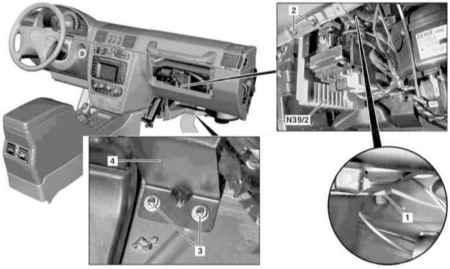

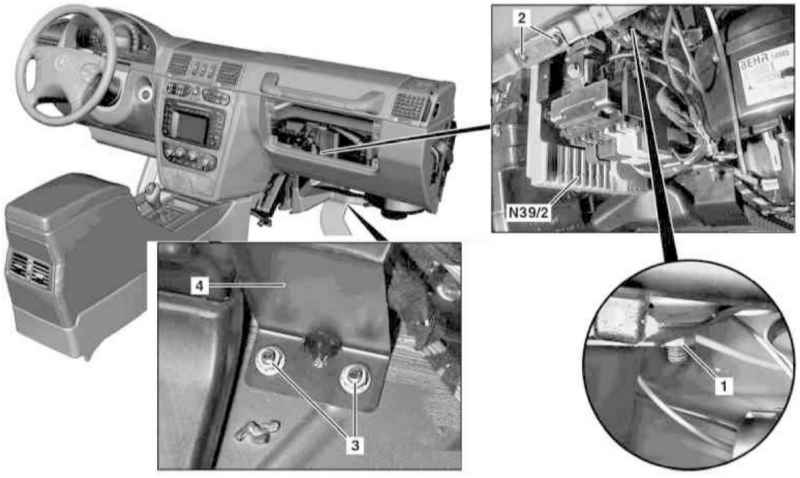

Детали установки модуля управления CDI на моделях 463.333 (M628) (1 из 2)

1, 3 — Гайки
2 — Винт

4 — Опорный кронштейн
N3/9 — Модуль управления CDI

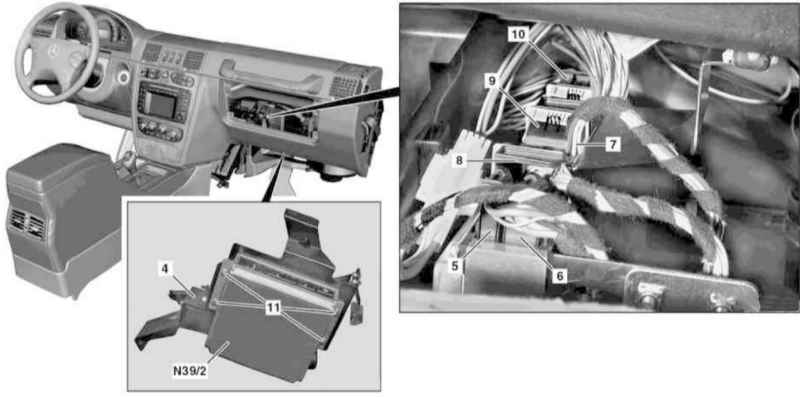

Детали установки модуля управления CDI на моделях 463.333 (M628) (2 из 2)

5, 6, 7, 8, 9,10 — Разъемы

11 — Винт

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод и заизолируйте полюсную клемму. Если батарея снята с автомобиля, отсоедините от нее также положительный провод.

    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи
  1. Снимите панель коврового покрытия в правом переднем ножном колодце.
  2. Не отсоединяя электропроводку, демонтируйте передний модуль восприятия и активации сигнала (SAM) (см. Главу Бортовое электрооборудование).

Модуль SAM снимается в сборе с монтажным блоком предохранителей/реле.

  1. Отдайте гайку (1).
  2. Выверните винты (2).
  3. Отдайте гайки (3).
  4. Рассоедините разъемы (5, 6, 7, 8, 9 и 10), - не забывайте отпускать фиксаторы, где они предусмотрены.
  5. Подав вниз и назад, снимите с панели приборов модуль управления CDI (N39/2).
  6. Выверните болты (11) и отделите модуль от опорного кронштейна (4).
  7. Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  8. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
