6.3.8. Снятие и установка предварительного топливного насоса

Модели 463.323 (М612)

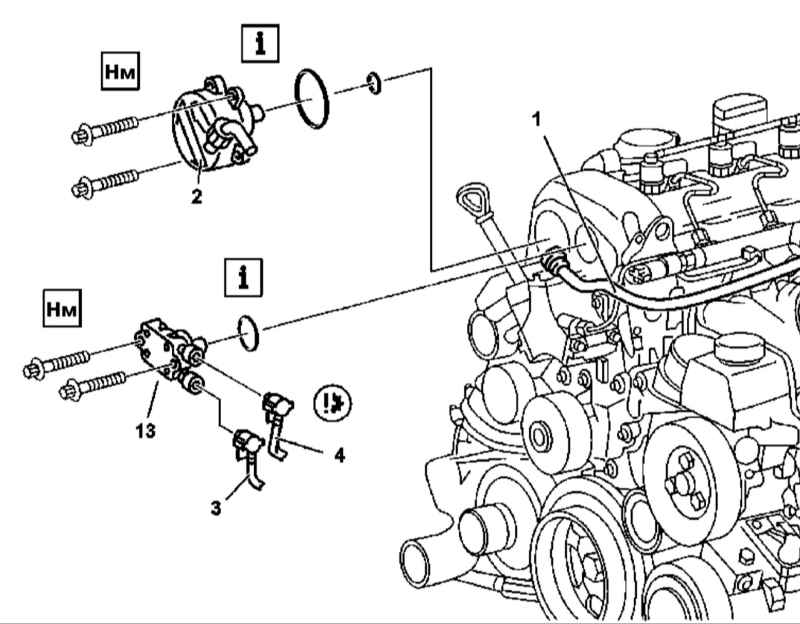

Детали установки предварительного топливного насоса (М612)

1 — Вакуумная линия 2 — Вакуумный насос 3 — Линия подачи топлива	4 — Линия возврата топлива 13 — Предварительный топливный насос

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панели отделки крышки головки цилиндров. Снимите вакуумный насос (2). Отсоедините от предварительного насоса (13) линии подачи (3) и возврата (4) топлива. Выверните крепежные болты и снимите насосную сборку (13), - приготовьтесь к сбору проливаемого топлива. Не вскрывайте насосную сборку! Установка производится в обратном порядке, - перед установкой предварительный насос следует заполнить топливом. Проследите за соблюдением чистоты сопрягаемых поверхностей устанавливаемых компонентов, не забудьте заменить уплотнительные прокладки. В заключение запустите двигатель и проверьте соответствующие компоненты системы питания на наличие признаков развития утечек.

Модели 463.333 (М628)

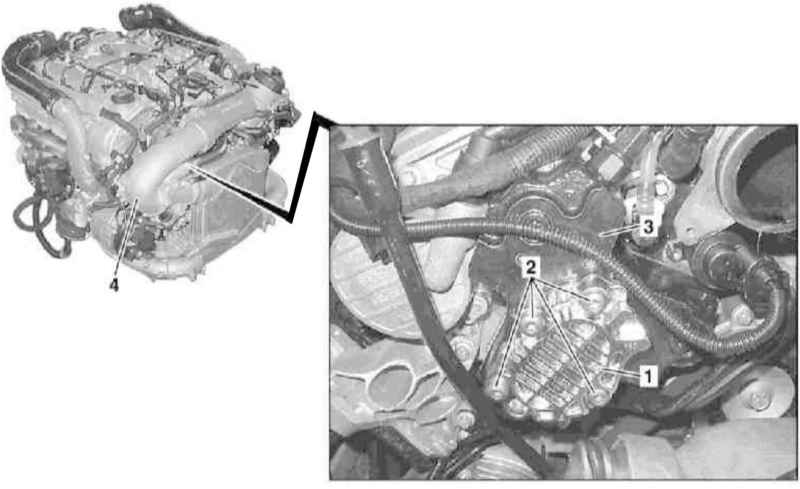

Детали установки предварительного топливного насоса (М628)

1 — Предварительный топливный насос 2 — Болты	3 — ТНВД 4 — Активатор привода дроссельной заслонки с верхними воздуховодами

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите воздухоочиститель и активатор привода дроссельной заслонки с верхними воздуховодами (см. Раздел Обслуживание компонентов впускного воздушного тракта). Выверните крепежные болты (2) и снимите сборку предварительного топливного насоса (1), - приготовьтесь к сбору проливаемого топлива. Установка производится в обратном порядке, - перед установкой предварительный насос следует заполнить топливом. Проследите за соблюдением чистоты сопрягаемых поверхностей устанавливаемых компонентов, не забудьте заменить уплотнительные прокладки. В заключение запустите двигатель и проверьте соответствующие компоненты системы питания на наличие признаков развития утечек.
