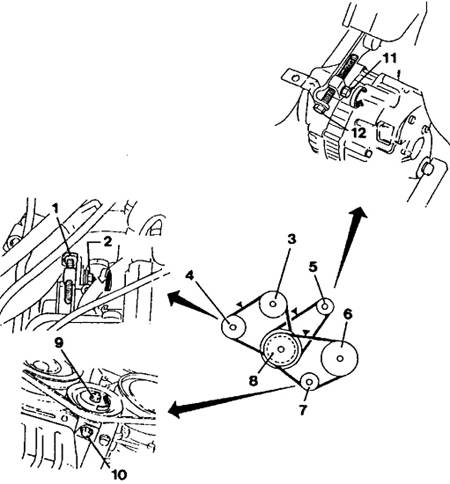

3.3.11. Клиновый ременьРасположение ремня
|
1. Регулировочный винт (для клинового ремня сервонасоса)
2. Стопорная гайка 10 Н.м. (для регулировочного винта сервонасоса, момент
затяжки:25 Н.м.)
3. Шкив насоса системы охлаждения
4. Сервонасос (усилителя рулевого управления)
5. Генератор
6. Компрессор (для кондиционера)
7. Промежуточный шкив
|
8. Шкив коленвала
9. Стопорная гайка, 30 Н.м. (для промежуточного шкива)
10. Регулировочный винт (для клинового ремня компрессора кондиционера)
11. Стопорная гайка, 20 Н.м. (для регулировочного винта генератора, момент
затяжки: 25 Н.м.)
12. Регулировочный винт (для клинового ремня генератора) |
Если будет устанавливаться прежний ремень, то его следует проверить на износ
и повреждения. Если его боковины обтрепались, имеются трещины и места разрывов,
клиновой ремень следует в любом случае заменить. При установке ремня следите,
чтобы он правильно прилегал ко всем шкивам.
Проверка натяжения клинового ремня
Натяжение клинового ремня проверять всегда при холодном двигателе.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Нажмите ремень большим пальцем сверху между
шкивами (см. "Черные метки" на рис. Расположение
ремня). |
| 2. Измерьте величину продавливания и сравните
с контрольным значением. При этом надавите на ремень с силой 100 Н
(10 кг). Это соответствует примерно сильному нажатию большим пальцем.
При необходимости оттяните ремень вниз пружинным динамометром. |
| 3. Если контрольное значение превышено, ремень
натяните. |
|
Замена клинового ремня
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ослабьте стопорную гайку. |
| 2. Поверните регулировочный винт, до тех пор,
пока ремень можно будет снять. |
| 3. Снимите клиновой ремень. |
| 4. Наложите новый клиновый ремень и отрегулируйте
болтом на определенное значение натяжения. |
| 5. Завинтите стопорную гайку. |
|
|
Состояние клинового ремня
|
Бывший в употреблении
|
Новый
|
|
Клиновый ремень для
|
Контрольное значение
|
Регулировочное значение
|
Регулировочное значение
|
|
Насоса системы охлаждения с сервонасосом
|
8 мм
|
5 – 7 мм
|
4 – 6 мм
|
|
Насоса системы охлаждения без сервонасоса
|
8 мм
|
8 мм
|
6 мм
|
|
Компрессора кондиционера
|
17 мм
|
11 – 13 мм
|
9 – 11 мм
|
|
Генератора
|
17 мм
|
10 – 12 мм
|
8 – 10 мм
|
|
