5.2.27. Ленточный измеритель массы потока воздуха

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Отсоедините электрические разъемы от ленточного измерителя массы потока воздуха и датчика температуры поступающего в двигатель воздуха.

3. Снимите верхнюю часть воздушного фильтра вместе с воздухозаборником и измерителем массы потока воздуха.

4. Ослабьте хомуты и снимите измеритель массы потока воздуха с воздухозаборни ка, при этом отметьте положение измерителя массы потока воздуха. При наличии повреждений замените блок.

Установка

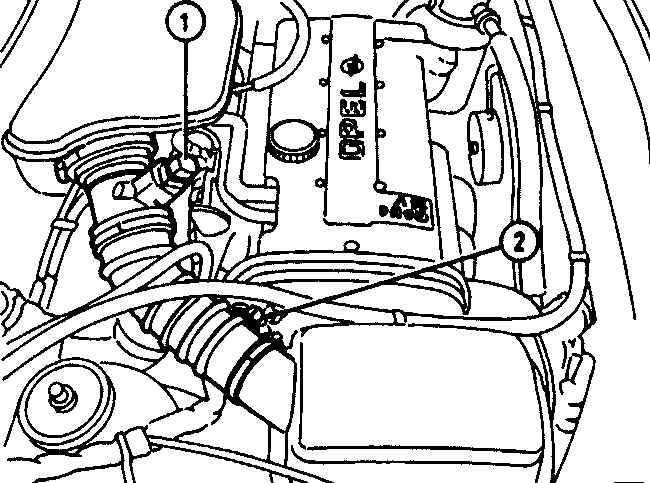

Подсоединение ленточного измерителя массы потока воздуха – Motronic М2.8

1 – электрический разъем ленточного измерителя массы потока воздуха;

2 – электрический разъем датчика температуры поступающего в двигатель воздуха

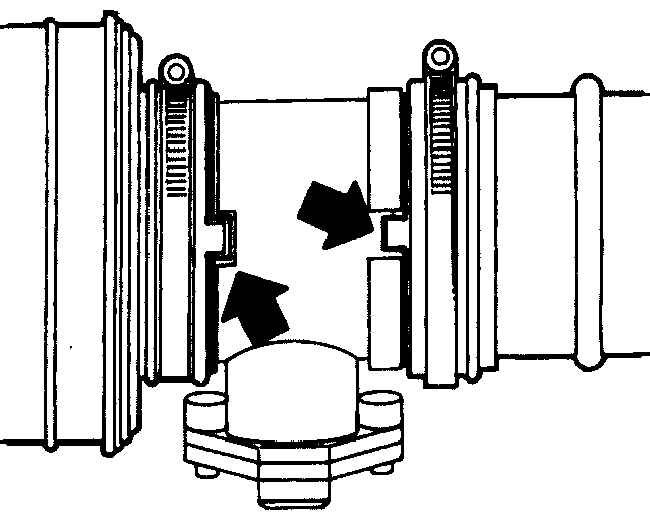

Соединение воздухозаборника с ленточным измерителем массы потока воздуха – Motronic М2.8

Стрелками показаны пазы совмещения воздухохаборника с измерителем потока воздуха.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию. Проверьте правильность взаимного расположения главного воздушного патрубка и измерителя потока воздуха (см. рис. Подсоединение ленточного измерителя массы потока воздуха – Motronic М2.8, Соединение воздухозаборника с ленточным измерителем массы потока воздуха – Motronic М2.8 ). Также проверьте совмещение меток на воздухозаборнике и воздушной камере.
