5.2.5. Воздушная камера

Снятие

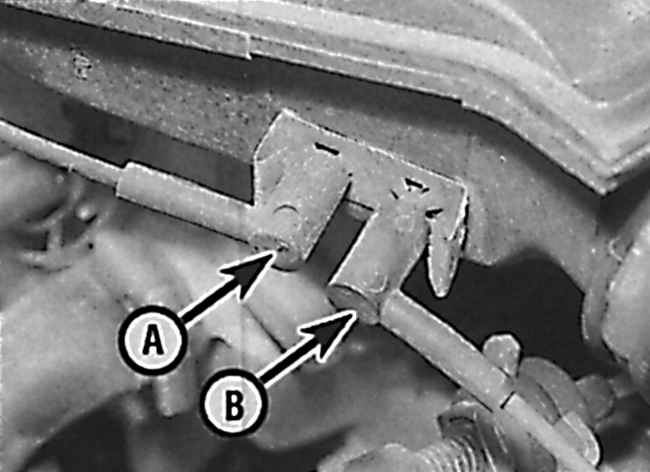

Подсоединение вакуумных труб к воздушной камере

А – к корпусу дросселя;

В – к воздушному фильтра

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Воздушная камера крепится двумя или тремя болтами к верхней части корпуса дросселя. Промаркируйте вакуумные трубки системы регулировки температуры поступающего в двигатель воздуха.

2. Отсоедините шланг вентиляции картера двигателя от воздушной камеры и вакуумную трубу от задней части корпуса дросселя (см. рис. Подсоединение вакуумных труб к воздушной камере).

3. При снятии воздушной камеры сохраните уплотнительное кольцо.

Установка

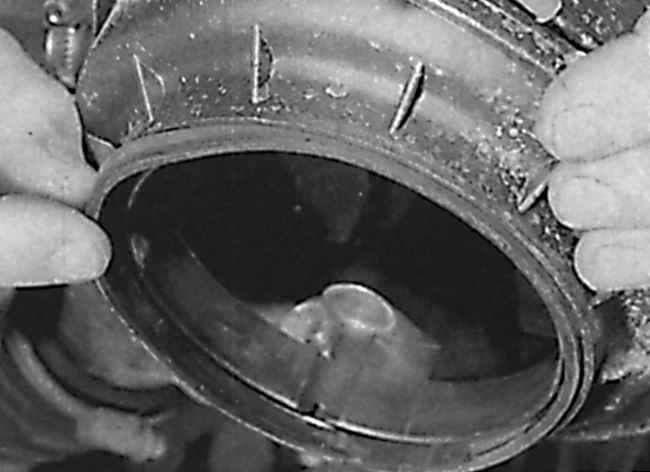

Расположение уплотнительного кольца в канавке воздушной камеры

Затягивание болтов крепления воздушной камеры

Затягивание болтов крепления воздушной камеры производите с умеренным усилием.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При установке проверьте правильность установки уплотнительного кольца в паз с обратной стороны воздушной камеры. Закрепите воздушную камеру болтами и подсоедините вакуумную трубу и шланг вентиляции картера (см. рис. Расположение уплотнительного кольца в канавке воздушной камеры, Затягивание болтов крепления воздушной камеры).
