11.19. Регулировочный клапан давления в тормозном приводе

С АБС связаны два расположенных в тормозных трубопроводах, ведущих к задним дисковым тормозам, регулировочных клапана давления в тормозном приводе — по одному на каждую сторону. Они регулируют давление в тормозном приводе для каждой стороны в зависимости от загрузки автомобиля. Таким образом предотвращается передача слишком большого тормозного усилия.

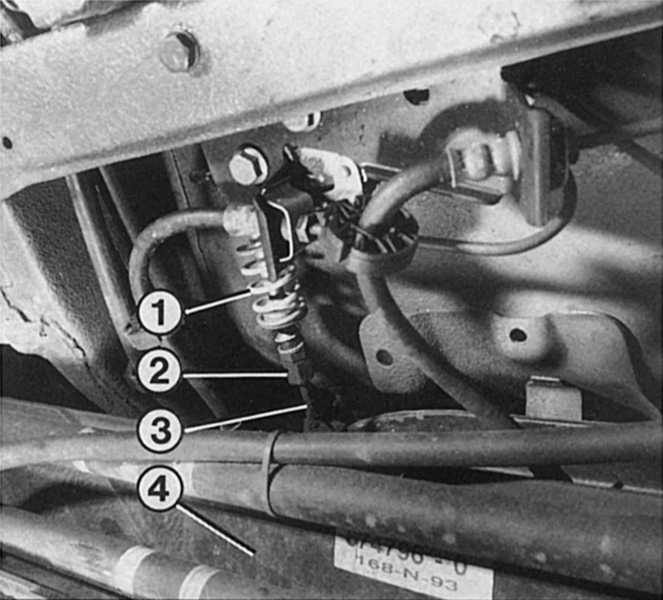

1 — пружина; 2 — регулировочная гайка с контргайкой (регулировка проводится только в автомастерской!);	3 — тяга регулирующих клапанов; 4 — ось.

Только для автомобилей с АБС

Оборудованные АБС модификации Renault 19 в заднем мосте имеют регулировочный клапан давления в тормозном приводе для задних дисковых тормозов. Он распределяет давление в тормозном приводе к задним колесам в зависимости от конкретной загрузки.

Регулировочный клапан, расположенный на держателе в поперечной балке кузова, реагирует на положение подвески относительно кузова при различной нагрузке. Для этого он связан посредством длинной пружины с подвеской. При неисправности в автомастерской могут быть проведены работы по контролю за исправностью клапана.
