7.2. Системы снижения токсичности отработанных газов

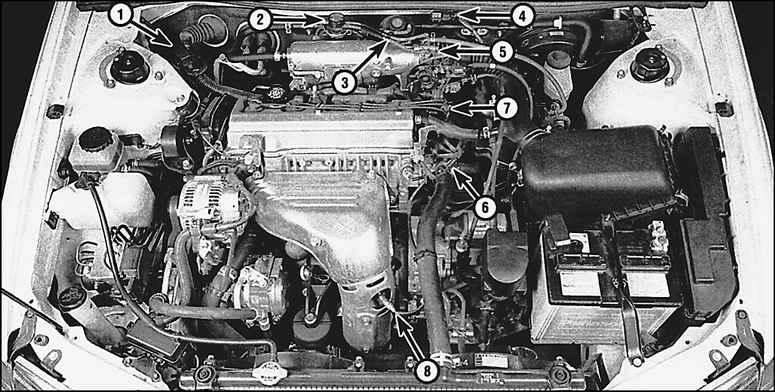

Места монтажа агрегатов системы снижения токсичности на 4-цилиндровом двигателе

1. Диагностический разъем
2. Вакуумный распределитель, управляющий
клапаном рециркуляции
3. Клапан рециркуляции
4. Датчик абсолютного давления во всасывающем коллекторе
5. Датчик поворота дроссельной заслонки
6. Датчик температуры жидкости
7. Блок катушек зажигания
8. Датчик кислорода

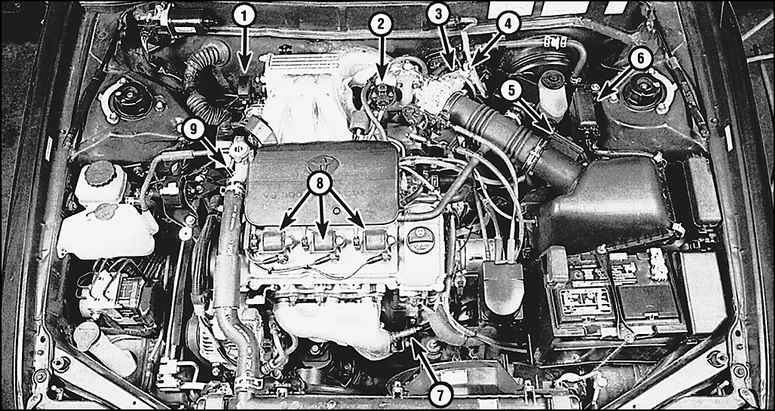

Расположение устройств систем снижения токсичности на 6-цилиндровом двигателе

1. Диагностический разъем
2. Клапан рециркуляции
3. Перепускной воздушный клапан
холостого хода
4. Датчик поворота дроссельной заслонки
5. Датчик скорости потока
6. Блок зажигания
7. Датчик кислорода
8. Блоки катушек зажигания
9. Датчик температуры жидкости

Рассматриваемые автомобили оборудуются несколькими системами снижения токсичности отработанных газов. К ним относятся:

  – бортовая система диагностики (OBD-система);
  – система управления двигателем (EFI-система);
  – система рециркуляции (EGR-система);
  – система улавливания паров бензина (EVAP-система);
  – система принудительной вентиляции картера (PCV-система);
  – система выбора канала всасывания (ACIS-система);
  – каталитический нейтрализатор.

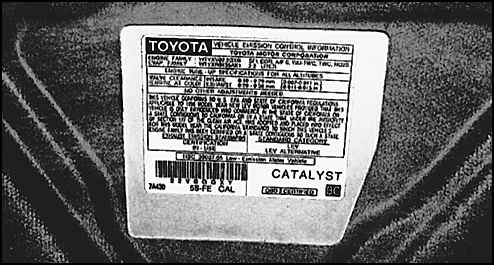

Конкретный вид применяемых систем с указанием регулировочных данных указан на подкапотных табличках (VECI-табличка).

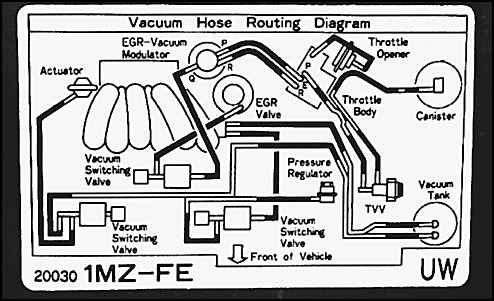

Табличка с указанием разводки вакуумных шлангов
