8.2.6. Регулировка положения регулятора давления

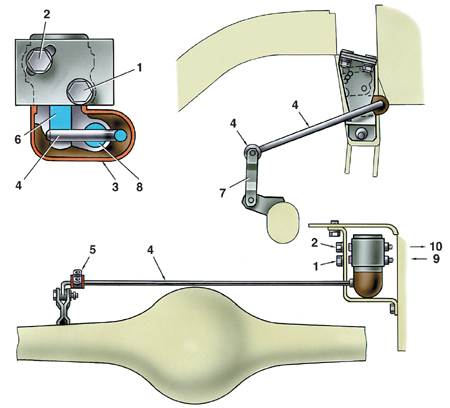

Схема установки регулятора давления задних тормозов и его регулировки

1, 2 – болты крепления регулятора к кронштейну;
3 – защитный колпачок;
4 – торсионный рычаг привода регулятора;
5 – кронштейн крепления рычага к кузову;
6 – поршень;
7 – тяга соединения с кронштейном балки заднего моста;

8 – ось;
9 – штуцер трубопровода для подвода тормозной жидкости от главного цилиндра;
10 – штуцер трубопровода для отвода тормозной жидкости в колесные цилиндры;

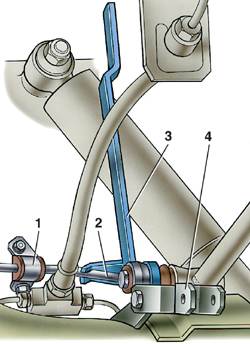

Установка приспособления 67. 7820. 9518 для регулировки регулятора давления задних тормозов

1 – кронштейн рычага привода регулятора давления;

2 – рычаг привода регулятора давления задних тормозов;

3 – приспособление 67.7820.9518;

4 – тяга соединения рычага привода регулятора давления с кронштейном балки заднего моста

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если ослабли болты, крепящие регулятор давления, необходимо отрегулировать его положение. Для этого ослабьте болты 1 и 2 (см. рис. Схема установки регулятора давления задних тормозов и его регулировки) настолько, чтобы регулятор можно было легко поворачивать относительно кронштейна крепления.

2. Отсоедините рычаг 4 от тяги 7 и закрепите на его конце приспособление 67.7820.9518 (см. рис. Установка приспособления 67. 7820. 9518 для регулировки регулятора давления задних тормозов).

3. Стержень приспособления направьте вверх, до упора в кузов. Этим самым устанавливается расстояние х 140±5 мм между концом рычага 4 (см. рис. Схема установки регулятора давления задних тормозов и его регулировки) и лонжероном кузова.

4. Приподнимите защитный резиновый колпачок 3 и, поворачивая регулятор давления на болтах, добейтесь легкого соприкосновения рычага с поршнем 6 (см. рис. Схема установки регулятора давления задних тормозов и его регулировки).

5. Удерживая регулятор в этом положении, затяните до отказа болты 1 и 2, затем покройте слоем смазки ДТ-1 ось 8 и выступающую часть поршня (см. рис. Схема установки регулятора давления задних тормозов и его регулировки). Заложите 5–6 г этой же смазки в резиновый колпачок и установите его на место.

6. Снимите приспособление и соедините конец рычага с тягой 7 (см. рис. Схема установки регулятора давления задних тормозов и его регулировки).
