20.2.2. Система охлаждения двигателей ВАЗ-21114 и ВАЗ-21124

Описание конструкции

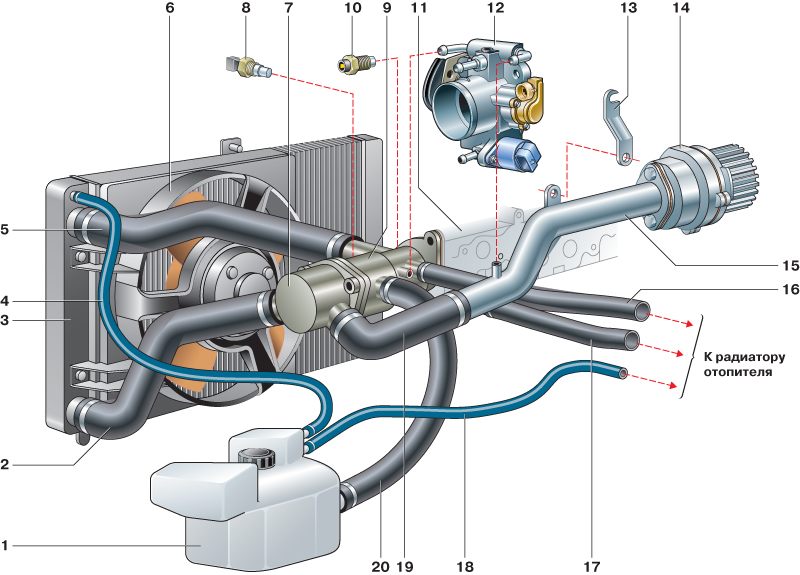

Система охлаждения двигателей ВАЗ-21114 и ВАЗ-21124

1 – расширительный бачок
2 – отводящий шланг радиатора
3 – радиатор
4 – пароотводящий шланг радиатора
5 – подводящий шланг радиатора
6 – кожух электровентилятора системы охлаждения
7 – корпус термостата
8 – датчик температуры охлаждающей жидкости системы управления двигателем (установлен в выпускном патрубке)
9 – выпускной патрубок
10 – датчик температуры охлаждающей жидкости для комбинации приборов (установлен в головке блока цилиндров)
11 – головка блока цилиндров

12 – дроссельный узел
13 – кронштейн крепления подводящей трубы насоса охлаждающей жидкости
14 – насос охлаждающей жидкости
15 – подводящая труба насоса охлаждающей жидкости
16 – подводящий шланг радиатора отопителя
17 – отводящий шланг радиатора отопителя
18 – пароотводящий шланг радиатора отопителя
19 – шланг подводящей трубы насоса охлаждающей жидкости
20 – заправочный шланг

Системы охлаждения двигателей ВАЗ-21114 и ВАЗ-21124 отличаются от систем охлаждения двигателей ВАЗ-2111 и ВАЗ-2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца в литом алюминиевом корпусе и расширительного бачка увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не устанавливается.

Снятие термостата

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).

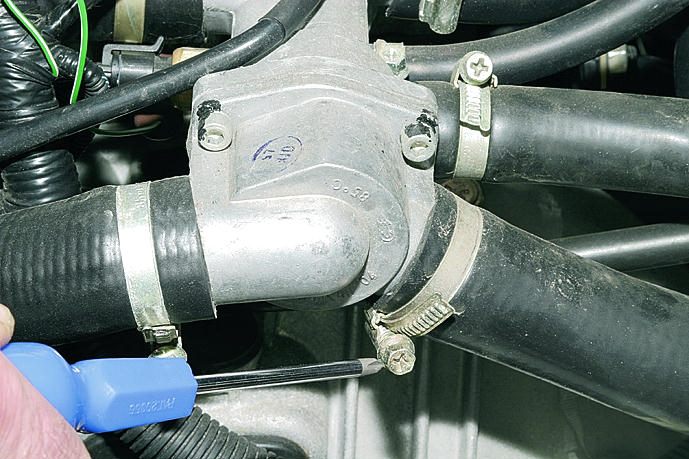

  1. Крестообразной отверткой ослабляем затяжку хомута…

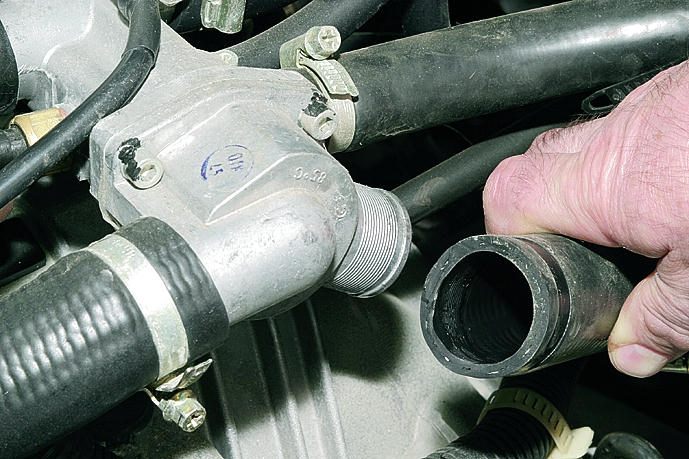

…и снимаем с патрубка корпуса термостата подводящий шланг трубы насоса охлаждающей жидкости.

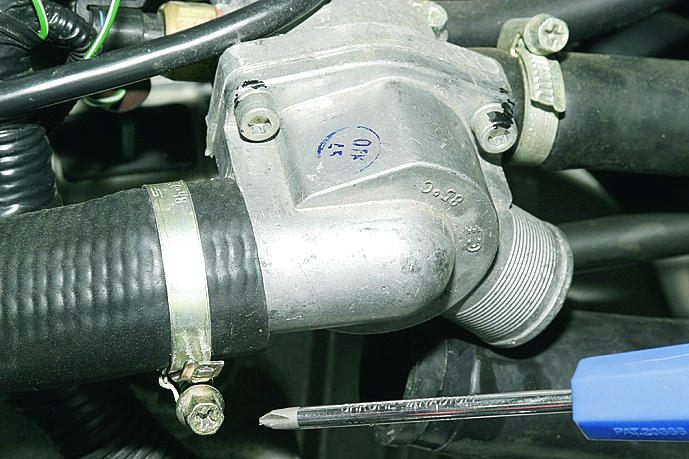

  1. Тем же инструментом ослабляем затяжку хомута

…и снимаем с патрубка термостата отводящий шланг радиатора.

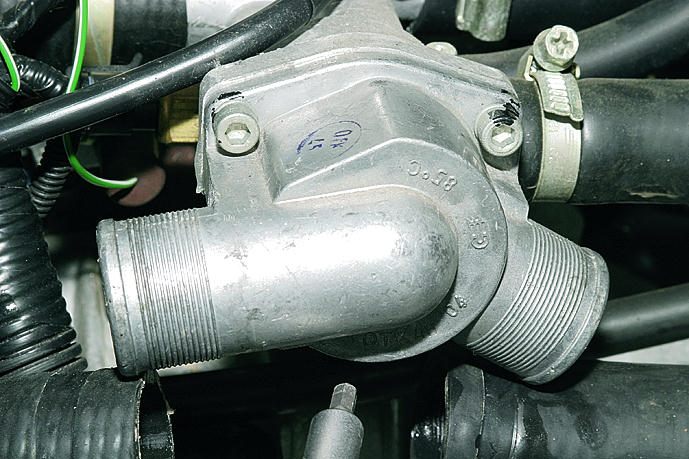

  1. Шестигранником "на 5" отворачиваем три винта крепления корпуса термостата.
  1. Вынимаем винты с расположенными под ними пружинными шайбами.

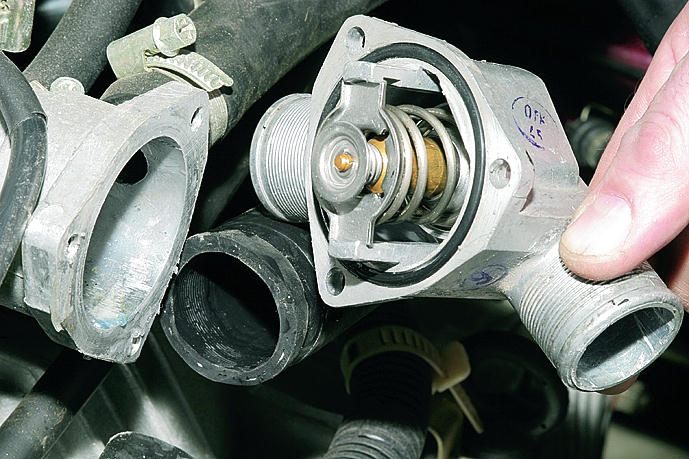

  1. Снимаем корпус термостата.

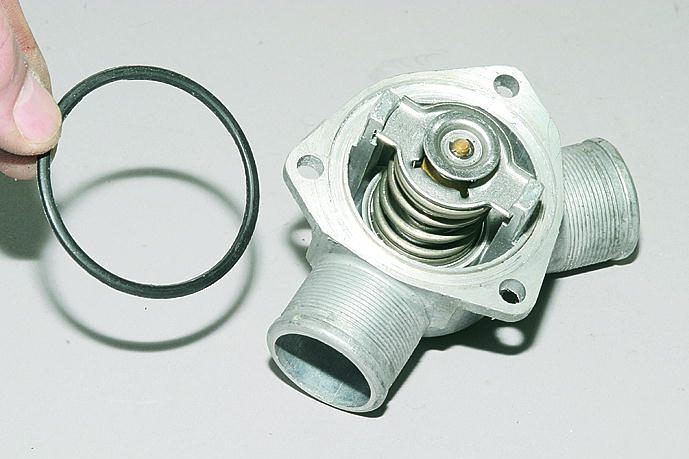

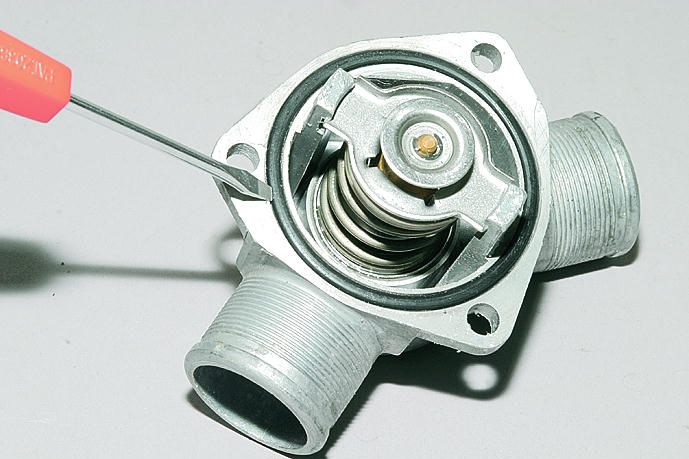

  1. Поддев отверткой…

…снимаем резиновое уплотнительное кольцо.

Дальнейшая разборка не рекомендуется, но возможна. При выходе из строя термосилового элемента лучше заменить его вместе с корпусом.

Устанавливаем термостат в обратной последовательности, всегда используя новое уплотнительное кольцо.

Снятие расширительного бачка



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).

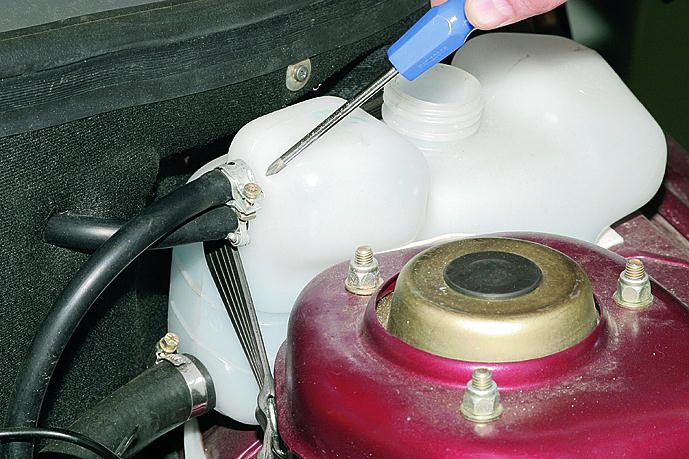

  1. Крестообразной отверткой ослабляем затяжку хомута…

…и снимаем с верхнего штуцера бачка пароотводящий шланг радиатора.

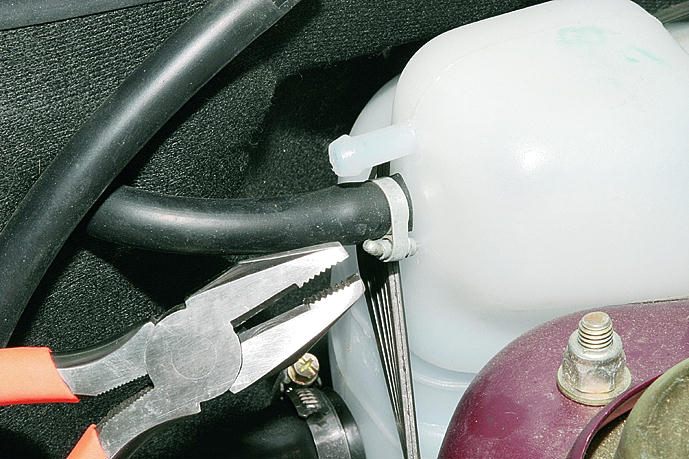

Если установлены ленточные хомуты, для ослабления их затяжки используем пассатижи.

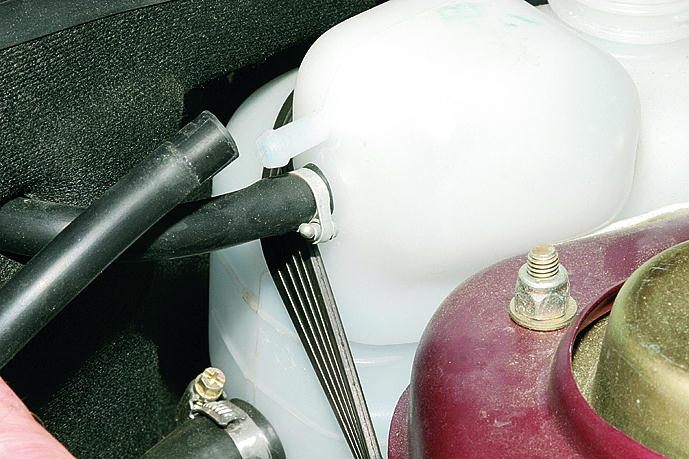

  1. Ослабляем затяжку хомута…

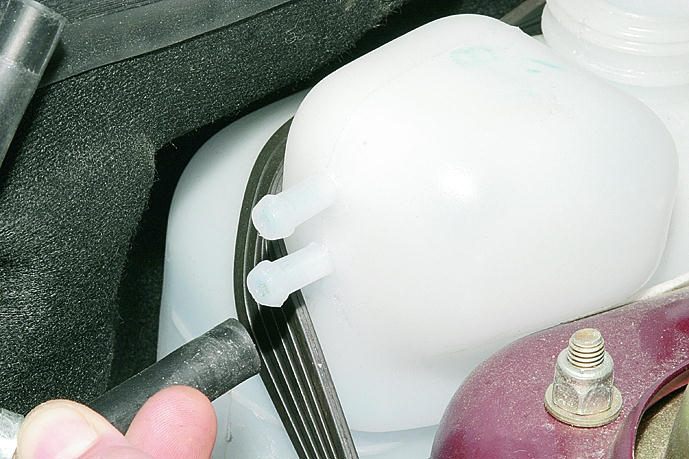

…и снимаем со среднего штуцера бачка пароотводящий шланг радиатора отопителя.

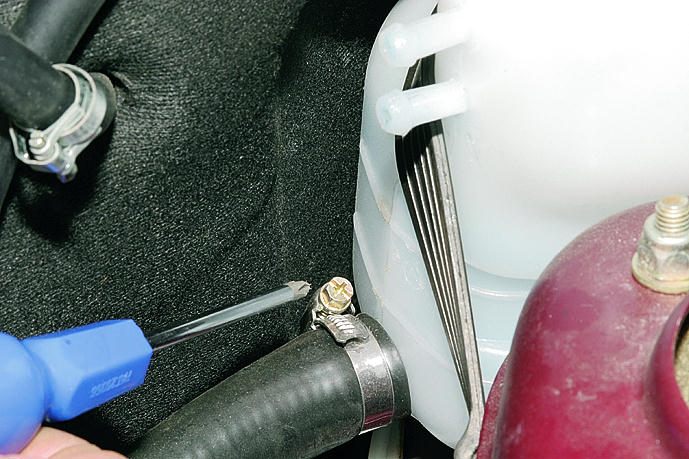

  1. Крестообразной или шлицевой отверткой ослабляем затяжку хомута…

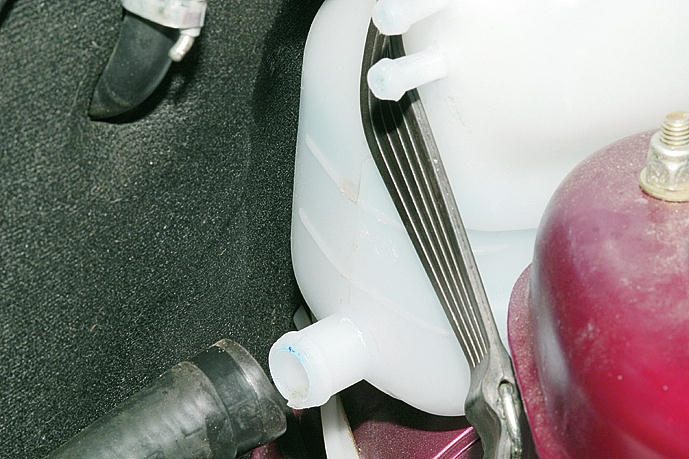

…и снимаем с нижнего штуцера бачка заправочный шланг.

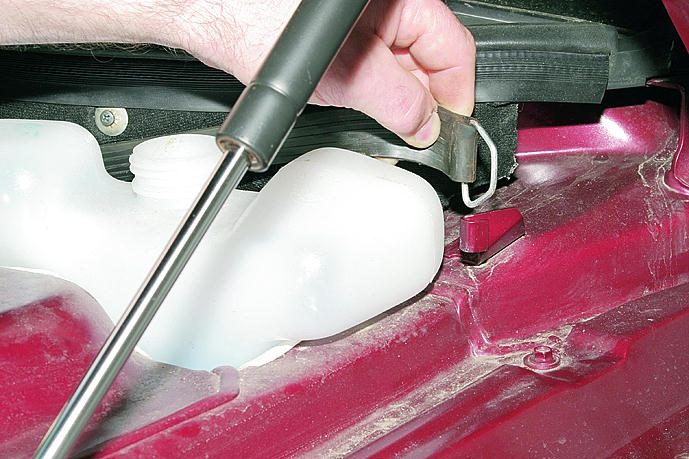

  1. Отсоединяем резиновый ремень крепления (показано верхнее крепление ремня)…

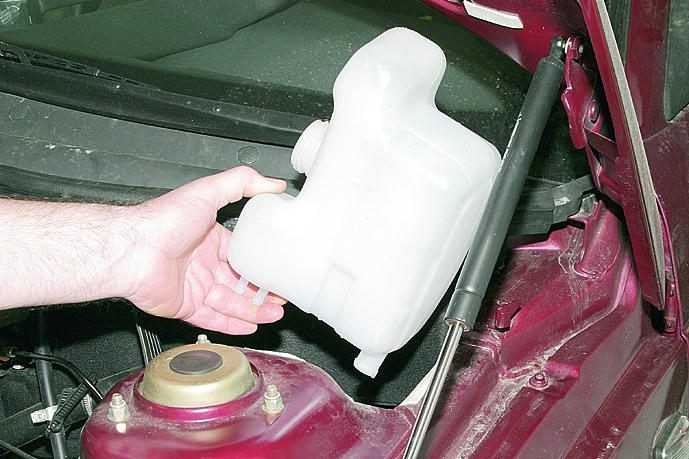

…и снимаем расширительный бачок.

Устанавливаем расширительный бачок в обратной последовательности.
