15.5. Снятие редуктора переднего моста

 ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим на подъемнике или смотровой канаве.

Сливаем масло из редуктора переднего моста (см. Замена масла в редукторе переднего моста).
Отсоединяем от редуктора переднего моста карданный вал (см. Снятие карданного вала).
Демонтируем правый привод (см. Снятие приводов передних колес).
Отсоединяем левую нижнюю шаровую опору от рычага (см. Снятие нижней шаровой опоры).
Снимаем левую растяжку передней подвески (см. Снятие растяжки).

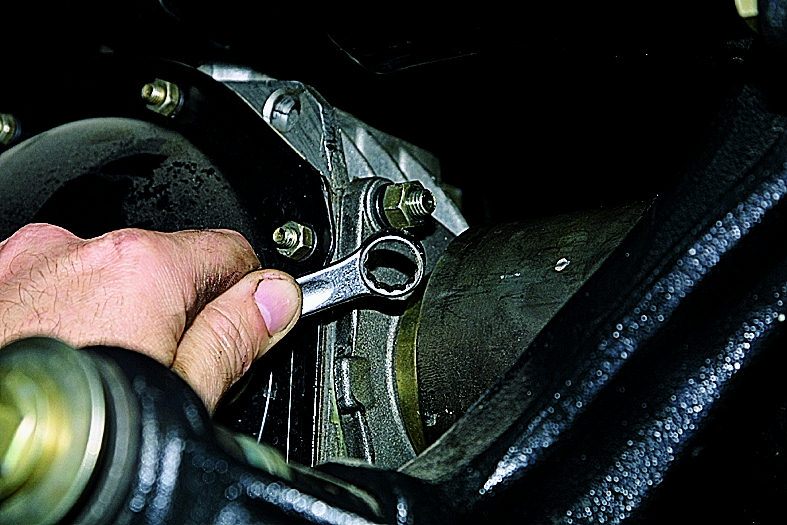

Накидным ключом «на 13» отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к редуктору переднего моста.

Монтажной лопаткой поддеваем крышку подшипника...

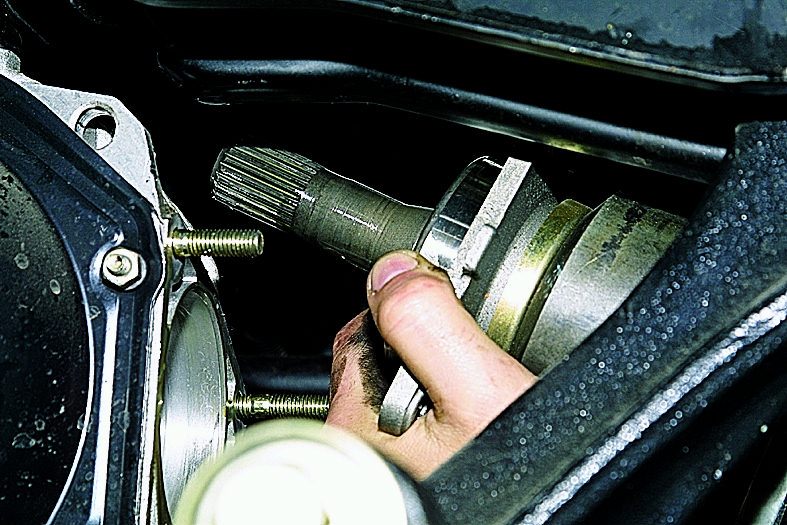

…и, оттягивая поворотный кулак с приводом влево, выводим шлицевую часть корпуса внутреннего шарнира привода из отверстия картера редуктора.

Отводим корпус внутреннего шарнира привода назад.

Ставим упор под редуктор.
Накидным ключом «на 19» отворачиваем две гайки крепления редуктора:

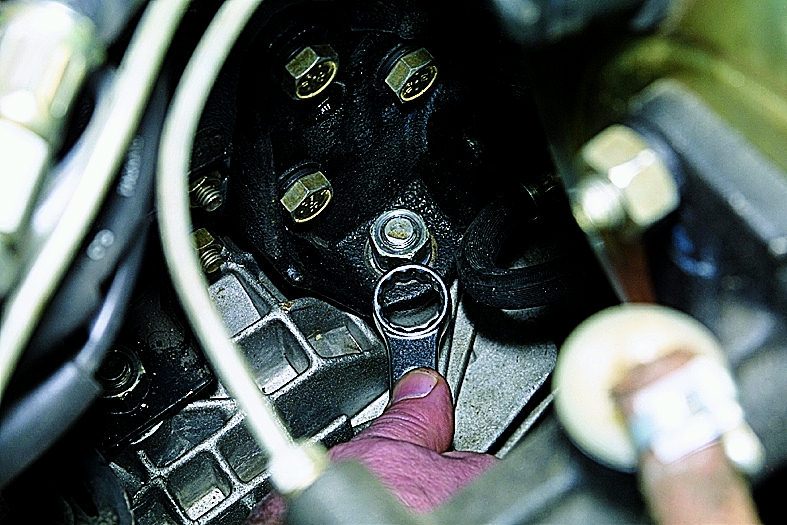

к кронштейну блока цилиндров…

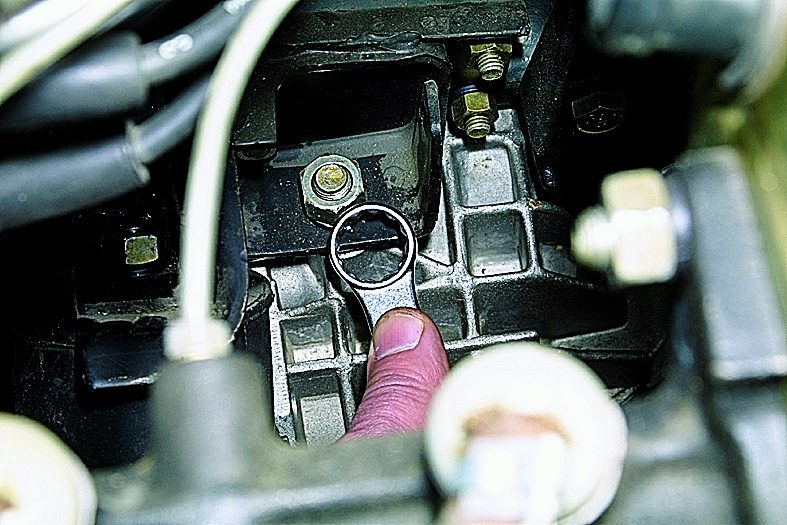

…и к левому кронштейну подвески двигателя.

Убрав упор из-под редуктора,…

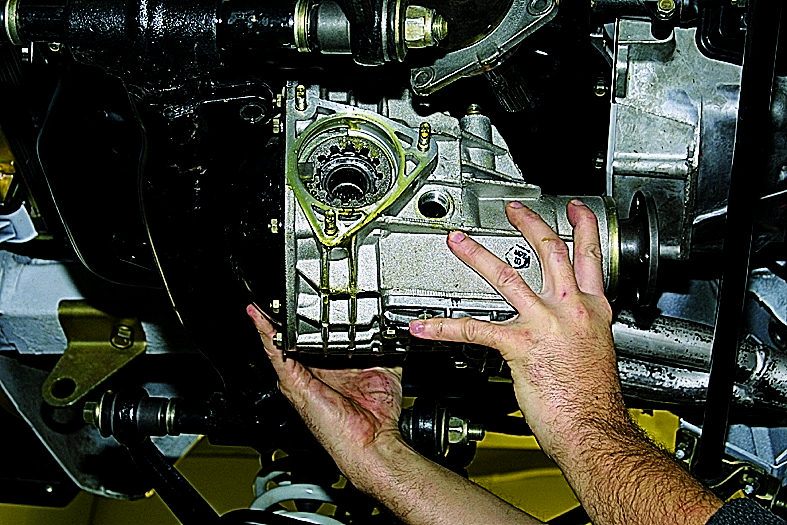

…снимаем его.

Устанавливаем редуктор в обратной последовательности.
