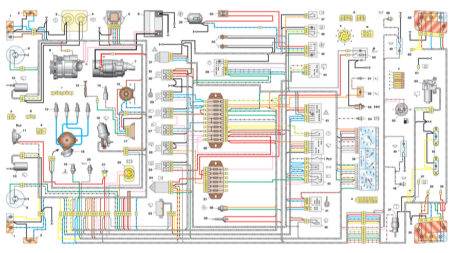

24.4. Интерактивная схема электрооборудования автомобилей ВАЗ–21213

1 - передние фонари;
2 – боковые указатели поворота;
3 - электродвигатель омывателя ветрового стекла;
4 - электродвигатель омывателя фар*;
5 - коммутатор;
6 – аккумуляторная батарея;
7 - стартер;
8 – генератор;
9 - фары;
10 – моторедукторы очистителей фар*;
11 – звуковой сигнал;
12 – свечи зажигания;
13 - концевой выключатель карбюратора;
14 - электромагнитный клапан карбюратора;
15 - катушка зажигания;
16 - моторедуктор очистителя ветрового стекла;
17 – блок управления электромагнитным клапаном карбюратора;
18 - датчик-распределитель зажигания;
19 – датчик указателя температуры охлаждающей жидкости;
20 – датчик контрольной лампы давления масла;
21 – штепсельная розетка для переносной лампы**;
22 – датчик контрольной лампы уровня тормозной жидкости;
23 – реле-прерыватель очистителя ветрового стекла;
24 – реле включения заднего противотуманного света***;
25 – реле включения обогрева заднего стекла;
26 – реле включения очистителей и омывателя фар*;
27 – реле включения ближнего света фар;
28 - реле включения дальнего света фар;
29 - реле зажигания;
30 – реле включения стартера;
31 - реле-прерыватель аварийной сигнализации и указателей поворота;
32 - электродвигатель отопителя;

33 – добавочный резистор электродвигателя отопителя;
34 – лампы подсветки рычагов управления отопителем;
35 – выключатель наружного освещения;
36 – основной блок предохранителей;
37 – дополнительный блок предохранителей;
38 – выключатель света заднего хода;
39 – выключатель стоп-сигнала;
40 – регулятор освещения приборов;
41 – выключатель зажигания;
42 – трехрычажный переключатель;
43 – выключатель аварийной сигнализации;
44 – переключатель очистителя и омывателя стекла двери задка*;
45 – переключатель электродвигателя отопителя;
46 – выключатель обогрева стекла двери задка;
47 – выключатель заднего противотуманного света;
48 – выключатели плафонов, расположенные в стойках дверей;
49 – плафоны освещения салона;
50 – прикуриватель;
51 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора;
52 – контрольная лампа прикрытия воздушной заслонки карбюратора;
53 – выключатель контрольной лампы блокировки дифференциала;
54 – выключатель контрольной лампы стояночного тормоза;
55 – датчик указателя уровня и резерва топлива;
56 – комбинация приборов;
57 – электродвигатель омывателя стекла двери задка;
58 – задние фонари;
59 – колодка для подключения дополнительных стоп-сигналов;
60 – колодки для подключения боковых указателей габарита;
61 – колодки для подключения к элементу обогрева стекла двери задка;
62 – фонари освещения номерного знака;
63 – моторедуктор очистителя стекла двери задка.

Порядок условной нумерации штекеров в колодках:

а – очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла;
б - датчика-распределителя зажигания;
в – реле-прерывателя аварийной сигнализации и указателей поворота;
г - коммутатора;
д - трехрычажного переключателя;
е - выключателя аварийной сигнализации;
ж – реле включения заднего противотуманного света;
з - задних фонарей (нумерация выводов по порядку сверху вниз);
и – комбинации приборов.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

* Устанавливаются на части выпускаемых автомобилей;
** с 2000 г. не устанавливается;
*** устанавливается с 2001 г. Раньше задний противотуманный свет включался напрямую выключателем 47, питание к которому подавалось от предохранителя 3 дополнительного блока предохранителей.
