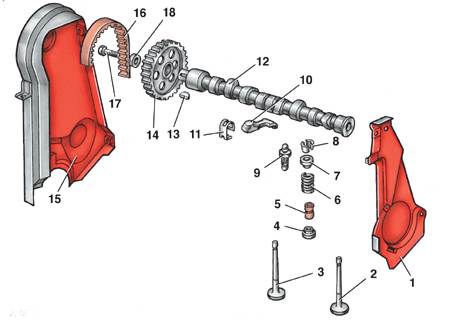

2.2.1.2. Разборка головки блока цилиндровРаспределительный вал и клапаны
|
1 – задняя крышка привода распредвала;
2 – выпускной клапан;
3 – впускной клапан;
4 – шайба опорная пружины клапана;
5 – маслосъемный колпачок;
6 – пружина клапана;
7 – тарелка пружины клапана;
8 – сухари клапана;
9 – регулировочный болт рычага;
|
10 – рычаг клапана;
11 – пружина рычага;
12 – распределительный вал;
13 – шпонка;
14 – зубчатое колесо распредвала;
15 – верхняя крышка привода распредвала;
16 – ремень привода распредвала;
17 – болт крепления зубчатого колеса;
18 – шайба |

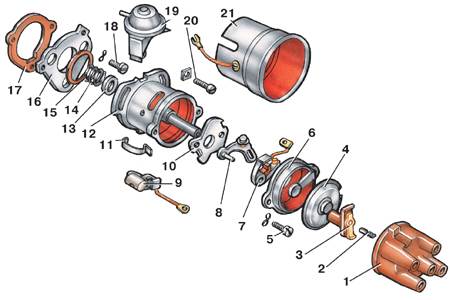

Распределитель зажигания
|
1 – крышка распределителя;
2 – контактный уголек с пружиной;
3 – бегунок;
4 – противопыльный экран;
5 – болт;
6 – крышка;
7 – подвижной контакт;
8 – неподвижный контакт;
9 – конденсатор;
10 – подвижная пластина;
11 – пружина крепления крышки распределителя;
|
12 – корпус распределителя;
13 – шайба;
14 – пружина;
15 – уплотнительное кольцо;
16 – пластина крепления распределителя;
17 – прокладка;
18 – болт крепления пластины;
19 – вакуум-корректор;
20 – болт крепления распределителя;
21 – экран |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять топливный насос вместе
с прокладками. |
| 2. Отвернуть болт 17 (см. рис.
Распределительный вал и клапаны). |
| 3. Снять зубчатое колесо 14, вынуть
из выемки на распредвалу шпонку 13. |
| 4. Отвернуть болты 20 (см. рис.
Распределитель зажигания) и снять распределитель
зажигания. Снять шайбу 13, пружину 14 и уплотнительное кольцо 15. |
| 5. Отвернуть болты 18 и снять пластину
16 и прокладку 17. |
| 6. Максимально вывернуть болты 9
(см. рис. Распределительный вал и
клапаны) и снять с них пружины 11 и рычаги 10, предварительно
пометив их, чтобы установить при сборке на свое место. |
 |
7. Снять маслопровод. |
| 8. Аккуратно, чтобы не повредить
шейки и кулачки, вынуть распределительный вал в сторону крепления
распределителя зажигания. |
| 9. Если это необходимо, вынуть сальник
3 (см. рис. Головка блока цилиндров). |
| 10. Специальным
приспособлением сжать пружину 6 клапана (см. рис. Распределительный
вал и клапаны) и вынуть сухари 8. |
| 11. Ослабляя нажим на рычаг приспособления,
освободить пружину клапана. Снять приспособление. Снять тарелку 7
и вынуть пружину 6. |
| 12. Снять маслосъемный колпачок
5 и опорную шайбу 4, подложив предварительно что-нибудь в камеру сгорания,
чтобы предотвратить выпадение клапана. |
| 13. Вынуть клапан со стороны камеры
сгорания и пометить его, чтобы при сборке установить на то же место.
Подобным образом вынуть и остальные клапаны. |
|
Разборка головки блока цилиндров двигателей МН и 2G (с гидравлическими толкателями
клапанов)
Номера крышек подшипников двигателей MH и 2G
|
|
А – выступ крышки подшипника, направленный
к впускной трубе;
В – номер подшипника, выбитый на крышке |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять топливный насос с прокладками. |
| 2. Снять распределитель зажигания и зубчатое
колесо распредвала, как описано в предыдущем параграфе. |
| 3. Отвернуть гайки и снять крышки № 5, 1 и
3 подшипников распредвала.
|
| 4. Ослабить и равномерно, по диагонали, отвернуть
гайки крышек № 2 и 4 подшипников. Снять крышки. |
| 5. Вынуть распределительный вал и снять сальник. |
| 6. Вынуть гидротолкатели клапанов, предварительно
пометив их, для того чтобы при сборке установить на свое место. |
| 7. Снять клапаны, как описано выше в пп.
10–13. |
|
|
|
