2.9.10. Проверка прокачки топливного бака

Выполнение проверки
Отсоедините вентиляционный шланг. Для этого сожмите кнопку разблокировки.

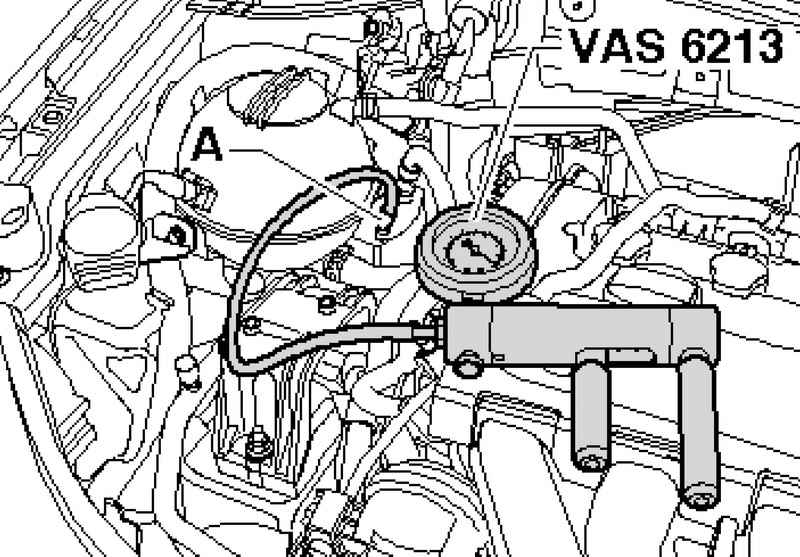

Подключение ручного вакуумного насоса к вентиляционному шлангу
Рис. 2.217. Подключение ручного вакуумного насоса к вентиляционному шлангу


Подключите ручной вакуумный насос, как показано на рисунке, к вентиляционному шлангу (рис. 2.217).

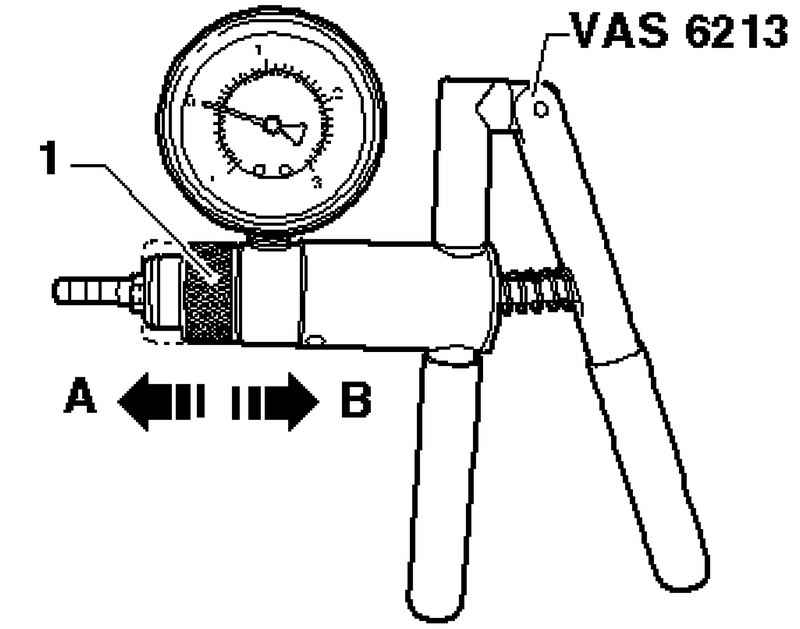

Положение А для создания «разрежения» на вакуумном насосе
Рис. 2.218. Положение А для создания «разрежения» на вакуумном насосе


Установите подвижное кольцо 1 на вакуумном насосе в положение А для создания «разрежения» (рис. 2.218).
Несколько раз задействуйте ручной вакуумный насос. Пониженное давление образовываться не должно.

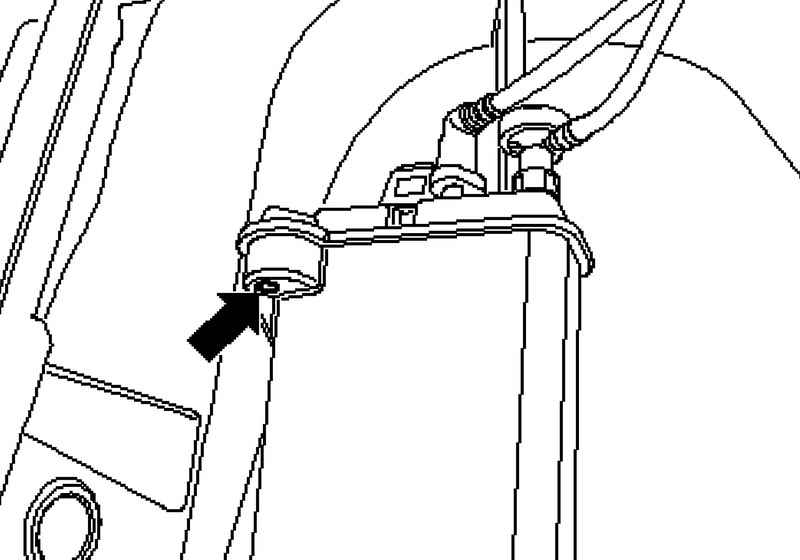

Вентиляционное отверстие на абсорбере
Рис. 2.219. Вентиляционное отверстие на абсорбере


Закройте вентиляционное отверстие на абсорбере и вновь несколько раз покачать насос. Должно образоваться пониженное давление (рис. 2.219).
