2.8.19. Снятие и установка распредвалов

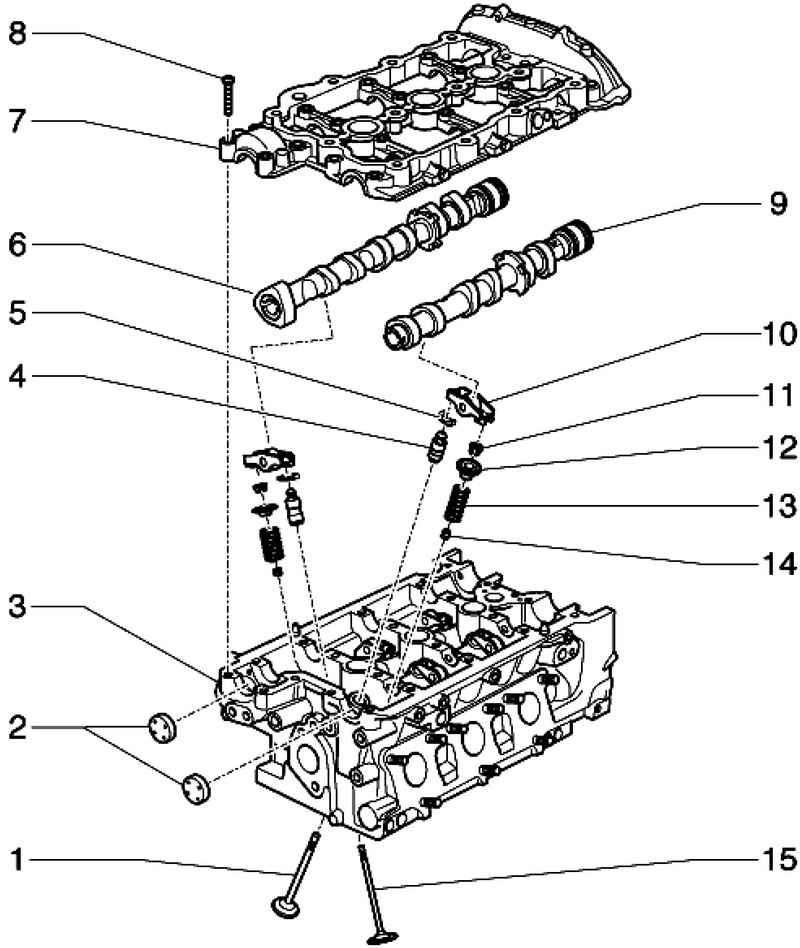

Рис. 2.381. Компоненты клапанного механизма: 1 – выпускной клапан; 2 – заглушка; 3 – головка блока цилиндров; 4 – опорный элемент; 5 – предохранительная скоба; 6 – впускной распредвал; 7 – рама распредвала; 8 – болт 9 Н·м; 9 – выпускной распредвал; 10 – роликовый рычаг; 11 – чеки клапана; 12 – тарелка пружины клапана; 13 – пружина клапана; 14 – маслосъемный колпачок; 15 – впускной клапан

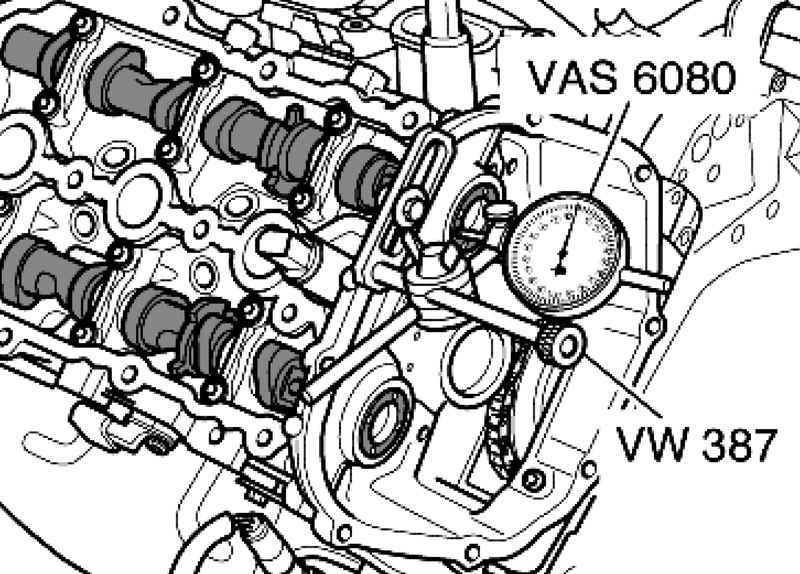

Рис. 2.382. Проверка осевого смещения распредвалов

Проводите измерения при снятых роликовых рычагах и опорных элементах.

Закрепите универсальный штатив микрометра с микрометром на ГБЦ.

Определите осевое смещение.

Осевое смещение: 0,100–0,191 мм.

Снимите крышки ГБЦ.

Снимите левую и правую крышки приводной цепи.

Снимите цепной привод с распредвалов.

Для снятия распредвалов правой ГБЦ следует демонтировать вакуумный насос усилителя тормозов.

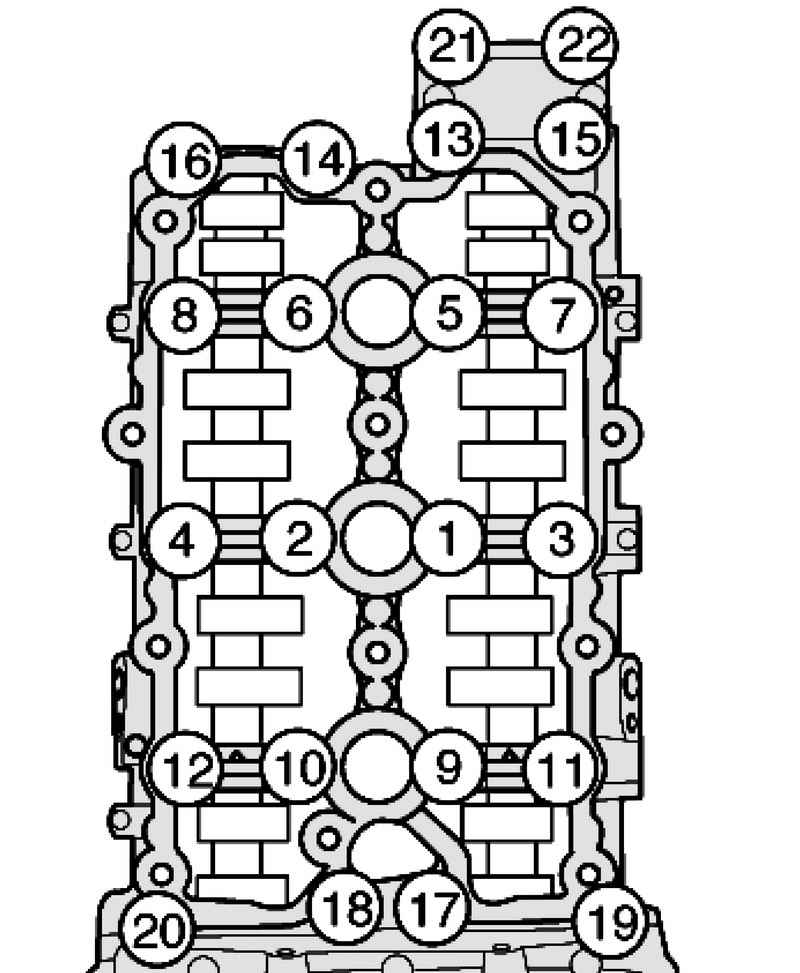

Рис. 2.383. Последовательность ослабления болтов рамы распредвала

Ослабьте болты рамы распредвала в последовательности 22–1 (рис. 2.383).

ПРИМЕЧАНИЕ На рисунке показана рама распредвала левой ГБЦ.

Осторожно снимите раму распредвала.

Пометьте и снимите распредвалы.

Удалите остатки герметика на ГБЦ и раме распредвала, например, с помощью дрели с зажатой щеткой с пластмассовой щетиной.

ПРИМЕЧАНИЕ Прокладки и уплотнительные кольца необходимо заменить. Коленвал должен быть зафиксирован фиксирующим болтом.

ВНИМАНИЕ Следите за тем, чтобы остатки герметика не попали в ГБЦ и подшипники.

Очистите посадочные поверхности; на них не должно быть масла и смазки.

Смажьте рабочие поверхности распредвалов моторным маслом.

Положите раму распредвала на верстак, подложив мягкую подкладку.

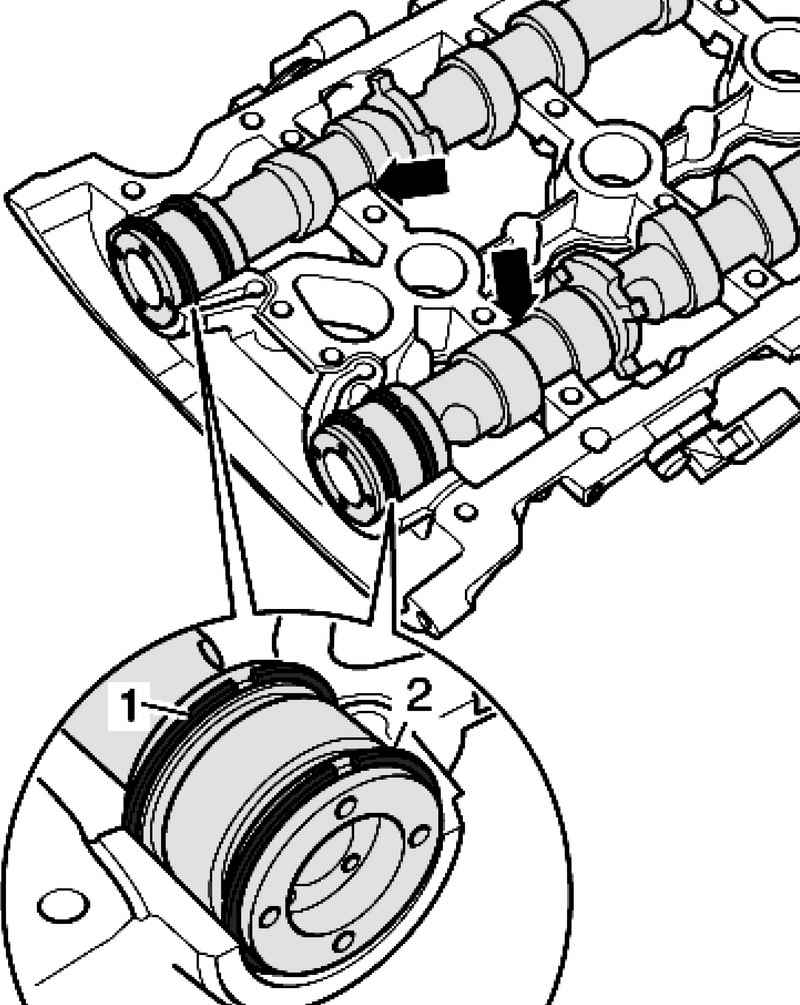

Рис. 2.384. Схема укладки распредвалов в раму

Уложите распредвалы в раму (рис. 2.384).

Распредвалы должны четко лежать в осевых подшипниках рамы.

Кулачки 1 и 2 клапанов должны быть направлены вверх или вниз, ни в коем случае не в сторону (рис. 2.384).

Переверните раму распредвала с установленными на ней распредвалами, прочно удерживая их при этом.

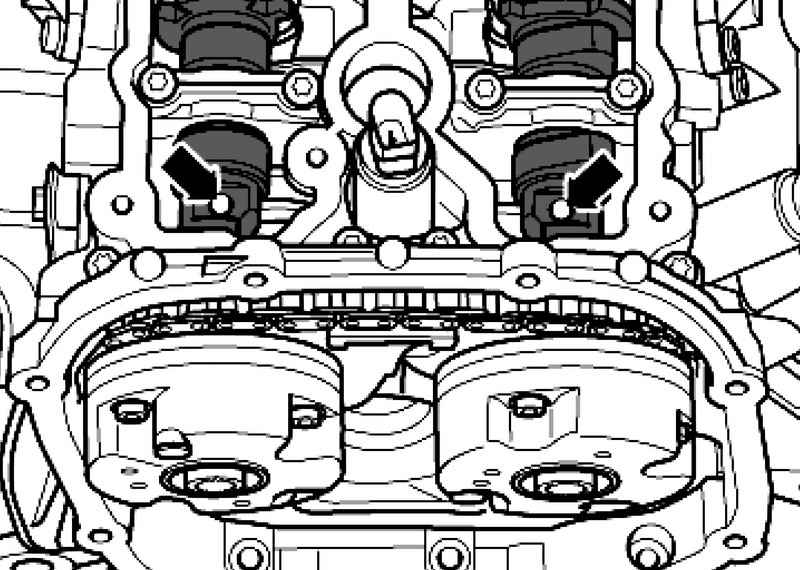

Рис. 2.347. Положение резьбовых отверстий

Проверните распредвалы, пока резьбовые отверстия не примут верхнее положение (рис. 2.347).

Проверьте, лежат ли распредвалы четко в осевых подшипниках рамы.

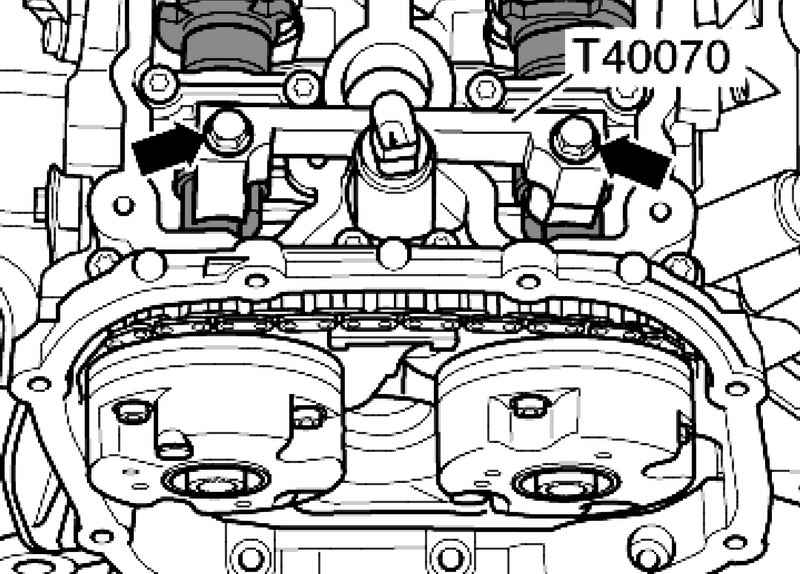

Рис. 2.348. Установка фиксаторов распредвалов

Установите фиксатор распредвалов, как показано на рисунке 2.348, и затяните болты с моментом 20 Н·м.

Отрежьте носик тюбика по передней отметке (диаметр отверстия около 1 мм).

Снова переверните раму распредвалов.

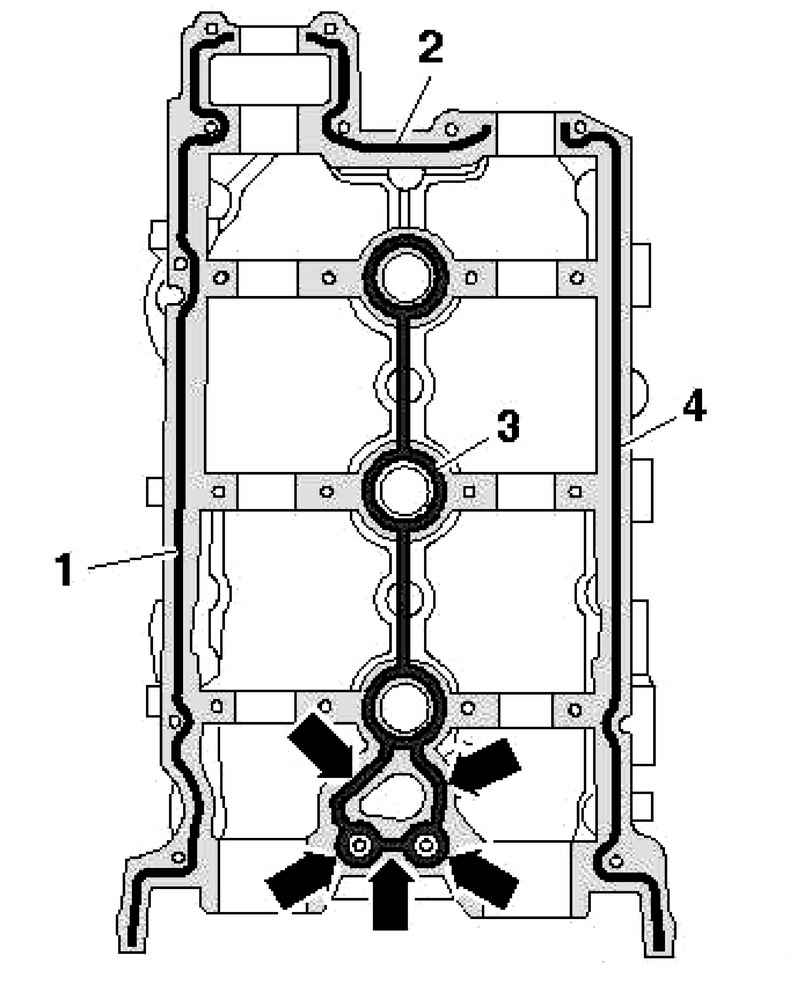

Рис. 2.385. Схема укладки герметика на раму распредвалов

Нанесите небольшое количество герметика в канавку прокладки 3 в зоне открытия электромагнитного клапана системы регулировки фаз газораспределения (рис. 2.385).

Установите прокладку в раму распредвала и удалите вытекающий герметик на прокладке и раме распредвалов.

Нанесите валики герметика 1, 2 и 4 на чистые посадочные поверхности рамы распредвалов, как показано на рисунке.

Толщина валика герметика: 1,0 мм.

ПРИМЕЧАНИЕ Валики герметика следует наносить в четком соответствии с предписанием, так как в противном случае герметик может попасть в подшипники распредвалов.

Сразу же установите раму распредвалов на ГБЦ.

ПРИМЕЧАНИЕ Устанавливать и прикручивать раму распредвалов следует без промедлений, так как герметик быстро затвердевает.

После установки рамы распредвалов дайте высохнуть герметику примерно 30 мин.

Прикрутите болты рамы распредвала в последовательности 1–22 сначала от руки (рис. 2.383).

Рама распредвалов должна лежать на ГБЦ по всей площади поверхности.

Затяните болты рамы распредвала в последовательности 1–22.

ПРИМЕЧАНИЕ На рисунке показана рама распредвала левой ГБЦ.

Установите заглушки заподлицо.

Дальнейшая установка осуществляется в обратной последовательности.

ПРИМЕЧАНИЕ После установки распредвалов двигатель нельзя заводить в течение примерно 30 мин. Гидрокомпенсаторы должны быть осаждены (иначе клапаны будут соприкасайтесь с поршнями).

После работ над клапанным механизмом прокрутите двигатель от руки не менее двух оборотов, чтобы убедитесь, что ни один клапан не соприкасается с поршнем.

Установите вакуумный насос усилителя тормозов.

Установите цепной привод распредвалов.

Установите крышки левой и правой приводных цепей.

Установите крышки ГБЦ.

Рама распредвала к ГБЦ: 9 Н·м.
