13.33. Насос в сборе

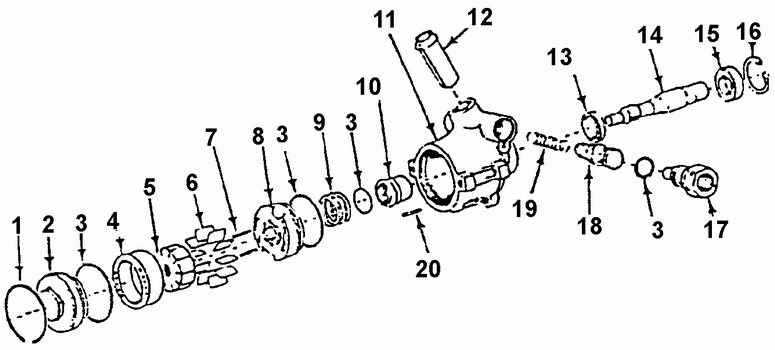

Насос рулевого гидроусилителя

1. ПРУЖИННОЕ КОЛЬЦО
2. КРЫШКА
3. УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
4. СТАТОР НАСОСА
5. РОТОР НАСОСА
6. ЛОПАСТИ (10 ШТ.)
7. УСТАНОВОЧНЫЙ ШТИФТ (2 ШТ.)
8. РАСПРЕДЕЛИТЕЛЬНАЯ КРЫШКА
9. ПРИЖИМНАЯ ПРУЖИНА
10. ВТУЛКА

11. КАРТЕР НАСОСА
12. ПАТРУБОК ВСАСЫВАНИЯ
13. УПЛОТНЕНИЕ ВАЛА
14. ВАЛ НАСОСА
15. ШАРИКОВЫЙ ПОДШИПНИК
16. ПРУЖИННОЕ КОЛЬЦО
17. ШТУЦЕР (С УПЛОТНИТЕЛЬНЫМ КОЛЬЦОМ)
18. КЛАПАН В СБОРЕ
19. ПРУЖИНА
20. УСТАНОВОЧНЫЙ ШТИФТ

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ремень.

2. Вывернуть 3 болта и снять шкив насоса.

3. Отсоединить трубопроводы (нагнетательный и всасывания) от насоса.

4. Отстегнуть 9 зажимов и снять верхнюю крышку ремня распределительного механизма.

5. Насос.

6. Снять с насоса ступицу.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить на насос ступицу.

2. Насос. Затянуть болты крепления насоса моментом 25 Нм.

3. Присоединить трубопроводы (нагнетательный и всасывания) к насосу.

4. Шкив, ввернуть 3 болта. Затянуть болты крепления шкива насоса моментом 27 Нм.

5. Ремень привода насоса.

6. Залить в систему новую рабочую жидкость.

7. Удалить из гидросистемы рулевого усилителя воздух.

Проверить

ПОРЯДОК ВЫПОЛНЕНИЯ

Наличие утечек рабочей жидкости. При наличии утечек жидкости устранить причину неисправности и удалить воздух из гидросистемы.
