13.36. Замок зажигания

Снять или отсоединить

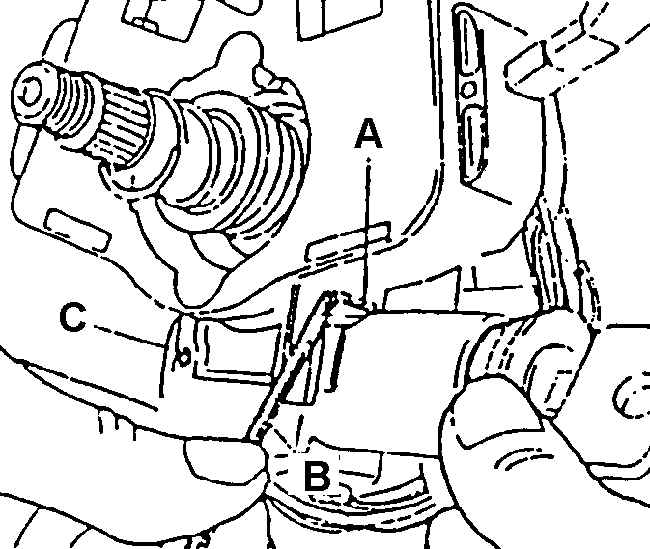

Демонтаж запорного цилиндра замка зажигания

А. СТОПОРНАЯ ПРУЖИНА (НЕ ПОКАЗАНА)
В. ПРИСПОСОБЛЕНИЕ
С. ВИНT ФИКСАЦИИ ЗАМКА

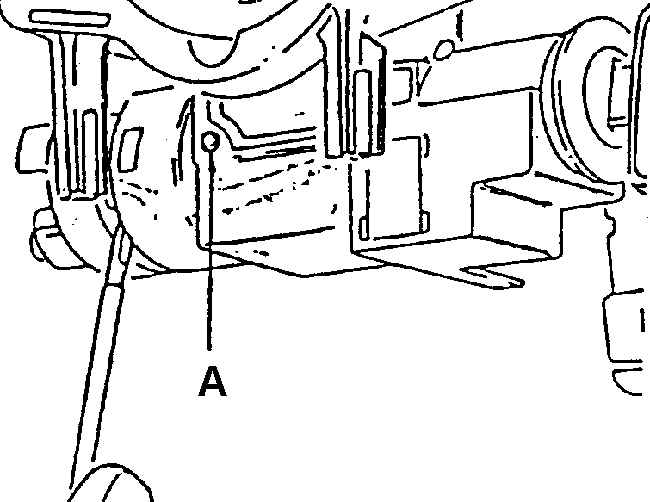

Демонтаж замка зажигания

А. ВИНТ ФИКСАЦИИ ЗАМКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрицательный провод аккумуляторной батареи.

2. Нижнюю накладку приборной доски.

3. Вывернуть 5 винтов и снять верхний и нижний кожухи рулевой колонки, которые закрывают выключатели указателей поворота и стеклоочистителя.

4. Замок зажигания.

4а. Вставить ключ в замок зажигания и повернуть в положение II.

4б. Нажать вниз на стопорную пружину.

5. Замок зажигания. Отсоединить электропроводку и вывернуть винт фиксации замка.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрицательный провод аккумуляторной батареи.

2. Замок зажигания. Подсоединить электропроводку и ввернуть винт фиксации замка.

3. Запорный цилиндр замка.

4. Верхний и нижний кожухи рулевой колонки.

5. Нижнюю накладку приборной доски.
