13.35. Рулевое колесо

Снять или отсоединить

Демонтаж рулевого колеса

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрицательный провод аккумуляторной батареи.

2. Накладку кнопки и электрическую проводку звукового сигнала.

3. Гайку и фиксирующую шайбу. Отметить взаимное положение рулевого колеса и рулевого вала.

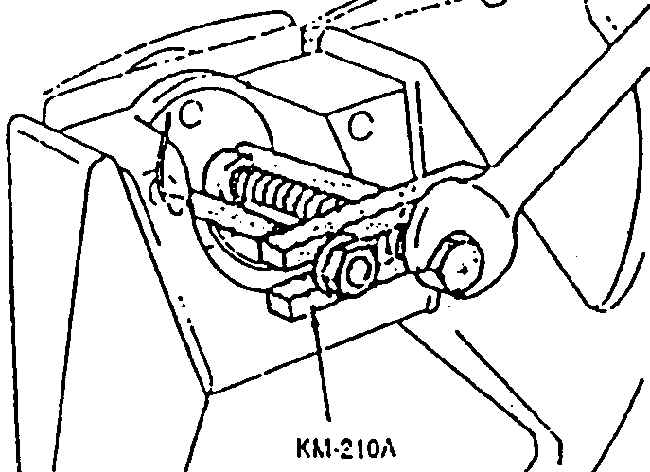

4. Рулевое колесо с помощью съемника КМ-210А.

5. Отстегнуть контактное кольцо от рулевого колеса при необходимости.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Контактное кольцо на рулевое колесо (при необходимости).

2. Установить рулевое колесо на рулевой вал, совместив сделанные перед демонтажом метки. Механизм возврата рычага управления указателями поворота должен располагаться слева.

3. Фиксирующую шайбу и гайку. Затянуть гайку крепления рулевого колеса на рулевом валу моментом 17 Нм.

4. Отогнуть ланки фиксирующей шайбы.

5. Присоединить электропроводку звукового сигнала и установить накладку кнопки сигнала.
