5.3.2. Диагностика неисправностей, проверка компонентов системы К/В

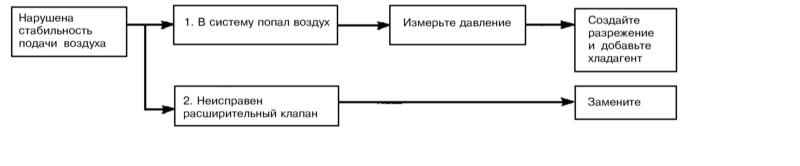

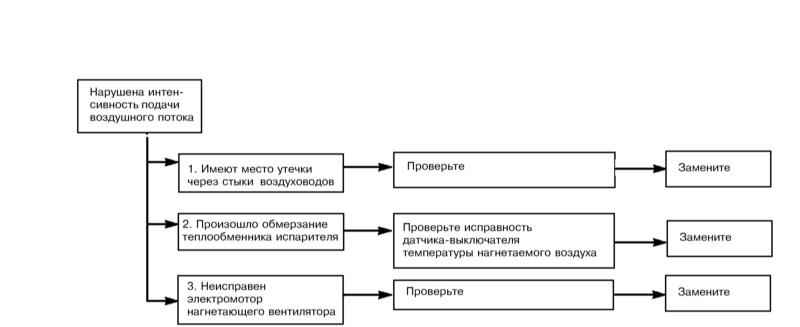

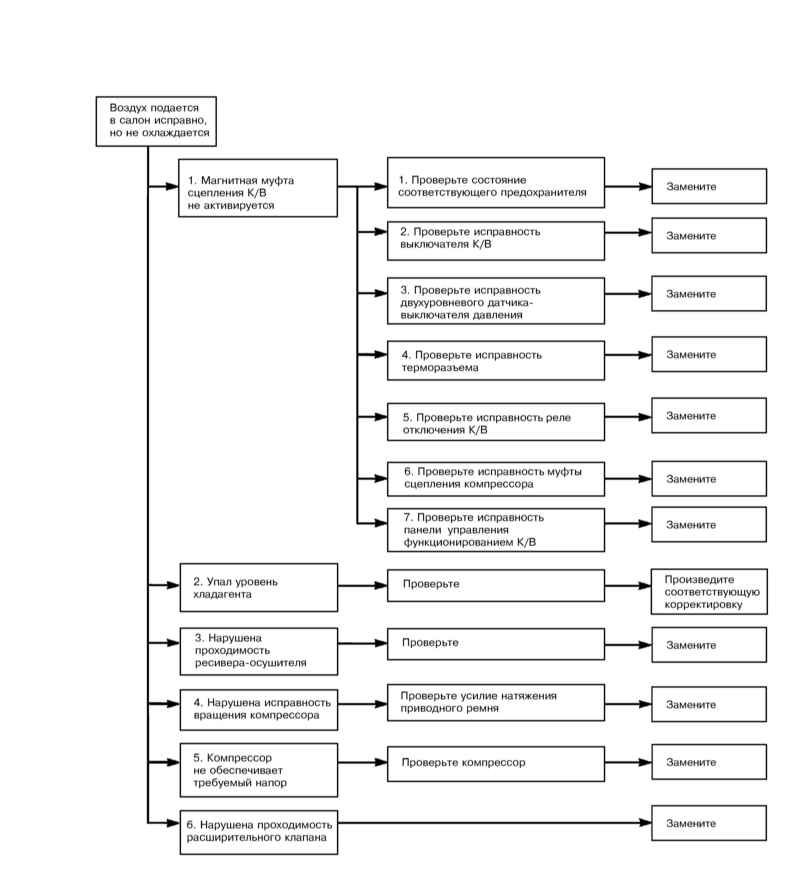

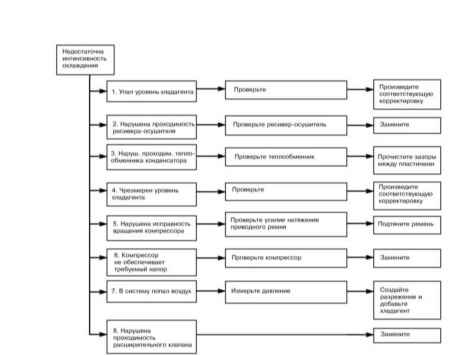

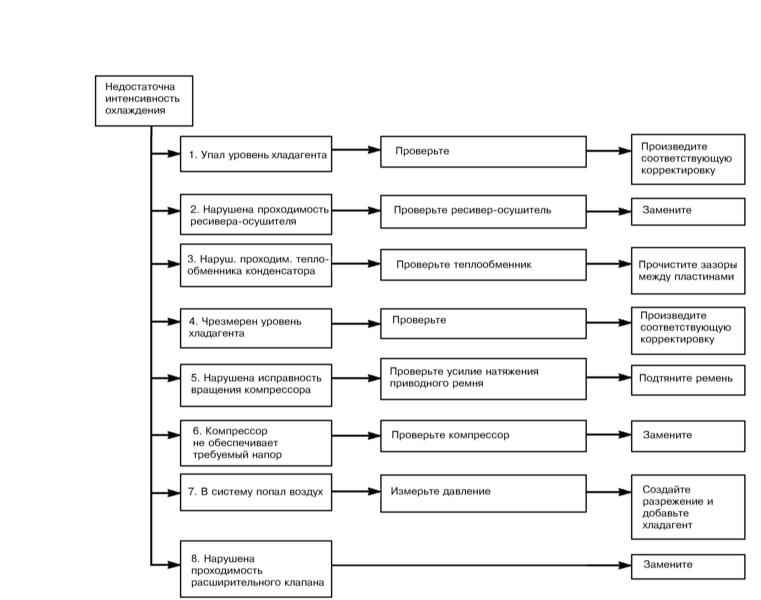

Карта диагностики отказов К/В

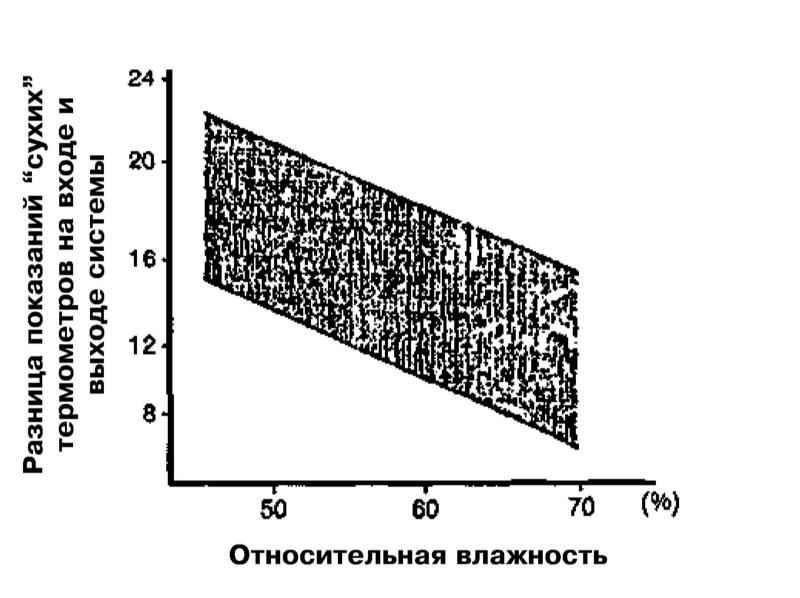

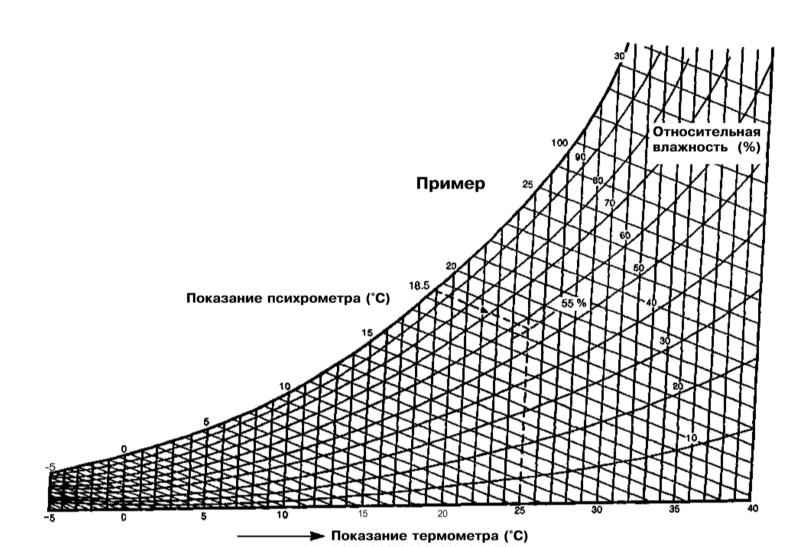

Проверка производительности К/В
Проверка давления в рефрижераторном тракте
|
|

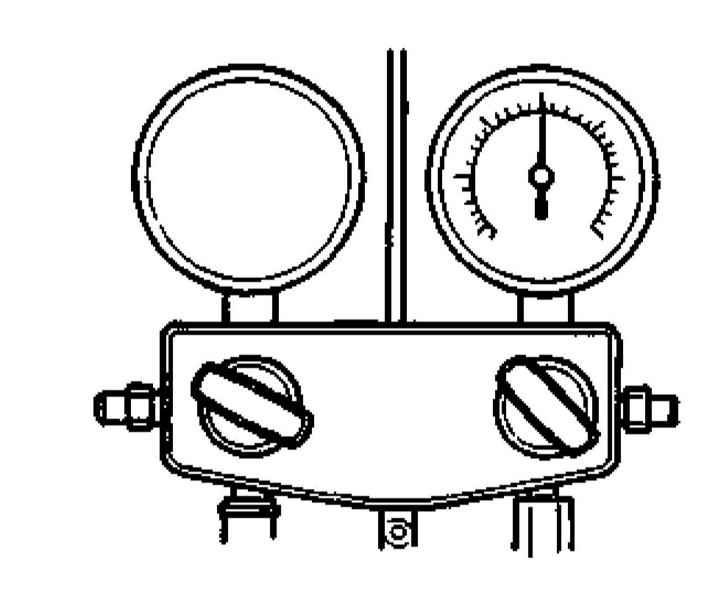

- Действуя в соответствии с инструкциями изготовителей, подсоедините к системе специальный измерительный узел.
- Запустите двигатель и поднимите его обороты до значения 2000 в минуту.
- Запустите нагнетающий вентилятор на максимальный скоростной режим и активируйте К/В в режиме максимальной хладопроизводительности.
- Включите режим циркуляции воздуха.
- Считав показания измерительного узла, определите давления в высоконапорном и низконапорном контурах рефрижераторного тракта. Сравните результаты измерений с требованиями
Спецификаций Главы Системы охлаждения, отопления, вентиляции и кондиционирования воздуха, в случае необходимости проверьте производительность К/В.
|
|
Проверка уровня хладагента
|
|
- Запустите двигатель на холостые обороты и прогрейте его нормальной рабочей температуры.
- Запустите К/В и дайте ему поработать несколько минут в режиме максимальной производительности.
|

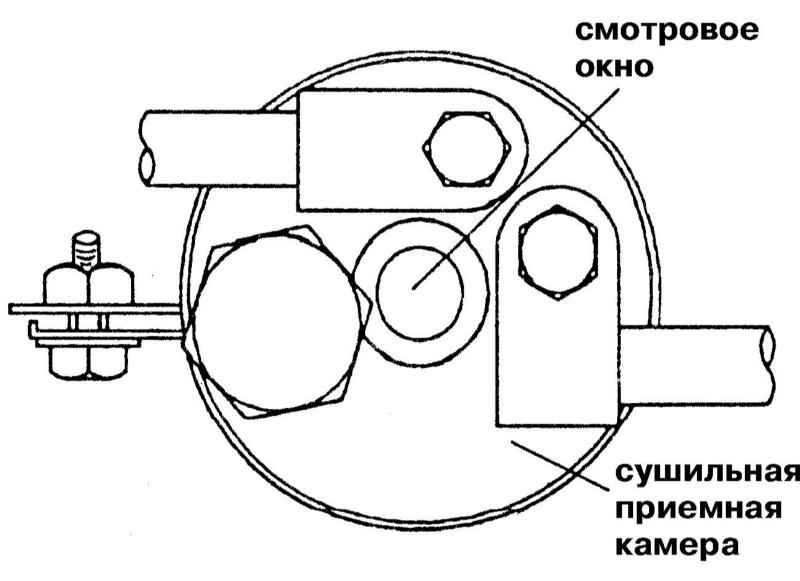

- Загляните в специальное смотровое окно (1) в верхней части корпуса ресивера-осушителя (2). Сверяя результат наблюдения с приведенными в таблице данными, определите уровень хладагента в рефрижераторном тракте и примите соответствующие меры по устранению неполадок.
|
|
Результат наблюдения
|
Уровень хладагента в системе
|
Необходимые меры
|
|
К/В активирован
|
| Хладагент пузырится
|
Недостаточен
|
Проверьте давление, произведите соответствующую корректировку
|
| Хладагент не пузырится
|
Превышение или норма
|
Выключите К/В и продолжайте наблюдение
|
|
К/В выключен
|
| Сразу после выключения хладагент остается прозрачным
|
Превышение
|
Проверьте давление, произведите соответствующую корректировку
|
| Сразу после выключения хладагент вспенивается, затем, спустя короткое время вновь становится прозрачным
|
Норма
|
Конец проверки
|
|
|
|
