5.3.7. Снятие, проверка и установка вентилятора конденсатора К/В

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Вентиляторная сборка помещается впереди теплообменника конденсатора, сразу за передней решеткой.
Подоприте колеса противооткатными башмаками.
Отсоедините отрицательный провод от батареи.
Снимите три фиксатора крепления отделочной панели к верхней секции переднего кожуха.
Выверните винт крепления передней решетки к стойке капота.
Аккуратно отожмите четыре стопорных язычка и снимите переднюю решетку.
Высвободите фиксаторы из боковых секций переднего кожуха и защелкните их на свои штатные места в переднюю решетку.

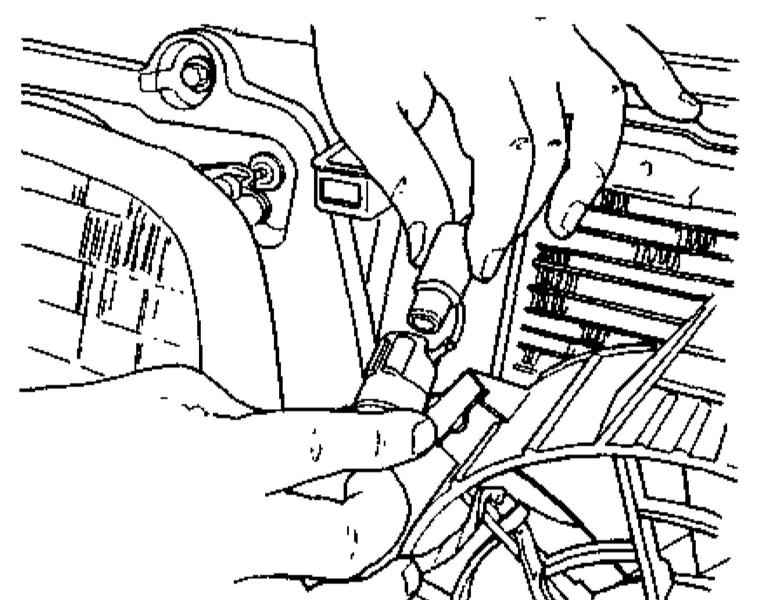

Рассоедините разъем электропроводки вентилятора конденсатора.

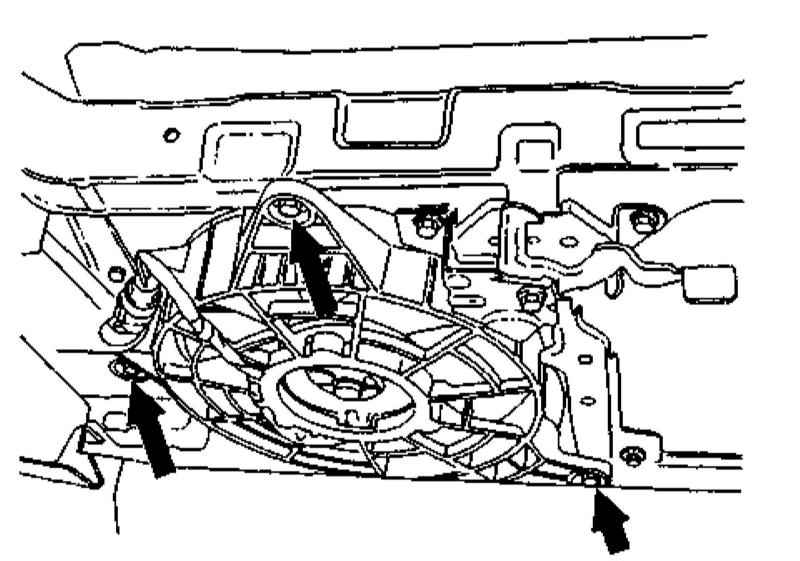

Выверните крепежные болты и снимите вентиляторную сборку.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

При помощи омметра удостоверьтесь в наличии проводимости между клеммами разъема электропроводки вентилятора. Если проводимость отсутствует, замените приводной электромотор.
Подайте на клеммы электромотора питание 12 В, - если крыльчатка не начнет вращаться, замените электромотор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований Спецификаций Системы охлаждения, отопления, вентиляции и кондиционирования воздуха к усилиям затягивания резьбового крепежа и надежностью защелкивания фиксаторов.
