5.3.4. Снятие и установка сборки отопителя, обслуживание компонентовСнятие
|
|
- Подоприте колеса противооткатными башмаками.
- Слейте охлаждающую жидкость (см. Главу Текущий уход и обслуживание).
- Силами подготовленного специалиста произведите разрядку и эвакуацию рефрижераторного тракта системы К/В.
- Снимите панель приборов (см. Главу Кузов).
- Снимите сборку нагнетающего вентилятора/испарителя (см. Раздел
Снятие и установка сборки нагнетающего вентилятора/испарителя, обслуживание компонентов).
- Отсоедините низконапорную линию рефрижераторного тракта от выпускного штуцера испарителя на переборке двигательного отсека.
|
- Отсоедините высоконапорную линию рефрижераторного тракта от впускного штуцера испарителя на переборке двигательного отсека.
|
- Сразу же закупорьте открытые концы штуцерных разъемов во избежание внутреннего загрязнения рабочего тракта К/В.

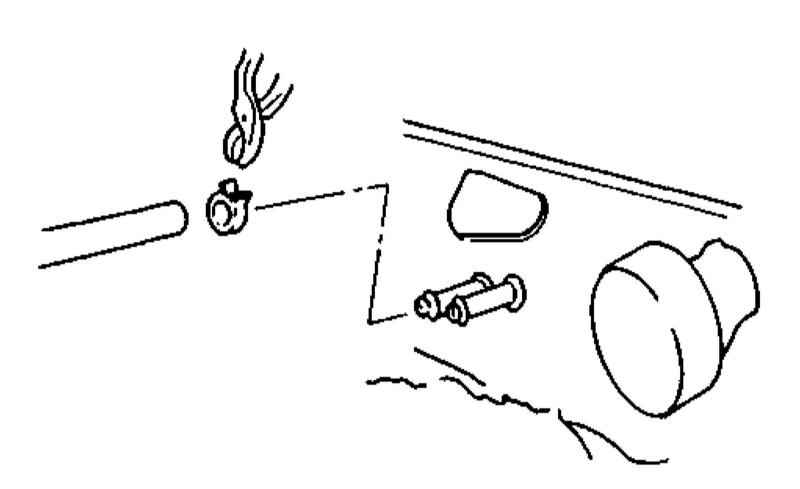

- Отсоедините возвратный шланг от выпускного патрубка теплообменника отопителя.
- Отсоедините подающий шланг от впускного патрубка теплообменника отопителя.
- Отсоедините от блока электропроводку от сборки нагнетающего вентилятора.
- Отогните панель коврового покрытия с целью обеспечения доступа к сервисной крышке.
- Отпустите четыре крепежные гайки и снимите сервисную крышку (см.
иллюстрацию).
- Выверните два верхних болта крепления сборки нагнетающего вентилятора.
- Отдайте две нижних гайки и снимите блок нагнетающего вентилятора с крепежных шпилек на переборке двигательного отсека.
- Отсоедините электропроводку сервопривода отопителя.
- Отпустите две нижних и одну верхнюю крепежные гайки и снимите блок отопителя.
|
|
Обслуживание компонентов

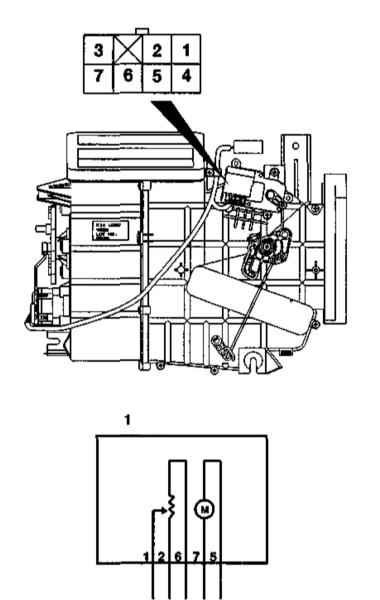

Сервопривод смесительной заслонки
|
|
|
- Удостоверьтесь, что смесительная заслонка перемещается в положение, соответствующее выбору подачи холодного воздуха при подаче питания в 12 В на контактные клеммы №№ 5 ( ) и 7 (-) разъема сервопривода, - при подаче обратного напряжения заслонка должна переместиться в противоположном направлении.
|
- Неисправный сервопривод подлежит замене.
|
|

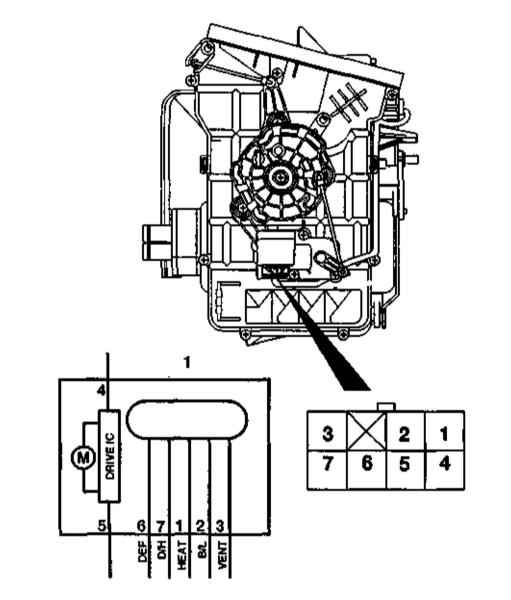

Сервопривод переключения направлений раздачи воздушного потока
|
|
|
- Подайте питание 12 В на контактные клеммы №№ 4 ( ) и 5 (-) разъема сервопривода выбора направления раздачи воздушного потока, - сервопривод должен переключаться при последовательном заземлении клемм №№ 6, 7, 1, 2 и 3.
|
- Неисправный сервопривод подлежит замене.
|
|
Установка
|
|
- Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите за соблюдением требований
Спецификаций Главы Системы охлаждения, отопления, вентиляции и кондиционирования воздуха
к усилиям затягивания резьбового крепежа.
- Заправьте систему охлаждения, запустите двигатель и проверьте его на наличие признаков развития утечек охлаждающей жидкости, в случае необходимости произведите соответствующие исправления, откорректируйте уровень теплоносителя.
- В заключение не забудьте произвести зарядку К/В силами квалифицированного специалиста автосервиса.
|
|
|
