5.3.8. Снятие, проверка и установка конденсатора К/ВСнятие
|
|
- Конденсатор помещается непосредственно впереди радиатора системы охлаждения.
- Подоприте колеса противооткатными башмаками.
- Отсоедините отрицательный провод от батареи.
- Силами подготовленного специалиста произведите разрядку рефрижераторного тракта системы К/В.
- Отсоедините от конденсатора рефрижераторные линии, - сразу же закупорьте открытые концы штуцерных разъемов во избежание внутреннего загрязнения рабочего тракта К/В.
- Снимите вентилятор конденсатора (см. Раздел
Снятие, проверка и установка вентилятора конденсатора К/В).
|

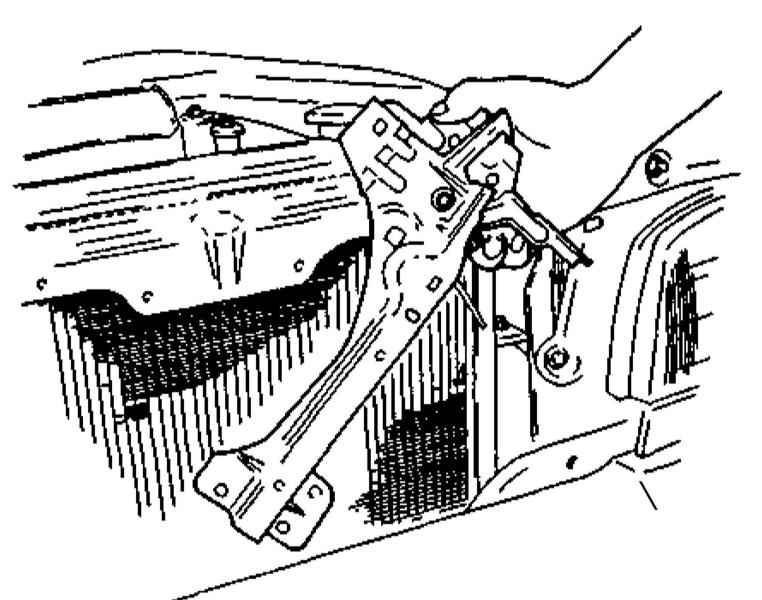

- Выверните четыре крепежных болта, снимите стойку замка капота и аккуратно, стараясь не повредить пластины радиатора, уложите ее на нижнюю секцию кожуха.
|
|

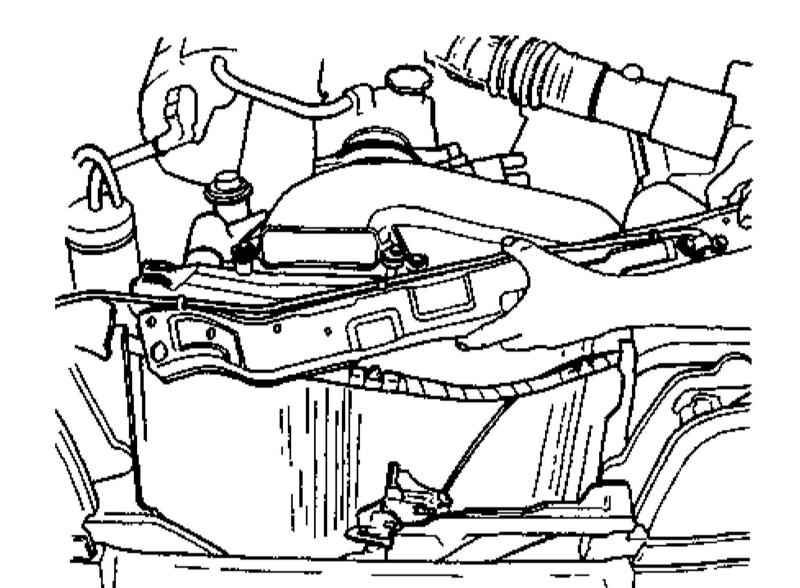

- При помощи специального упора зафиксируйте капот в поднятом положении, затем снимите верхнюю панель переднего кожуха в сборе со штатным упором капота.
|

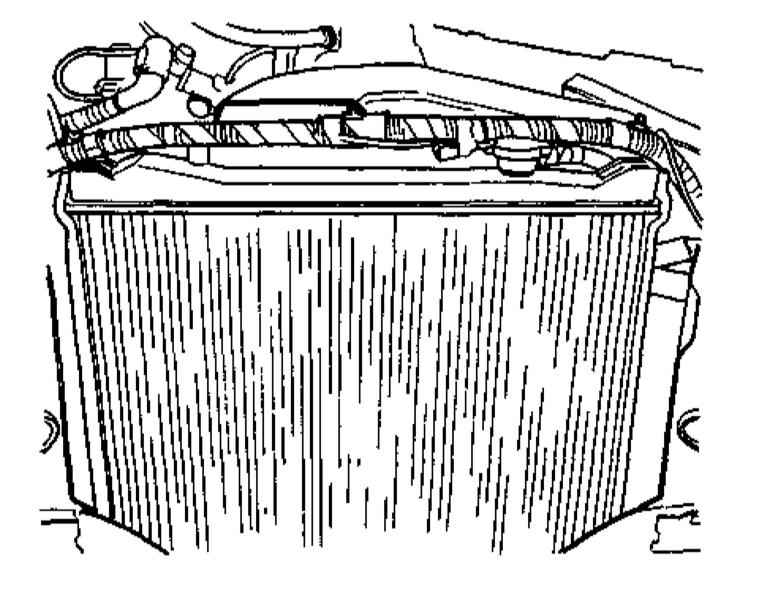

- Высвободите жгут электропроводки из промежуточных фиксаторов на панели переднего кожуха.
|
- Потянув вверх, высвободите электропроводку из левой и правой секций переднего кожуха.
|
- Проложите между радиатором и конденсатором лист картона.
|

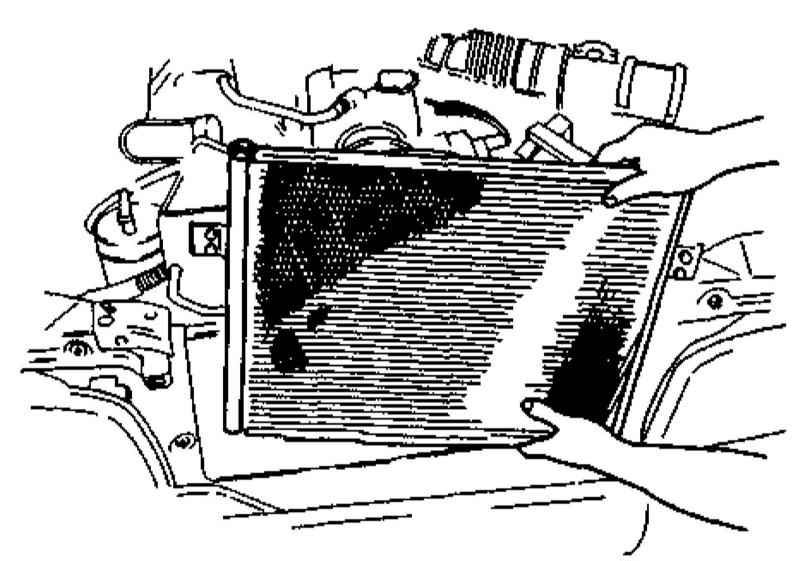

- Отпустите крепежные гайки и, подав вверх, извлеките конденсатор, - радиатор придется снять с опорных шпилек, а конденсатор оттянуть немного вперед.
|
|
|
Проверка
|
|

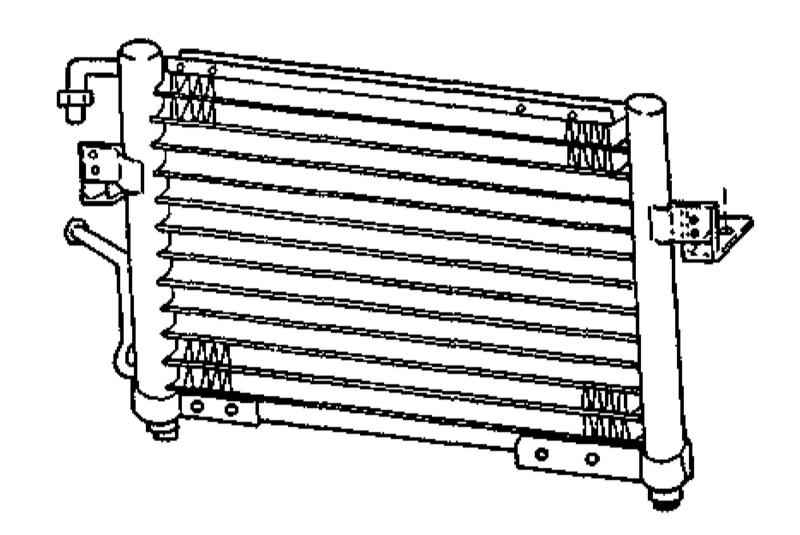

- Осмотрите конденсатор на наличие признаков развития утечек, деформаций пластин и прочих механических повреждений теплообменника, - в случае необходимости отдайте сборку в ремонт.
|
- Наденьте защитные очки и продуйте теплообменник сжатым воздухом, вручную удалите застрявшие между пластинами посторонние предметы.
|
|
|
Установка
|
|
- Установка производится в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований
Спецификаций Главы Системы охлаждения, отопления, вентиляции и кондиционирования воздуха
к усилиям затягивания резьбового крепежа.
- В заключение силами подготовленного специалиста произведите эвакуацию, вакуумную проверку и зарядку рефрижераторного тракта системы К/В, затем запустите двигатель, активируйте К/В и осмотрите штуцерные разъемы рефрижераторного тракта на наличие признаков развития утечек. В случае необходимости произведите соответствующие исправления.
|
|
|
