5.3.5. Снятие и установка коммуникационных линий рефрижераторного тракта системы К/В
|
|
- Подоприте колеса противооткатными башмаками.
- Силами подготовленного специалиста произведите разрядку рефрижераторного тракта системы К/В.
|
|
Линии испарителя
Снятие
|
|
- Проверьте компоненты охладительного тракта двигателя на наличие признаков развития утечек.
- Отсоедините и снимите аккумуляторную батарею.

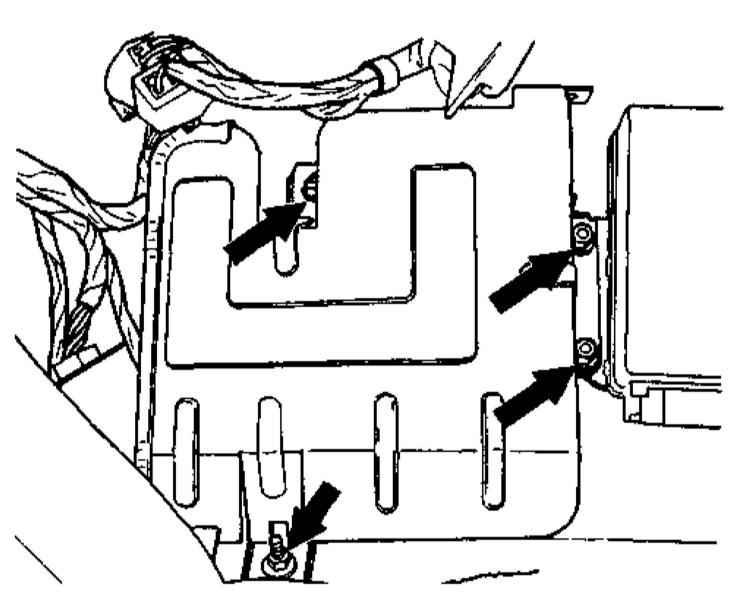

- Выверните крепежные болты, рассоедините разъемы электропроводки и соединительного шланга подающего насоса и снимите резервуар жидкости омывания ветрового стекла в двигательном отсеке (см. Главу Кузов).

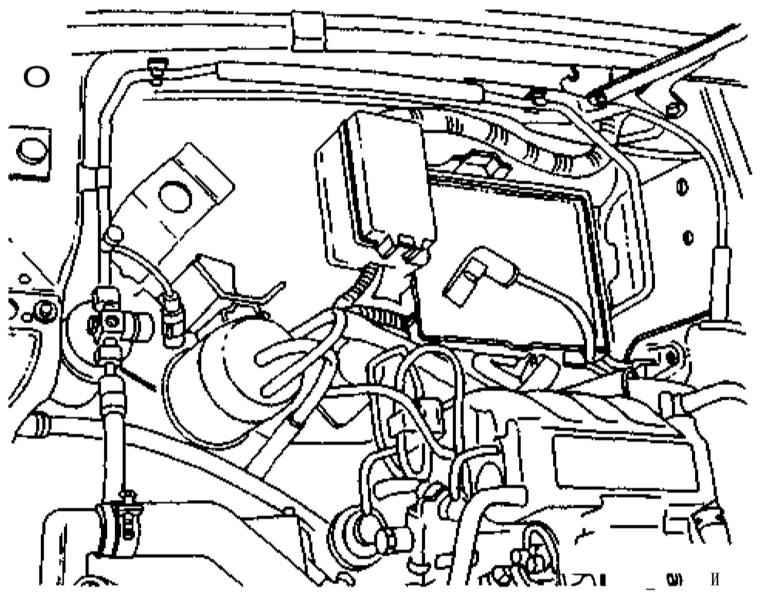

- Отпустите штуцерные гайки/болты с обеих концов подлежащей снятию линии.
|

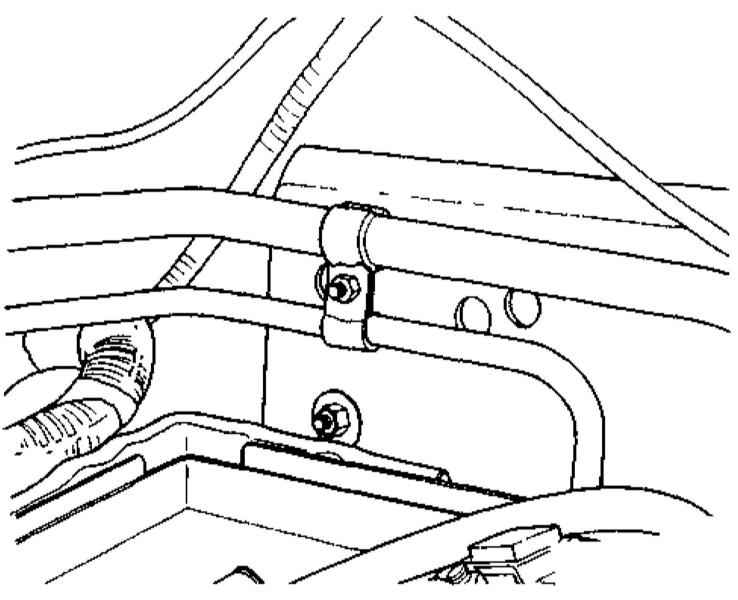

- Выверните гайки крепежных хомутов.
|
|
- Высвободите линию из промежуточных фиксаторов и снимите ее с автомобиля.
|
|
|
Установка
|
|
|
- Заведите сменную линию на свое штатное место и защелкните ее в промежуточные фиксаторы.
|
- Вручную наживите на пару витков резьбы обе штуцерные гайки.
- Выровняйте линию и затяните штуцерные гайки с требуемым усилием (13 Нм и 32 Нм).
- Вверните болты крепления разъема к переборке двигательного отсека и затяните их с требуемым усилием (24 Нм).
- Наверните и затяните малую крепежную гайку.
- Силами подготовленного специалиста произведите эвакуацию, вакуумную проверку и зарядку рефрижераторного тракта системы К/В.
- Установите и подсоедините аккумуляторную батарею.
- Запустите двигатель, активируйте К/В и осмотрите штуцерные разъемы рефрижераторного тракта на наличие признаков развития утечек. В случае необходимости произведите соответствующие исправления.
|
|
Гибкие шланги
Снятие
|
|
- Отпустите гайки штуцерных соединений и снимите соответствующий шланг.
|
|
Установка
|
|
- Заведите шланг на свое штатное место.
- Наверните штуцерные гайки и затяните их с требуемым усилием (в зависимости от точки подключения).
- Силами подготовленного специалиста произведите эвакуацию, вакуумную проверку и зарядку рефрижераторного тракта системы К/В.
- Запустите двигатель, активируйте К/В и осмотрите штуцерные разъемы рефрижераторного тракта на наличие признаков развития утечек. В случае необходимости произведите соответствующие исправления.
|
|
|
