Снимаем ресивер двигателя (см. Снятие ресивера впрыскового двигателя).
|
Накидным ключом «на 13» отворачиваем болт крепления переднего опорного кронштейна к впускной трубе.
|
Отвернув ключом «на 13» гайку крепления опорного кронштейна к кронштейну правой опоры силового агрегата,...
|

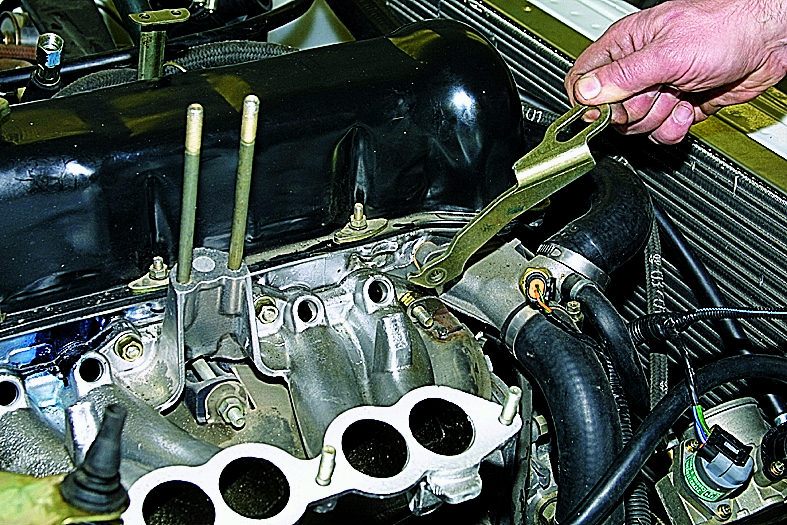

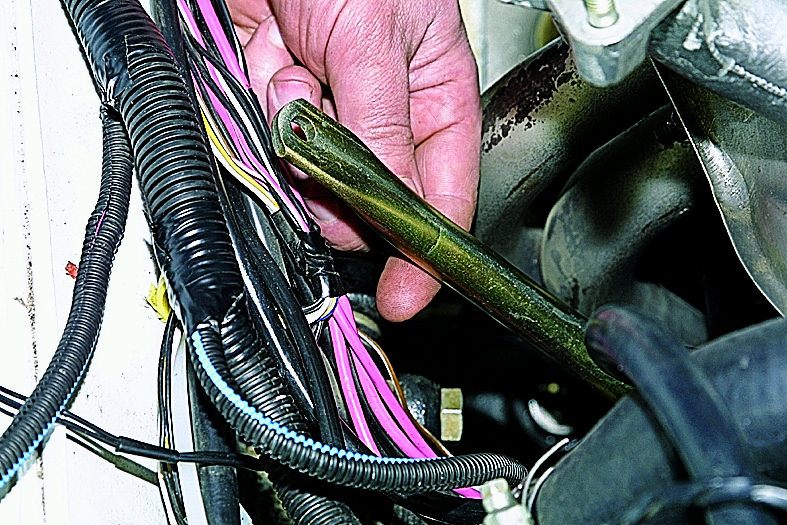

...снимаем передний опорный кронштейн впускной трубы.
|
|
Накидным ключом «на 13» отворачиваем болт крепления к впускной трубе заднего опорного кронштейна.
|
Ослабив верхний болт крепления стартера (см. Снятие стартера),...
|
...отводим задний опорный кронштейн от впускной трубы.
|
Снимаем топливную рампу (см. Снятие топливной рампы).

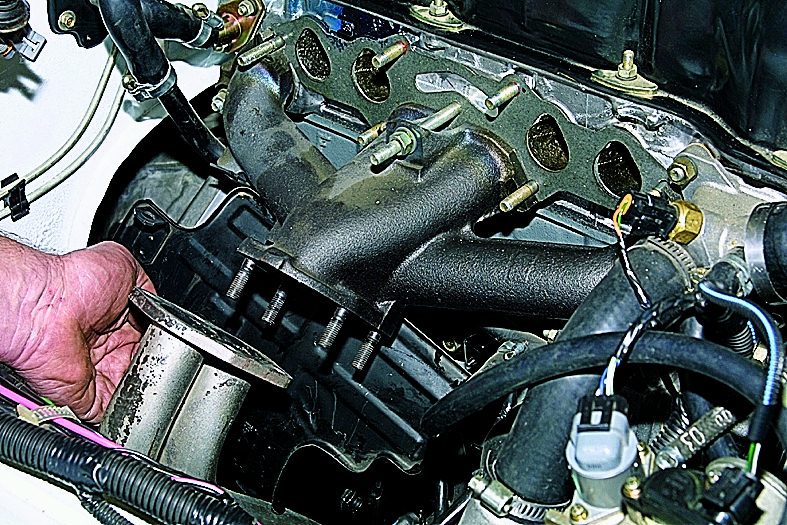

Отсоединяем приемную трубу от выпускного коллектора (см. Снятие приемной трубы).
|
Накидным ключом «на 13» отворачиваем гайку крепления переднего рыма силового агрегата...
|
|
...и снимаем рым.
|
|
Накидным ключом «на 13» отворачиваем две крайние гайки крепления (по одной с каждой стороны) теплозащитного экрана впускной трубы к головке блока цилиндров…
|
|

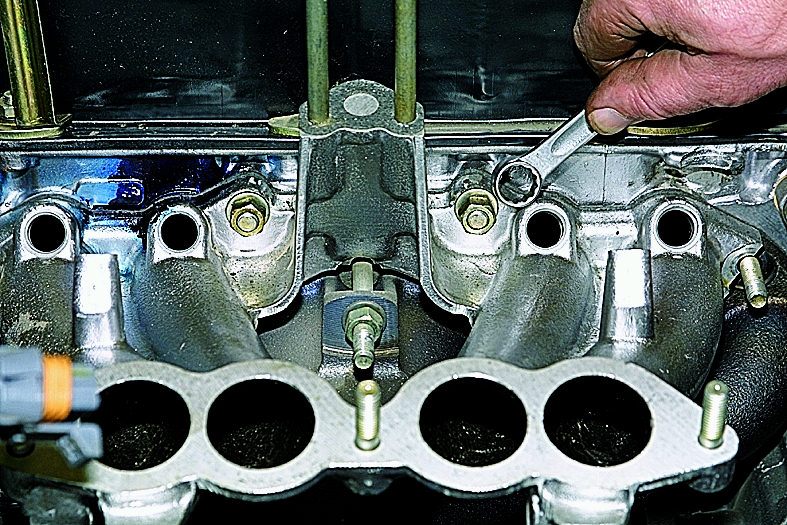

...и одну среднюю гайку крепления.
|
|
Накидным ключом «на 13» отворачиваем гайку нижнего крепления экрана к выпускному коллектору.
|
|

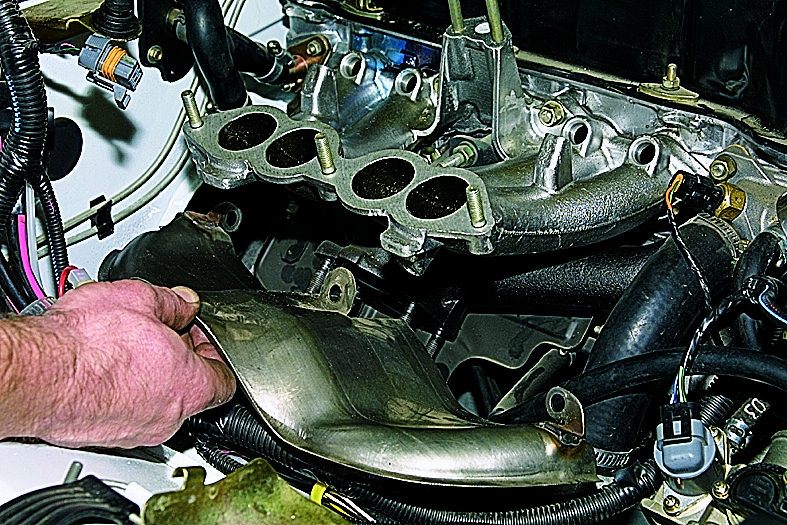

Снимаем теплозащитный экран впускной трубы.
|
|

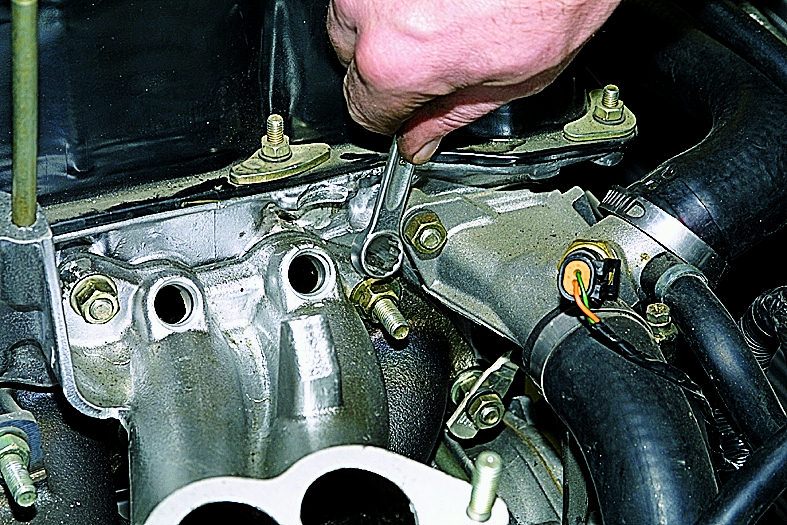

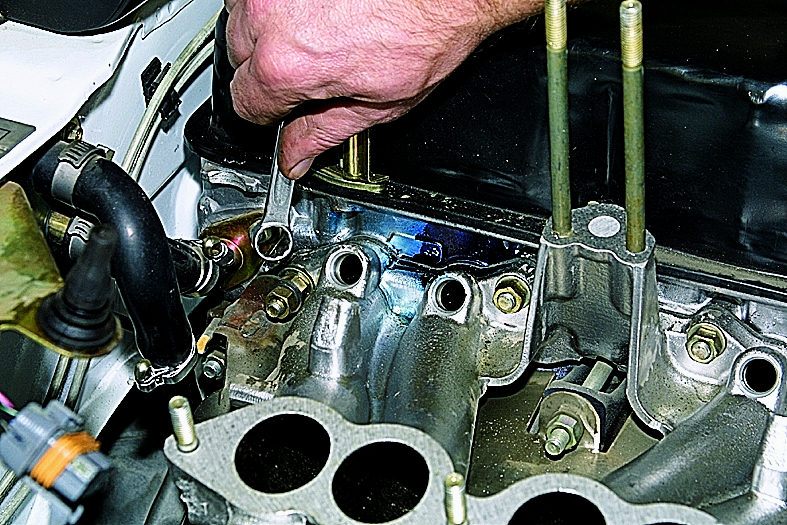

Накидным ключом «на 13» отворачиваем две крайние гайки крепления (по одной с каждой стороны) впускной трубы к головке блока цилиндров...
|
|

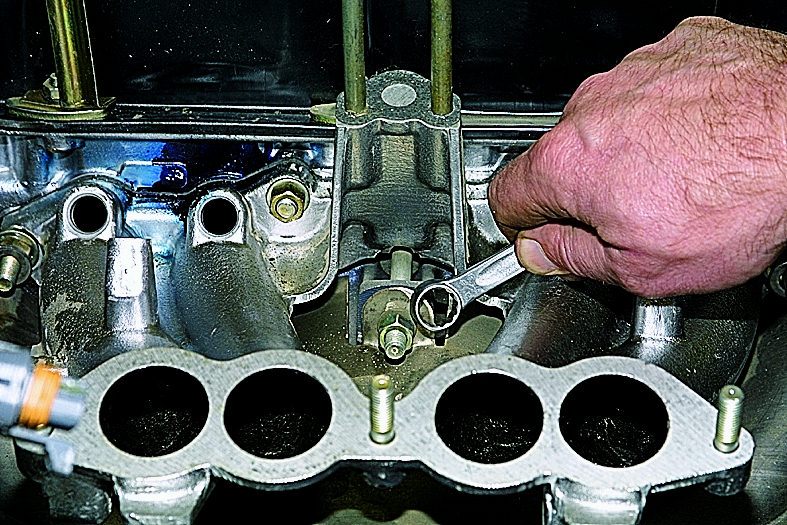

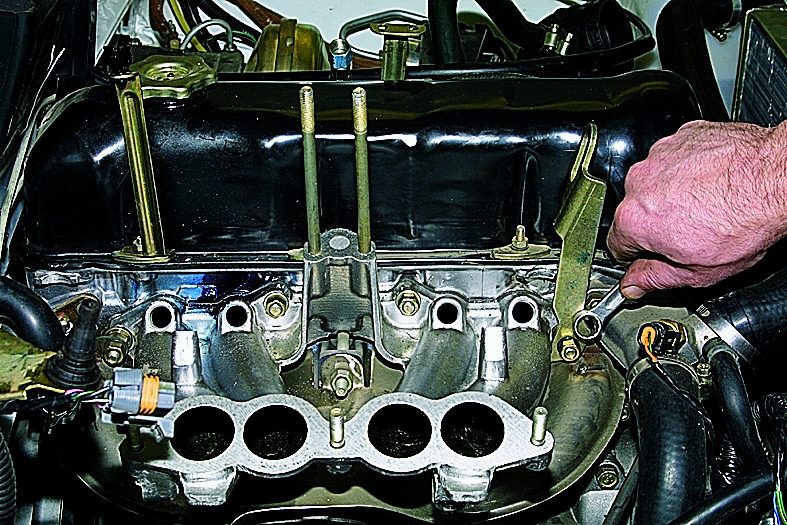

...и две гайки верхнего крепления.
|
|

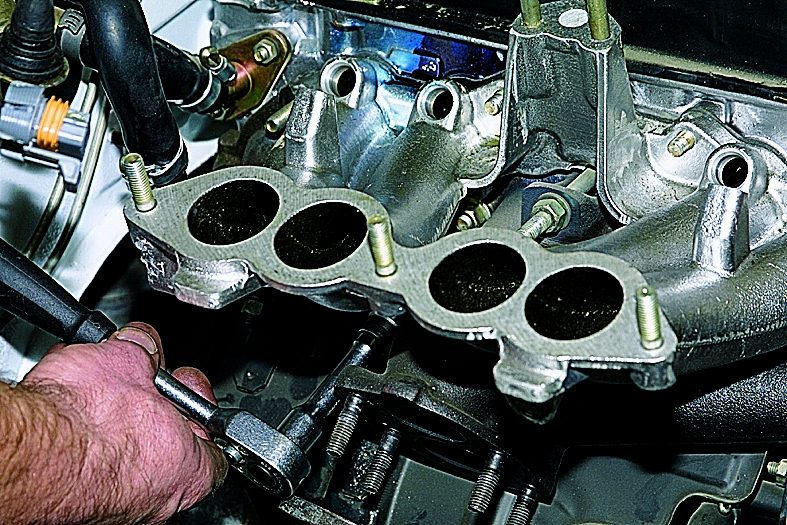

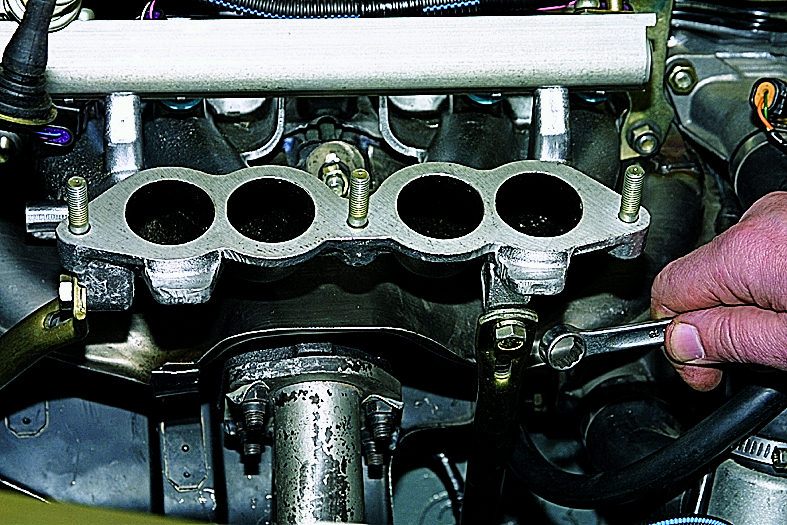

Головкой «на 13» с удлинителем отворачиваем две гайки нижнего крепления впускной трубы.
|

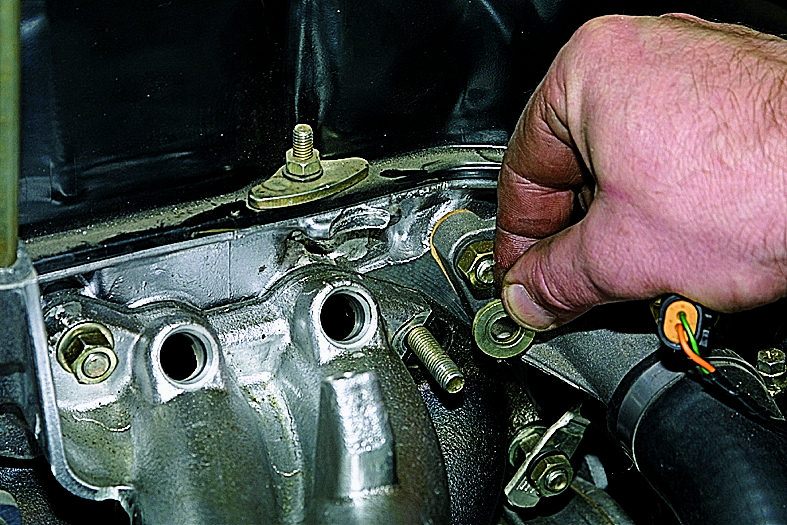

Снимаем шайбы со шпилек крепления.
|

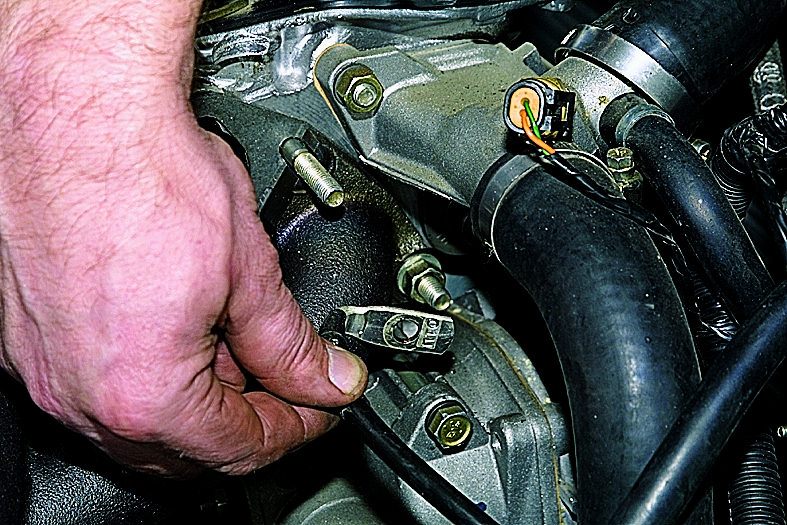

В местах стыковки впускной трубы и выпускного коллектора на шпильках установлены утолщенные шайбы.
|
|

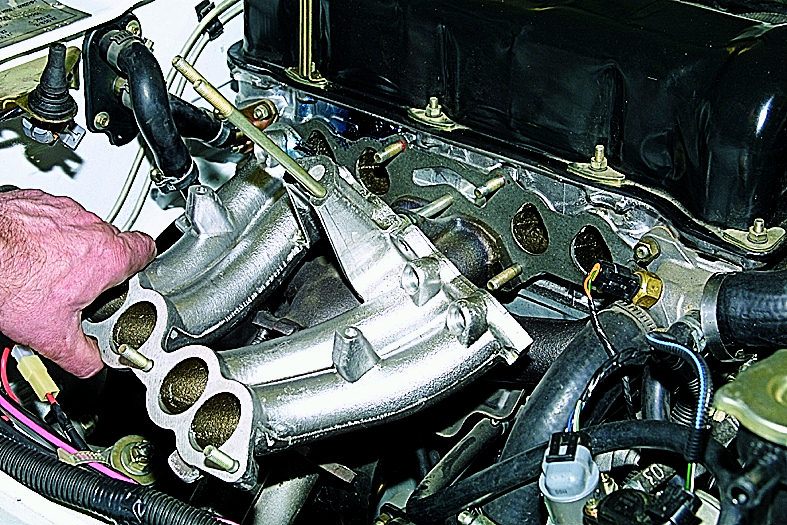

Снимаем впускную трубу со шпилек головки блока цилиндров.
|
|

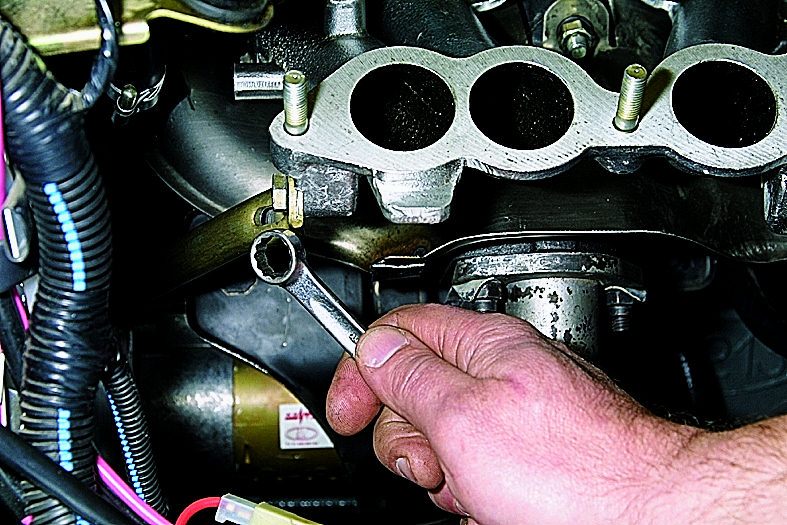

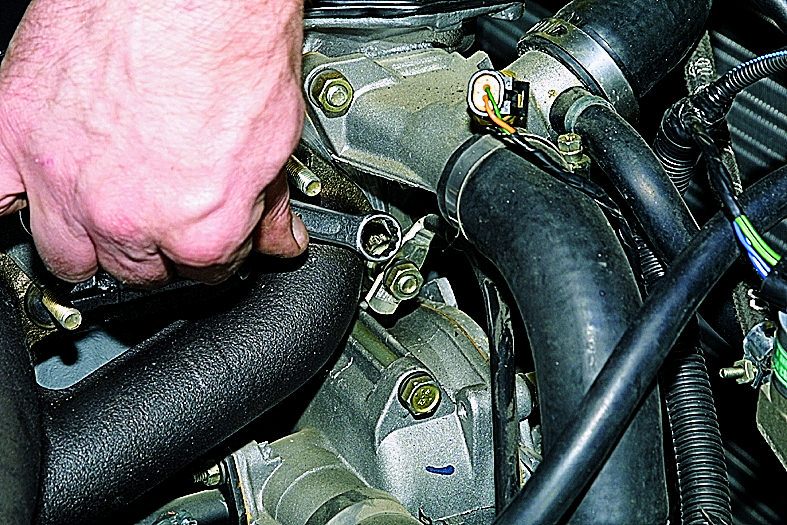

Ключом «на 13» отворачиваем гайку крепления теплозащитного экрана стартера к выпускному коллектору.
|
|

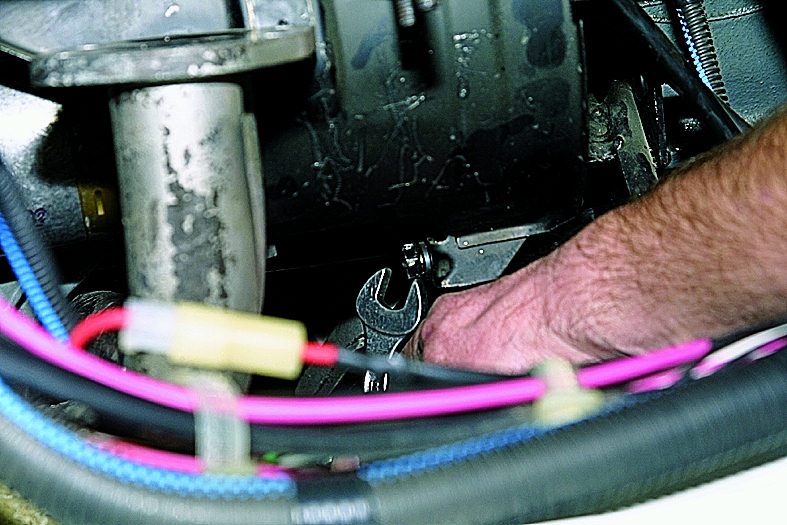

Ключом «на 13» отворачиваем болт крепления экрана к кронштейну правой опоры силового агрегата...
|
|
...и отводим экран от выпускного коллектора.
|
|

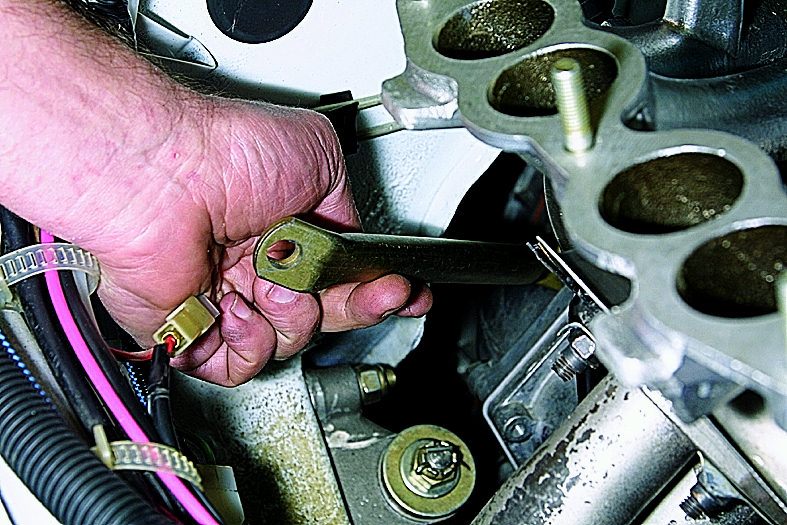

Накидным ключом «на 13» отворачиваем гайку крепления «минусового» провода аккумулятора...
|
|
...и снимаем наконечник провода со шпильки головки блока цилиндров.
|
|

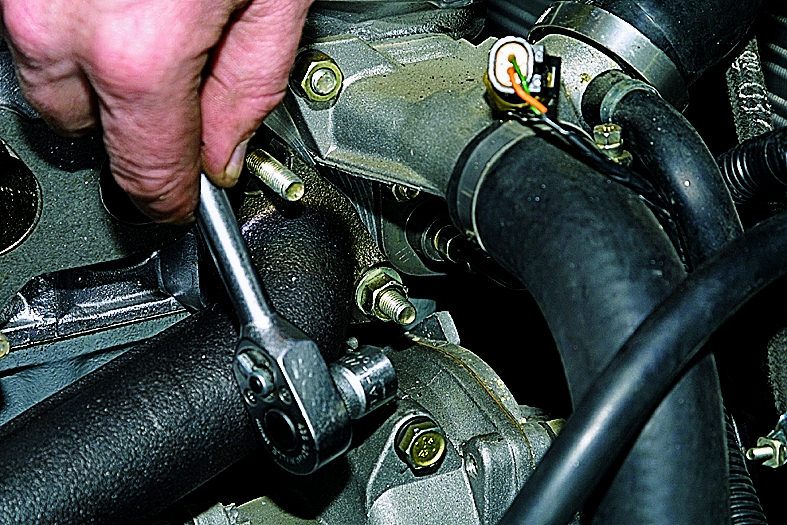

Головкой «на 13» отворачиваем две крайние гайки крепления (по одной с каждой стороны) выпускного коллектора.
|
|

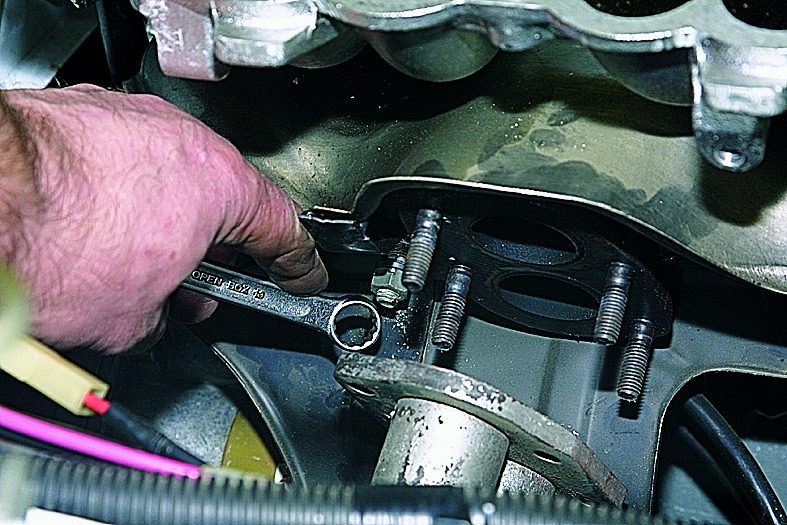

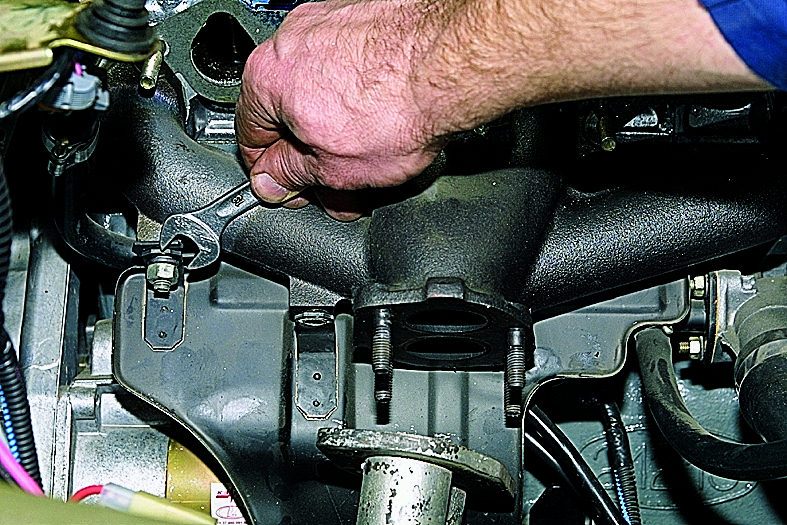

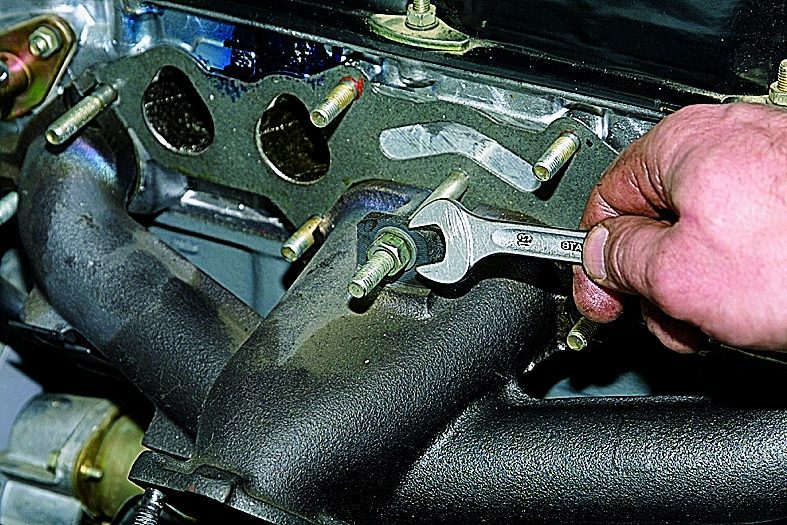

Ключом «на 13» отворачиваем среднюю гайку крепления коллектора.
|
|
Пассатижами отводим кронштейн крепления отводящей трубки радиатора отопителя от выпускного коллектора.
|
|

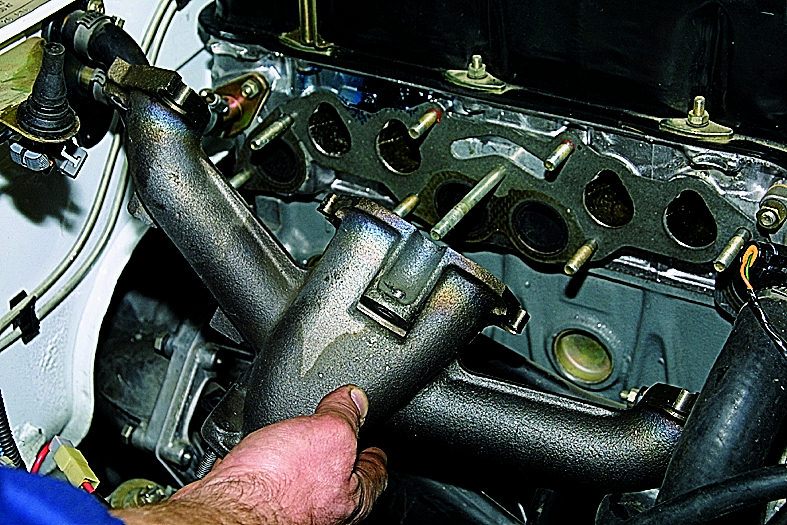

Снимаем выпускной коллектор...
|
|

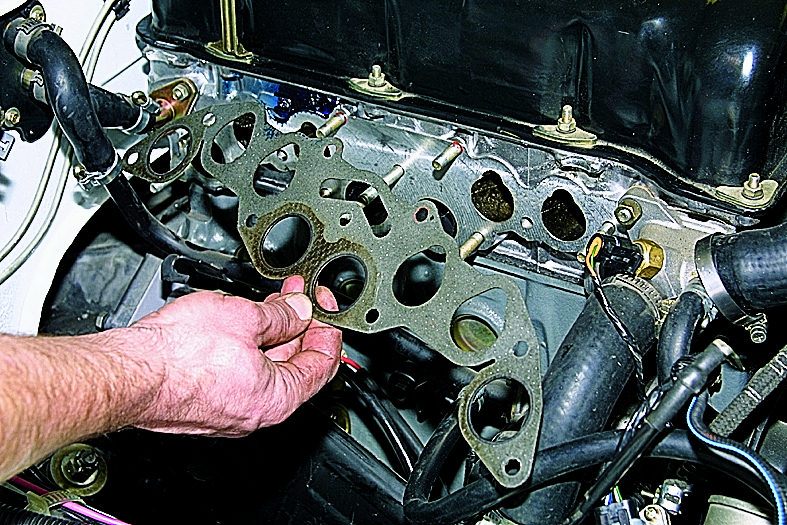

...и уплотнительную прокладку впускной трубы и выпускного коллектора.
|
Перед монтажом очищаем привалочные плоскости головки блока цилиндров, впускной трубы и выпускного коллектора от остатков старой прокладки и нагара.
Установив новую прокладку, сборку проводим в обратной последовательности. Шпильки головки блока цилиндров смазываем графитовой смазкой.
|
