11.5.1.2.6. Разборка и сборка генератора

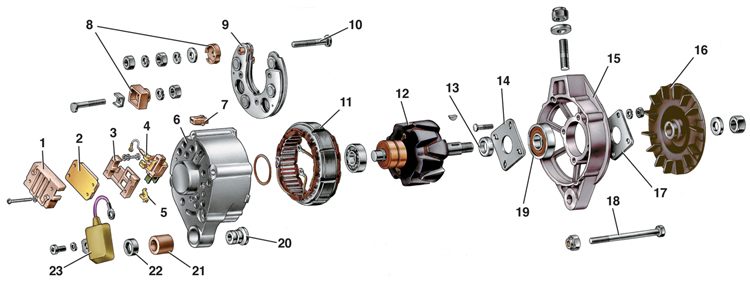

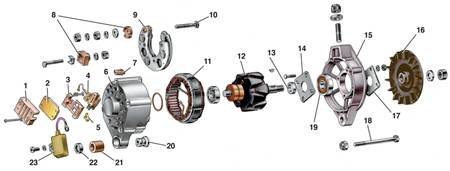

Детали генератора Г- 222

1 – кожух;
2 – регулятор напряжения;
3 – основание;
4 – щеткодержатель со щетками;
5 – вывод “15” генератора (вывод “Б” регулятора напряжения);
6 – крышка генератора со стороны контактных колец;
7 – колодка штекера центрального вывода обмотки статора;
8 – изолирующие втулки;
9 – выпрямительный блок;
10 – контактный болт;
11 – статор;
12 – ротор;
13 – дистанционная втулка;
14 – внутренняя шайба крепления подшипника;
15 – крышка со стороны привода;
16 – шкив;
17 – наружная шайба крепления подшипника;
18 – стяжной болт;
19 – передний шарикоподшипник ротора;
20 – втулка;
21 – буферная втулка;
22 – поджимная втулка;
23 – конденсатор

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвернуть винты и снять кожух 1 в сборе с регулятором 2, основанием 3 и щеткодержателем 4, снять конденсатор 23.
2. Отвернуть гайки стяжных болтов 18 и снять крышку 15 генератора вместе с ротором 12.
3. Зажать ротор в тисках, отвернуть гайку шкива и съемником снять шкив 16 с вала ротора. Вынуть из паза на валу сегментную шпонку и снять крышку 15.
4. Отвернуть гайки винтов, соединяющих наконечники вентилей с выводами обмотки статора, вынуть из колодки 7 штекер нулевого провода и извлечь статор 11 из крышки 6 генератора.
5. Отвернуть гайку контактного болта 10 и снять выпрямительный блок 9.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ
Сборку генератора необходимо производить в обратном порядке с учетом следующего:
  – несоосность отверстий в лапах крышек генератора должна быть не более 0,4 мм, поэтому при сборке необходимо вставлять в эти отверстия специальный калибр;
  – коническая пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Момент затяжки гайки шкива 45 – 72 Н·м (4,5 – 7,2 кгс·м).
