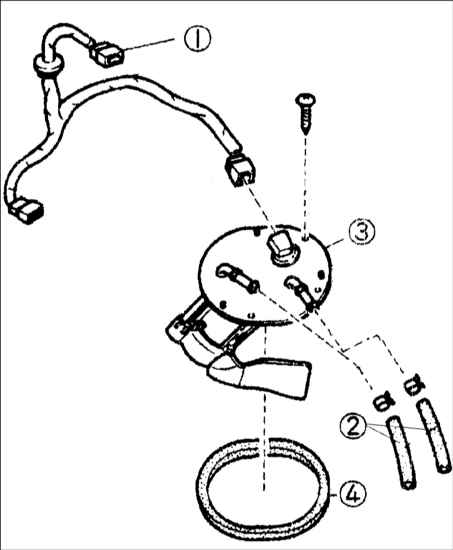

6.8. Топливный насос

1 – электрический разъем;
2 – топливный шланг;
3 – топливный насос и фильтр (контура низкого давления);

4 – резиновое уплотнение.

Снятие и установка

Предупреждение

Перед отсоединением трубопроводов снимите давление в топливной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите подушку заднего сиденья.

3. Отсоедините разъемы от блока подачи топлива.

4. Выверните три винта крепления крышки.

5. Отсоедините два топливных шланга от блока подачи топлива.

6. Достаньте топливный насос из топливного бака.

7. Установка проводится в последовательности, обратной снятию.
