16.18. Приборы

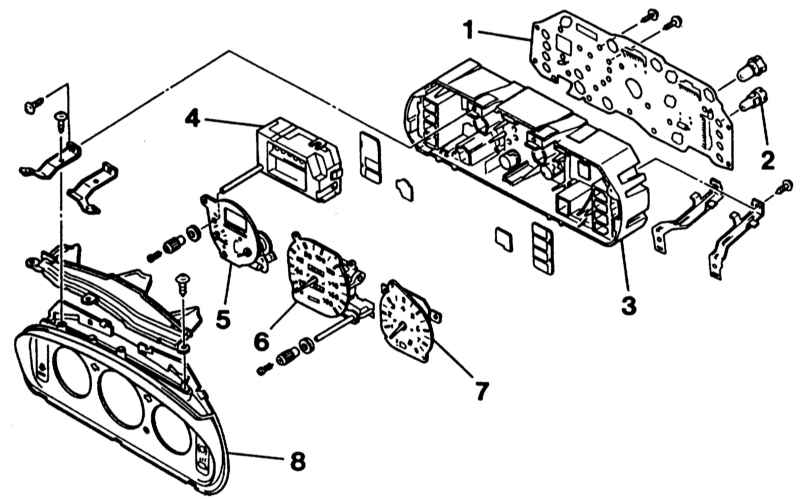

Хэтчбек с 10/89 г. вып.

1 — печатная плата
2 — контрольная лампа с патроном
3 — корпус приборного щитка
4 — часы
5 — указатель температуры охлаждающей жидкости и запаса топлива

6 — спидометр
7 — тахометр
8 — крышка корпуса приборного щитка

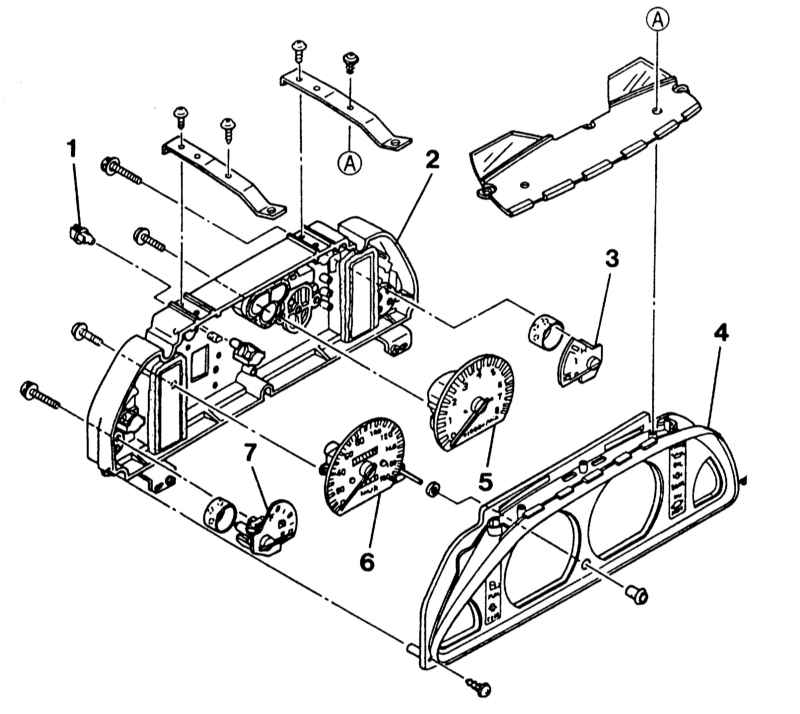

Седан /компакт с 10/89 г. вып.

1 — контрольная лампа с патроном
2 — корпус приборов
3 — указатель температуры охлаждающей жидкости
4 — крышка корпуса приборного щитка

5 — тахометр
6 — спидометр
7 — указатель запаса топлива

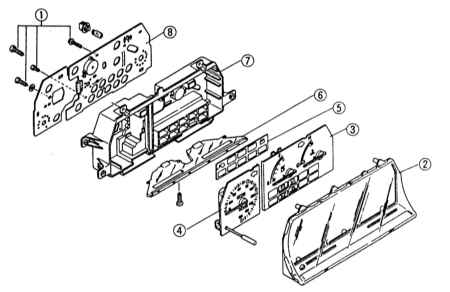

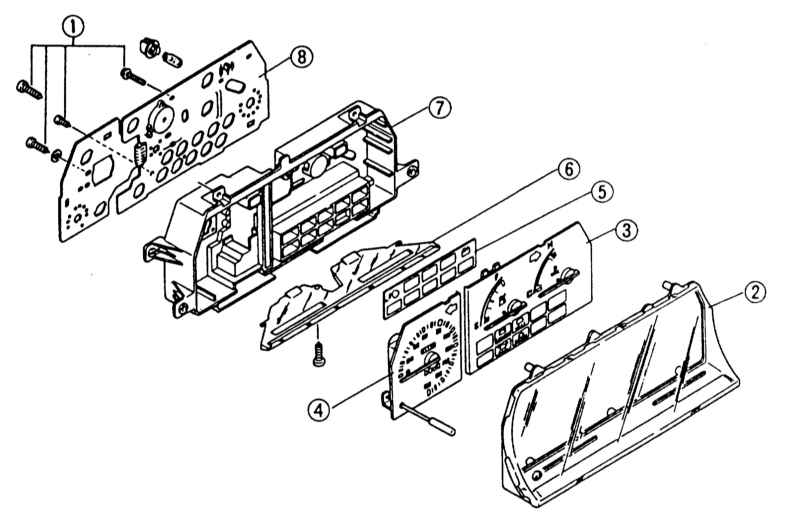

9/85 — 9/89 г. вып.

1 — болты
2 — крышка корпуса приборного щитка
3 — указатель температуры охлаждающей жидкости и запаса топлива
4 — спидометр

5 — накладка сигнальных огней
6 — табло
7 — корпус приборов
8 — печатная плата


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Привинтить вал спидометра к коробке передач. Проложить вал так, чтобы он не был согнут. Вставить резиновую прокладку в направляющую втулку переборки двигательного отсека.
  2. Вставить и привинтить козырек.
  3. Если снят, установить выключатель на рулевую колонку. Следить, чтобы при этом рычаг сигналов поворота находился в среднем положении, иначе может быть поврежден возвращающий кулачок.
  4. Установить облицовку рулевой колонки.
  5. Установить рулевое колесо, см. Главу Подвеска и система рулевого управления, Раздел Снятие и установка рулевого колеса.
  6. Подключить кабель массы батареи.
  7. Если имеются, установить время на часах и задать защитный код радиоприемника.
