16.27. Задний стеклоочиститель

MAZDA 323 с 10/89 г. вып.

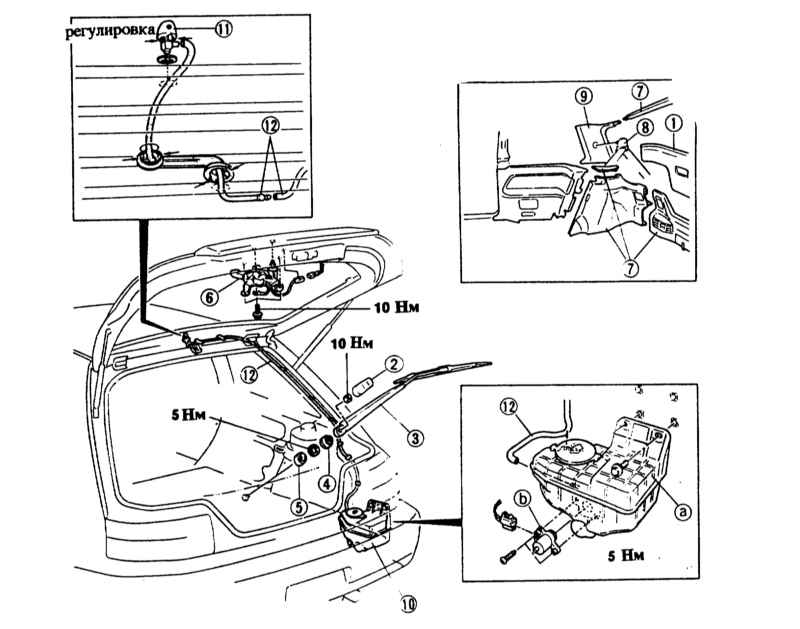

1 — нижняя обивка дверцы задка 2 — колпачок 3 — рычаг стеклоочистителя со щеткой 4 — уплотнительные колпачок 5 — внешняя втулка 6 — мотор стеклоочистителя 7 — обивка багажника	8 — крепление ремня безопасности 9 — обивка задней стойки кузова 10 — система стеклоомывателя а — бачок с водой b — нагнетательный насос 11 — сопло стеклоомывателя 12 — водяной шланг
