8.3.9. Снятие передних амортизаторов

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ
1. В моторном отсеке снимите грязезащитный чехол (только для правого амортизатора) и прочие элементы для доступа к верхнему креплению амортизатора.

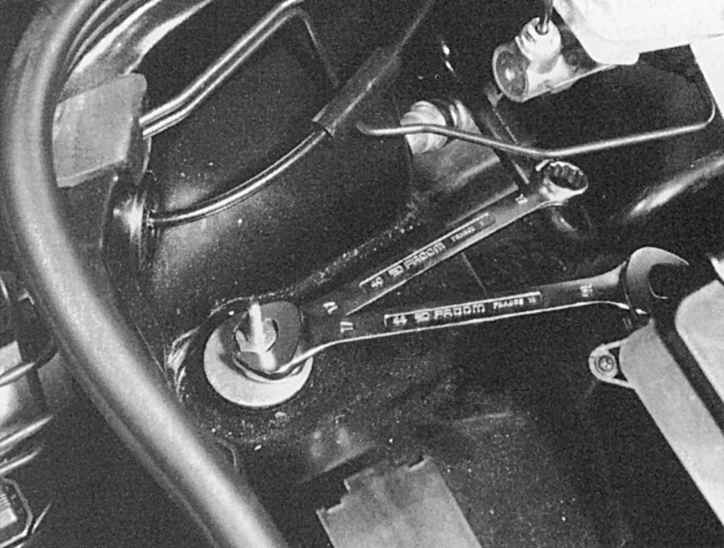

Отверните верхнее крепление амортизатора
Рис. 7.9. Отверните верхнее крепление амортизатора


2. Ослабьте верхнее крепление амортизатора. После ослабления контргайки с помощью двух рожковых ключей можно отвернуть верхнее крепление амортизатора (рис. 7.9). На СТОА для этого используют специальную головку SW 17 с приваренной сверху рукояткой, в которой установлен другой ключ для удержания штока амортизатора. При необходимости можно самостоятельно изготовить такой ключ.
3. Снимите верхнюю чашку и резиновую опору.
4. Поднимите переднюю часть автомобиля и снимите соответствующее колесо.
5. Ослабьте болт крепления на нижнем поперечном рычаге.
6. Снимите амортизатор.
7. При установке амортизатора, которая производится в обратной последовательности, используйте новые самостопорящиеся гайки.

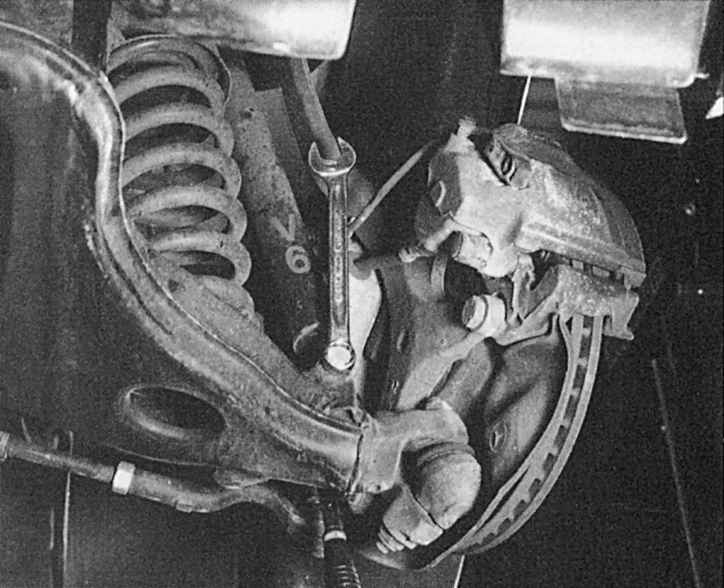

Нижнее крепление на нижнем поперечном рычаге затягивайте моментом 55 Н·м. Используйте только рекомендованные амортизаторы с соответствующей маркировкой
Рис. 7.10. Нижнее крепление на нижнем поперечном рычаге затягивайте моментом 55 Н·м. Используйте только рекомендованные амортизаторы с соответствующей маркировкой


8. Нижнее крепление на нижнем поперечном рычаге затяните моментом 55 Н·м (рис. 7.10).
9. Вверху первую гайку заворачивайте до тех пор, пока она не дойдет до дистанционной втулки, после чего затяните ее моментом 15 Н·м.
10. Законтрите первую гайку верхней гайкой и затяните ее моментом 30 Н·м, при этом удерживая нижнюю ключом SW 17.
