2.3.2.4. Замена бесконтактного датчика-распределителя зажигания

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

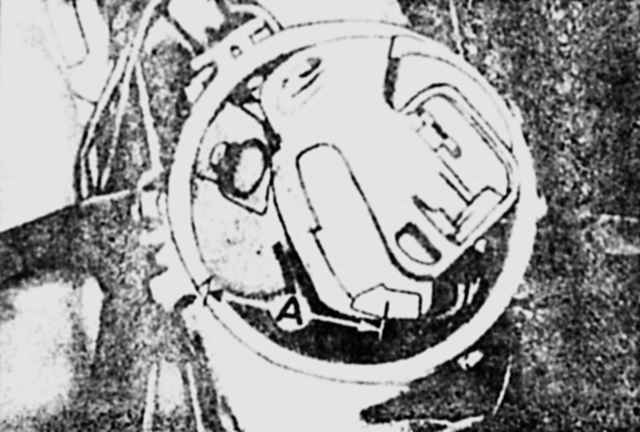

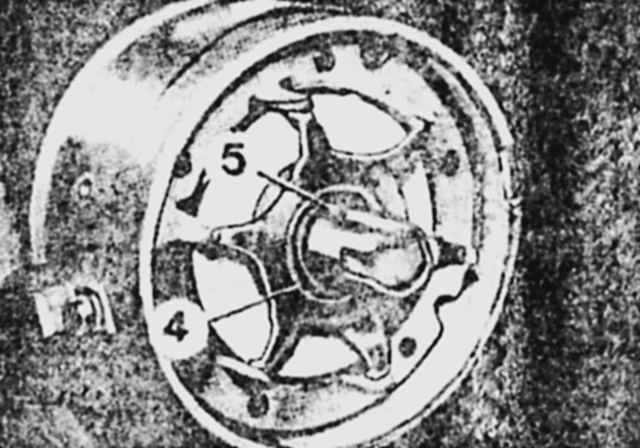

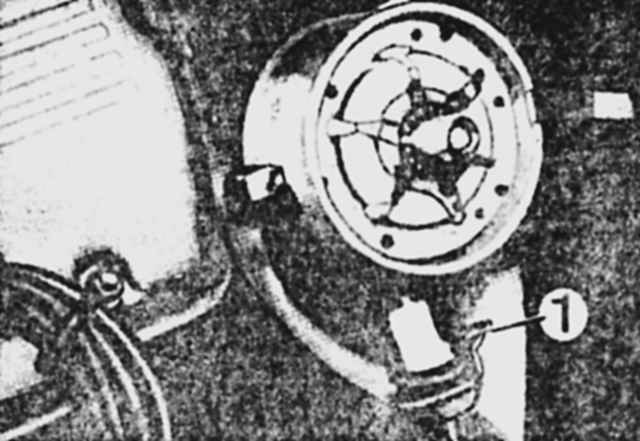

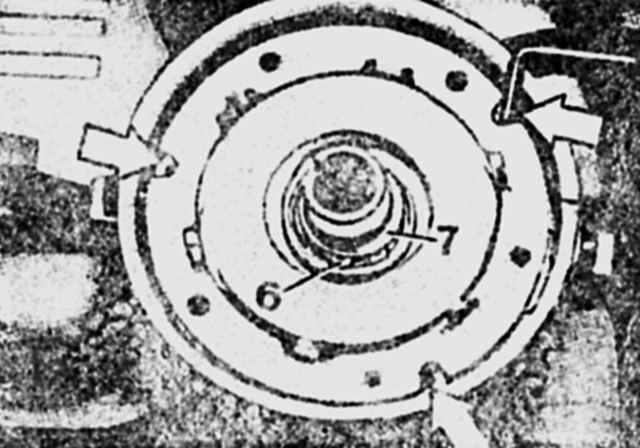

Снимите ротор и пылезащитный экран. Снимите вакуумный регулятор опережения зажигания. Снимите скобку крепления 1 и осторожно по прямой линии выньте несущий диск. Внутренний вид датчика-распределителя Поверните ротор так, чтобы его зубцы совпадали с зубцами статора и измерьте зазор «А», который должен быть равен 0,35—0,70 мм. Снимите стопорное кольцо 2. Снимите распорное кольцо 3. Осторожно выньте ротор 4 двумя отвертками, вставленными с противоположных сторон, предварительно вынув шпонку 5. Снимите упорную шайбу Выверните три винта крепления кронштейна бесконтактного датчика (показаны стрелками). Снимите стопорное кольцо 6. Отожмите скобки крепления и выньте кронштейн с бесконтактным датчиком. Снимите бесконтактный датчик с кронштейна.

Установка

Установка нового бесконтактного датчика ведется в порядке, обратном снятию, с учетом следующего:

При установке датчика-распределителя выдержать размер «А» 3,5 см между меткой на корпусе и ротором.

ПОРЯДОК ВЫПОЛНЕНИЯ

Направьте зубья экрана датчика в сторону выреза на несущем диске. При установке ротора совместите вырез его втулки с канавкой валика. При установке вакуумного регулятора поверните статор влево.
