2.5.1. Измеритель расхода воздуха

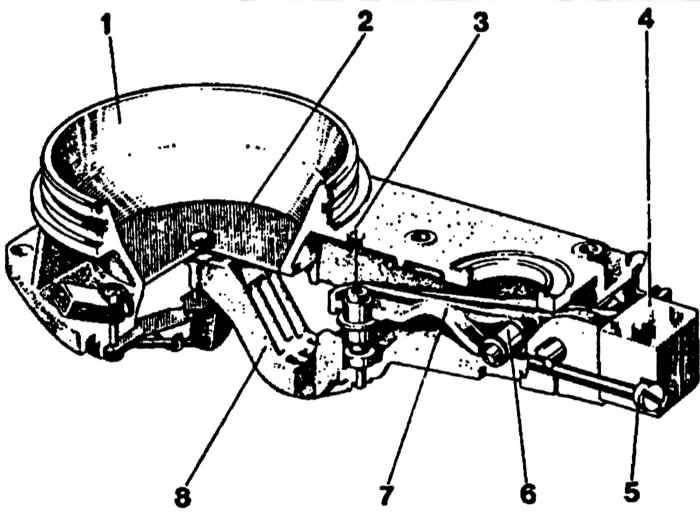

Измеритель расхода воздуха системы впрыска топлива "К-Jetronic"

1 — трубка Вентури 2 — напорный диск 3 — регулировочный винт качества (состава) смеси 4 — противовес	5 — стопорный винт 6 — поводок распределительного плунжера 7 — регулировочный рычаг 8 — подвижный рычаг напорного диска

Измеритель расхода воздуха представляет собой трубку Вентури 1, внутри которой перемещается напорный диск 2, закрепленный на подвижном рычаге 8. Смещение напорного диска передается через рычаг на распределительный плунжер дозатора-распределителя топлива. Равновесие параллельных перемещений напорного диска измерителя расхода воздуха и распределительного плунжера обеспечивается противовесом 4.

С помощью винта 3 регулируется относительное положение напорного диска расходомера воздуха и плунжера дозировки топлива, изменяя тем самым соотношение воздуха и топлива в рабочей смеси во всех точках кривой ускорения. Положение винта 3 регулируется на заводе-изготовителе. При необходимости винтом 3 можно отрегулировать содержание окиси углерода (СО) в отработавших газах (при его завертывании смесь обедняется).
