5.5.2. Регулировка тяги управляющего давления

Запустите и прогрейте двигатель, после чего зажмите шланг вакуумного регулятора и остановите двигатель.

Карбюраторные двигатели

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините тягу управляющего давления в зоне двигателя. Переместите чашку шарового наконечника к тяге, после чего вновь подвиньте ее вперед, пока не ощутите легкого сопротивления. В этом положении чашка должна быть в зоне шарового наконечника и свободно надеваться на него. При необходимости измените длину тяги, соединяющейся с тягой привода педали акселератора.

Двигатели с впрыском топлива

Регулировка тяги управляющего давления производится аналогично, за исключением того, что на данных автомобилях чашка шарового наконечника подвижна.

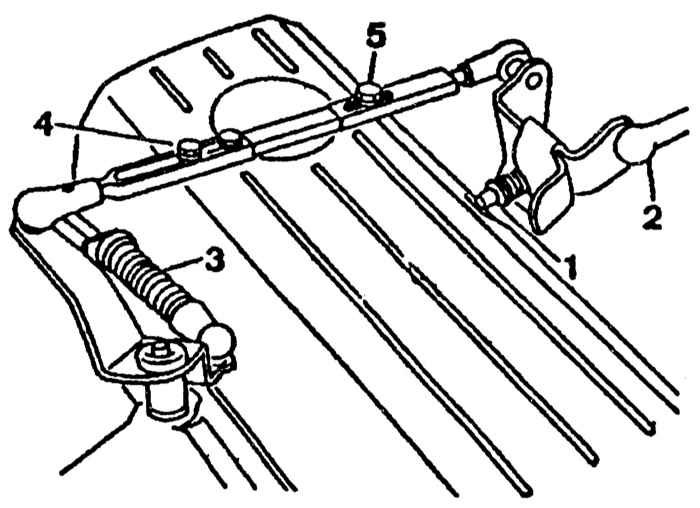

Регулировка тяги управляющего давления

1 — тяга привода педали акселератора 2 — тяга 3 — тяга управления коробки передач	4 — соединительная тяга 5 — регулировочный винт
