13.7.3. Снятие и установка антенных усилителей

Усилитель антенны радиоприемника/TV-тюнера

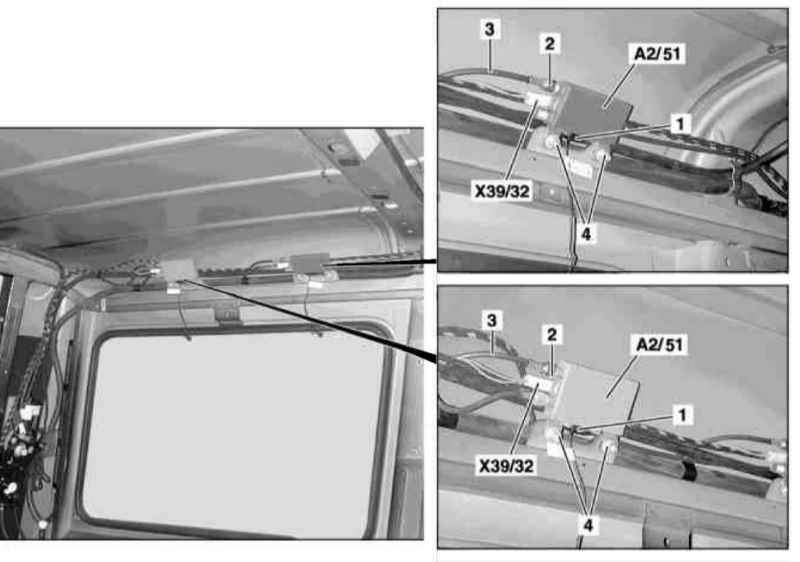

Детали установки усилителя антенны радиоприемника/TV-тюнера

1 — Разъем кабеля наклеиваемой на стекло антенны 2 — Гайка с накаткой 3 — Антенный кабель	4 — Крепежные гайки А2/51 — Антенный усилитель Х39/32 — Разъем жгута подачи питания

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Отсоедините отрицательный провод от батареи. Снимите потолочную обивку (см. Главу Кузов). Рассоедините разъем (Х39/32) жгута подачи питания. Отпустите гайку с накаткой и рассоедините разъем антенного кабеля (3). Отдайте крепежные гайки (4) и снимите усилитель (А39/32) антенны радиоприемника/TV-тюнера Установка производится в обратном порядке, - на моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и выполните процедуры базового программирования.

Усилитель антенны ИК-ресивера единого замка

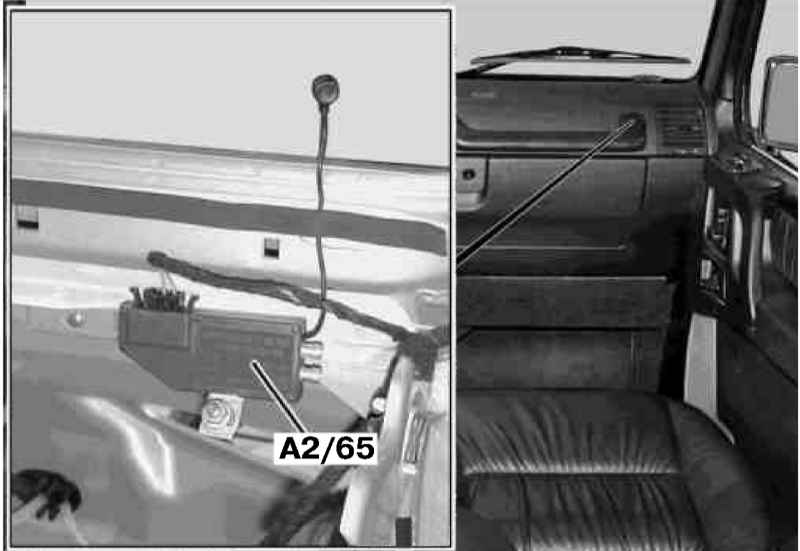

Детали установки усилителя (А2/65) антенны ИК-ресивера единого замка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панель приборов (см. Главу Кузов). Снимите идущую от антенного модуля (А2/65) сигнальную электропроводку. Аккуратно высвободите соединительный провод антенны из фиксатора на ветровом стекле. Отсоедините электропроводку от антенного усилителя (А2/65). Отпустите крепеж, отделите усилитель (А2/65) от кузовной панели и снимите его с автомобиля. Установка производится в обратном порядке, - не забудьте заменить уплотнительные полосы из пористой резины.
