13.7.6. Снятие и установка громкоговорителей

Центральный громкоговоритель панели приборов

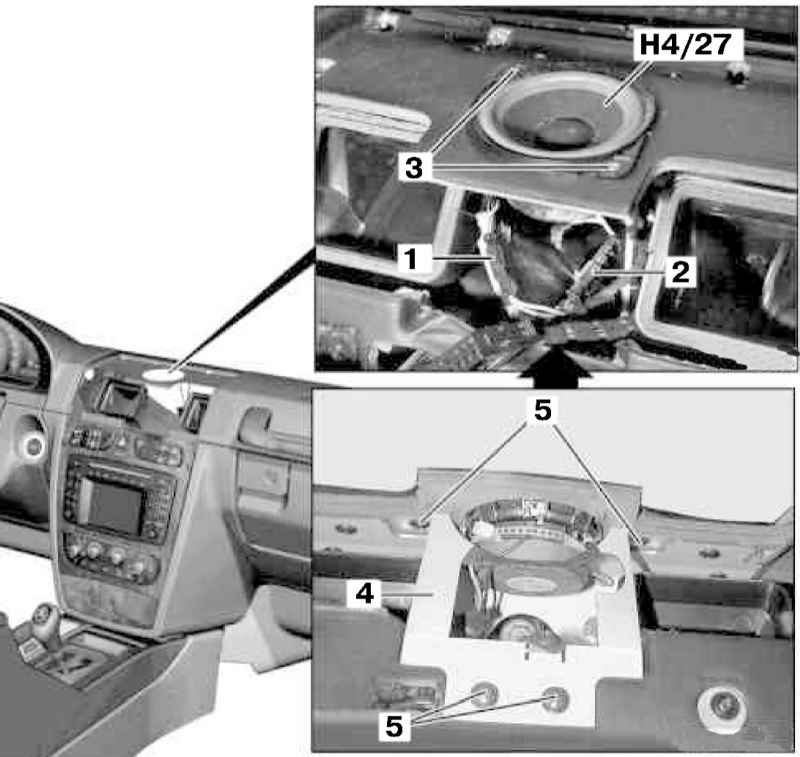

Детали установки центрального громкоговорителя на панели приборов

1, 2 — Разъемы электропроводки
3, 5 — Болты

4 — Панель
Н4/27 — Центральный громкоговоритель

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи
  1. Снимите с панели приборов центральные дефлекторы (см. Главу Кузов).
  2. Выверните крепежные винты (5) и снимите панель (4).
  3. Рассоедините разъемы (1 и 2).
  4. Выверните крепежные болты (3) и снимите центральный громкоговоритель (Н4/27).
  5. Установка производится в обратном порядке.
  6. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).

Высокочастотные динамики

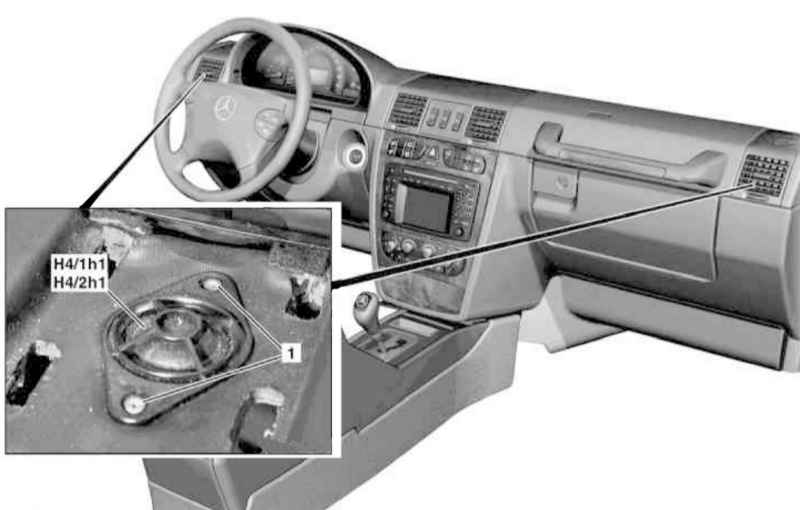

Детали установки ВЧ динамиков

1 — Болты
Н4/1h1 — Левый ВЧ динамик

Н4/2h1 — Правый ВЧ динамик

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите с панели приборов боковые дефлекторы (см. Главу Кузов).
  2. Выверните крепежные винты (1) и снимите с панели приборов ВЧ динамики (Н4/1h1 и Н4/2h1).
  3. Отсоедините от динамиков электропроводку.
  4. Установка производится в обратном порядке.

Дверные громкоговорители

Передние двери

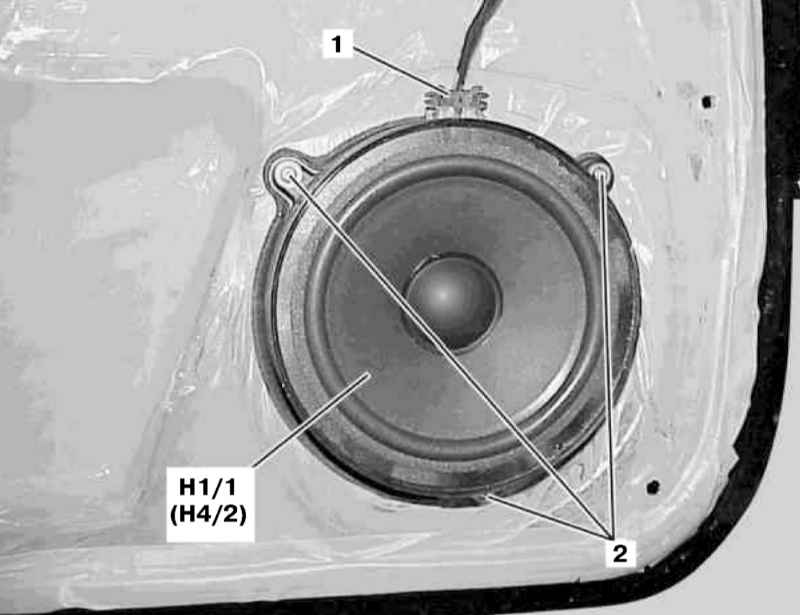

Детали установки громкоговорителя передней двери

1 — Разъем
2 — Болты
Н4/1 — Громкоговоритель левой двери

Н4/2 — Громкоговоритель правой двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите панель внутренней обивки двери (см. Главу Кузов).
  2. Отсоедините от громкоговорителя электропроводку, - разъем (1).
  3. Выверните крепежные винты (2) и снимите дверной громкоговоритель (Н4/1 или Н4/2).
  4. Установка производится в обратном порядке, - проследите за правильностью размещения громкоговорителя на двери.

Задние двери

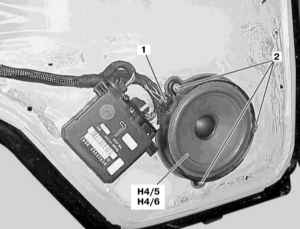

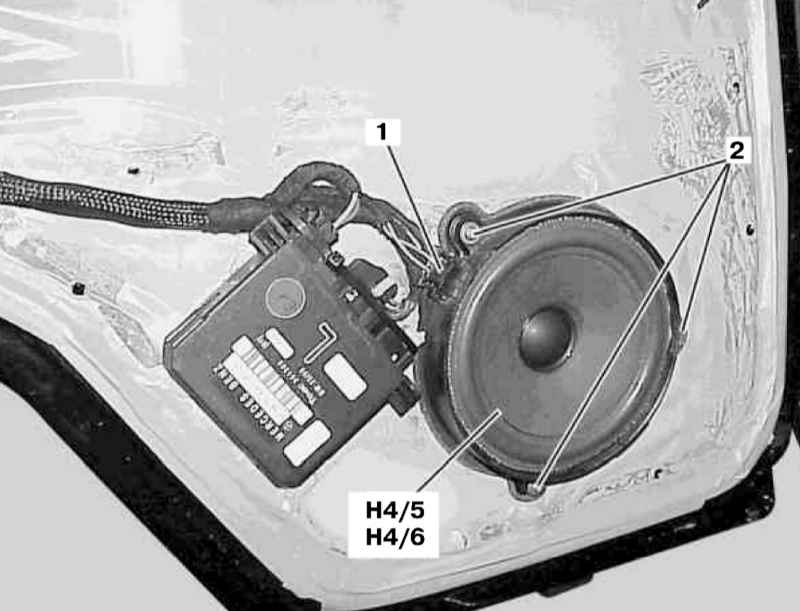

Детали установки громкоговорителя задней двери

1 — Разъем
2 — Болты
Н4/5 — Громкоговоритель левой двери

Н4/6 — Громкоговоритель правой двери

Порядок выполнения процедуры аналогичен описанному выше для громкоговорителей передних дверей.

НЧ громкоговоритель (вуфер аудиосистемы Harman/Kardon) (код комплектации Е66)

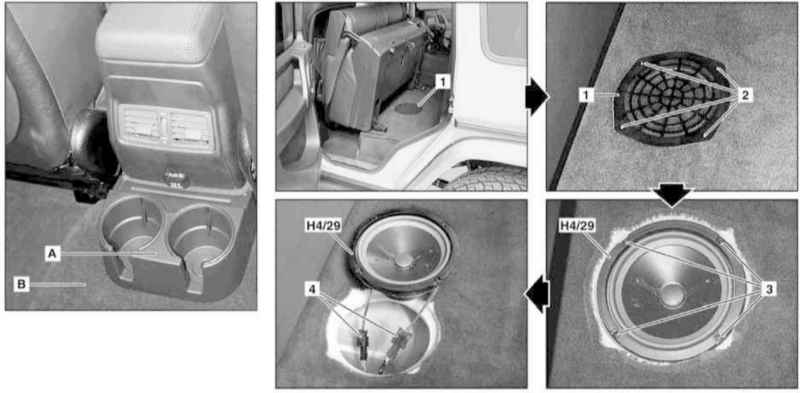

Детали установки НЧ громкоговорителя (вуфера) аудиосистемы Harman/Kardon

1 — Защитная решетка
2, 3 — Болты
4 — Разъем электропроводки

А — Чашкодержатель
Н4/29 — НЧ громкоговоритель (вуфер)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (код FG2) снимите задний чашкодержатель.
  2. Выверните крепежные винты (2) и снимите защитную решетку (1).
  3. Выверните винты (3) и снимите НЧ громкоговоритель (Н4/29).
  4. Рассоедините разъемы (4) электропроводки.
  5. Установка производится в обратном порядке.
