12.20. Снятие и установка крыла

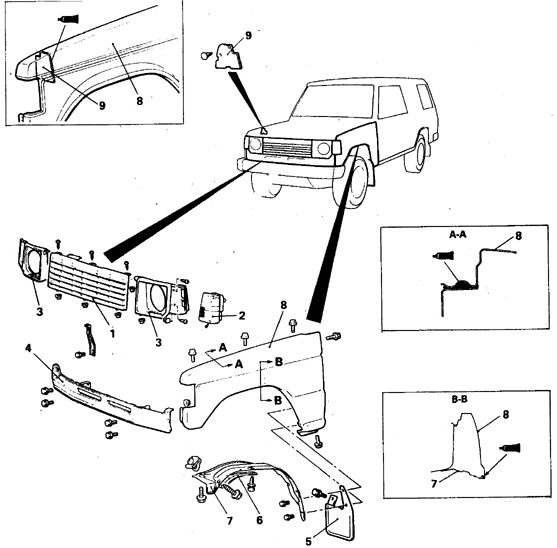

ОБЩИЕ СВЕДЕНИЯ

1. Решетка

2. Передняя комбинация ламп

3. Облицовка фары

4. Нижняя панель передка

5. Грязеотражатель

6. Уплотняемая кромка защитной панели

7. Защитная панель ниши

8. Крыло

9. Уплотнительная подушка уголка крыла

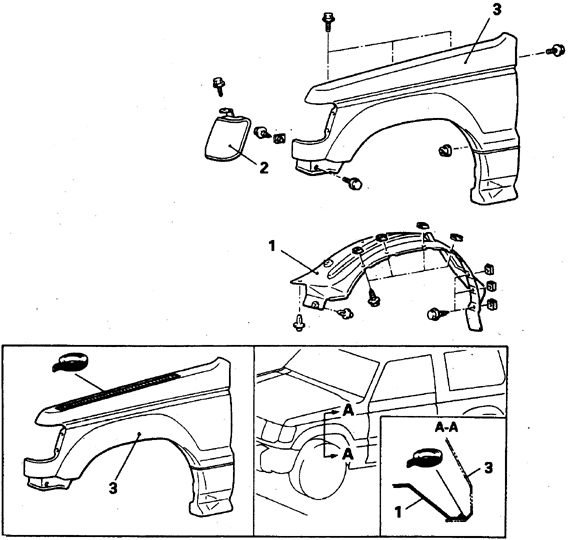

1. Грязеотражатель

2. Передний указатель поворота

3. Защитная панель

1. Отверните 6 винтов и снимите переднюю решетку.

2. Снимите переднюю комбинацию ламп (см. подраздел 13.17.4) и облицовку фар.

3. Отверните 4 винта и снимите нижнюю поперечную панель передка.

4. Снимите грязеотражатели и защитную панель колесной ниши.

5. Отверните болты и снимите крыло, проследив за сохранностью уплотнительной подушки для защиты переднего уголка крыла.

6. Установка выполняется в обратном порядке.

7. Уплотнительную подушку установите на клею 3M Adhesive ЕС-870. Кромку защитной панели приклейте составом 3M ATD 8625.

1. Удалите раструб облицовки проема колесной ниши (если предусмотрен), для чего выполните следующее.

2. Наклейте маскирующую ленту по всей длине боковой облицовки.

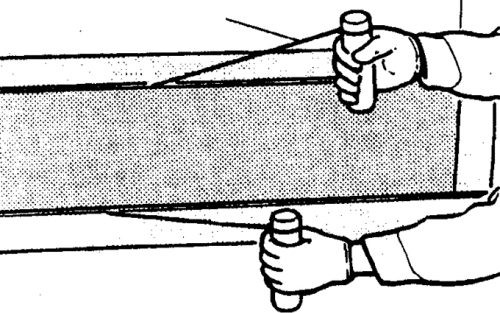

3. Срежьте облицовку по клеевому слою с помощью лески толщиной 0,8 мм.

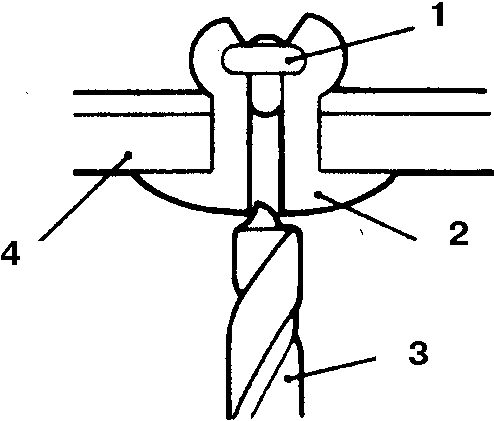

4. Высверлите заклепки облицовки сверлом диаметром 4–5,5 мм. Стержни заклепок выбейте (1 – вставка закладной заклепки, 2 – заклека, 3 – сверло, 4 – панель облицовки).

5. Удалите защелки, подав облицовку на себя.

Предупреждение Если облицовка будет снова устанавливаться, то с помощью лески срежьте клеевой слой на кузове, чтобы не ломать край панели облицовки. Если клей не поддается разрезанию, то нагрейте его до 40° С.

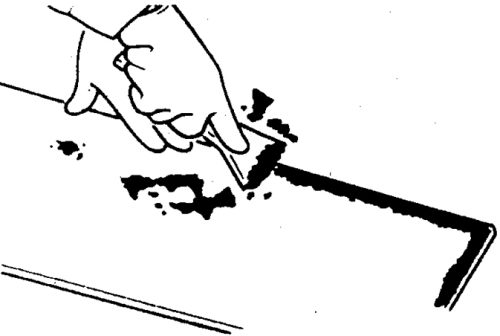

6. Шпателем удалите клейкую ленту.

7. Удалите маскирующую ленту.

8. Протрите поверхность обезжиривающим составом 3M ATD 8906.

9. Снимите переднюю комбинацию ламп (см. подраздел 13.17.4).

10. Отверните винты и снимите защитную панель колесной ниши.

11. Отверните болты и снимите крыло.

12. Установка выполняется в обратном порядке.

13. Установите облицовку проема колесной ниши в следующем порядке.

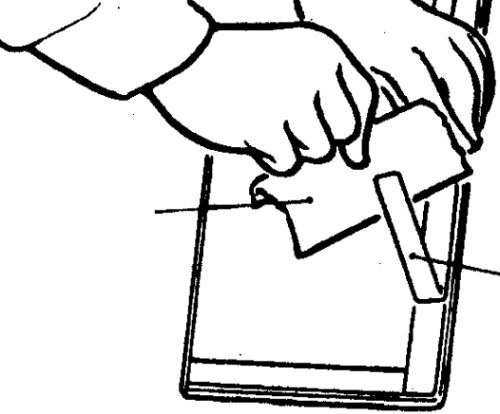

14. Удалите скребком с боковой облицовки крыла клеящую ленту.

15. Протрите поверхность облицовки крыла обезжиривающим составом 3M ATD 8906.

16. Приложите к раструбу облицовки новую 2-сторонюю клеящую ленту 3M ATD 6382.

17. Нагрейте поверхность ленты до 40–60° С и удалите защитный бумажный слой.

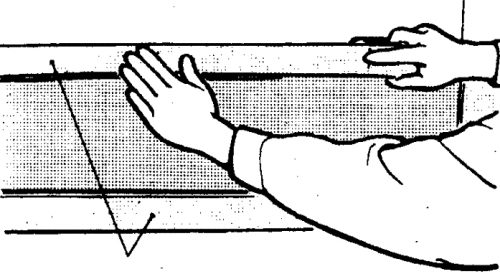

18. Установите облицовку на крыло так, чтобы защелки зашли в отверстия, плотно прижмите облицовку.

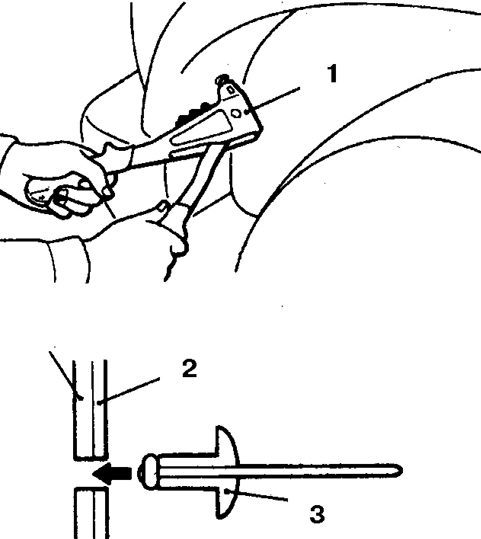

19. Заклепайте облицовку в местах удаленных заклепок (1 – приспособление, 2 – панель кузова и облицовка, 3 – закладная заклепка).
