12.22. Люк

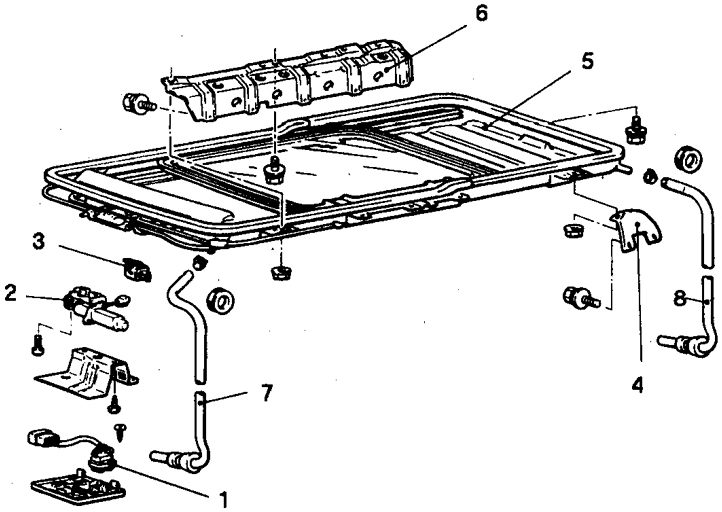

ОБЩИЕ СВЕДЕНИЯ

1. Выключатель

2. Электропривод

3. Блок управления

4. Задний кронштейн

5. Люк

6. Передний кронштейн

7, 8. Дренажные шланги

1. Отсоедините батарею от массы.

2. Снимите панель выключателя и отсоедините проводку.

3. Снимите обивку потолка (см. подраздел 12.27).

4. Закройте люк и снимите электродвигатель люка (если люк закрыть невозможно, то обозначьте положение крышки и направляющей).

5. Обозначьте положение редуктора привода на кронштейне.

6. Снимите блок управления.

7. Снимите задний кронштейн, достаньте люк в сборе и снимите передний кронштейн.

8. Дренажные шланги снимайте только при необходимости.

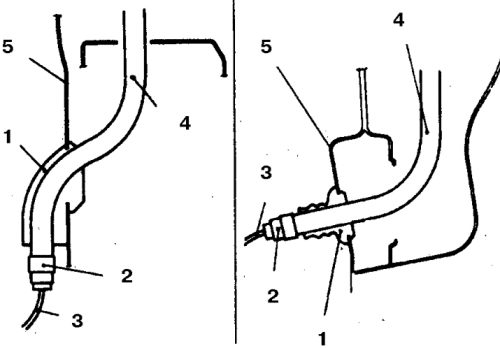

9. Для снятия шланга прикрепите к нему шнур, обмотав лентой и протяните шланг в салон (1 – уплотнитель, 2 – лента, 3 – шнур, 4, 5 – шланг).

10. . Установка выполняется в обратном порядке.

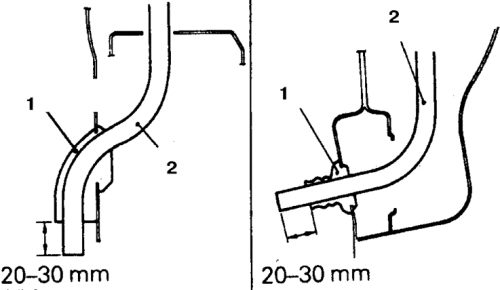

11. Шланг протяните, прикрепив к нему шнур клейкой лентой (слева – передний дренажный шланг, справа – задний; 1 – уплотнитель, 2 – шланг).

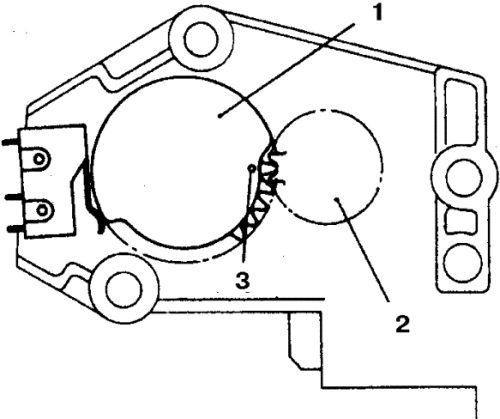

12. При замене электродвигателя приоткройте  люк на 20 см и установите отверстие шестерни  редуктора так, чтобы оно находилось между  зубьями шестерни электродвигателя (1 –  шестерня редуктора, 2 – ведущая шестерня, 3 –  отверстие).

13. При установке снятого привода совместите нанесенные метки.
